Машина отопитель трубопроводы — HITACHI EX700

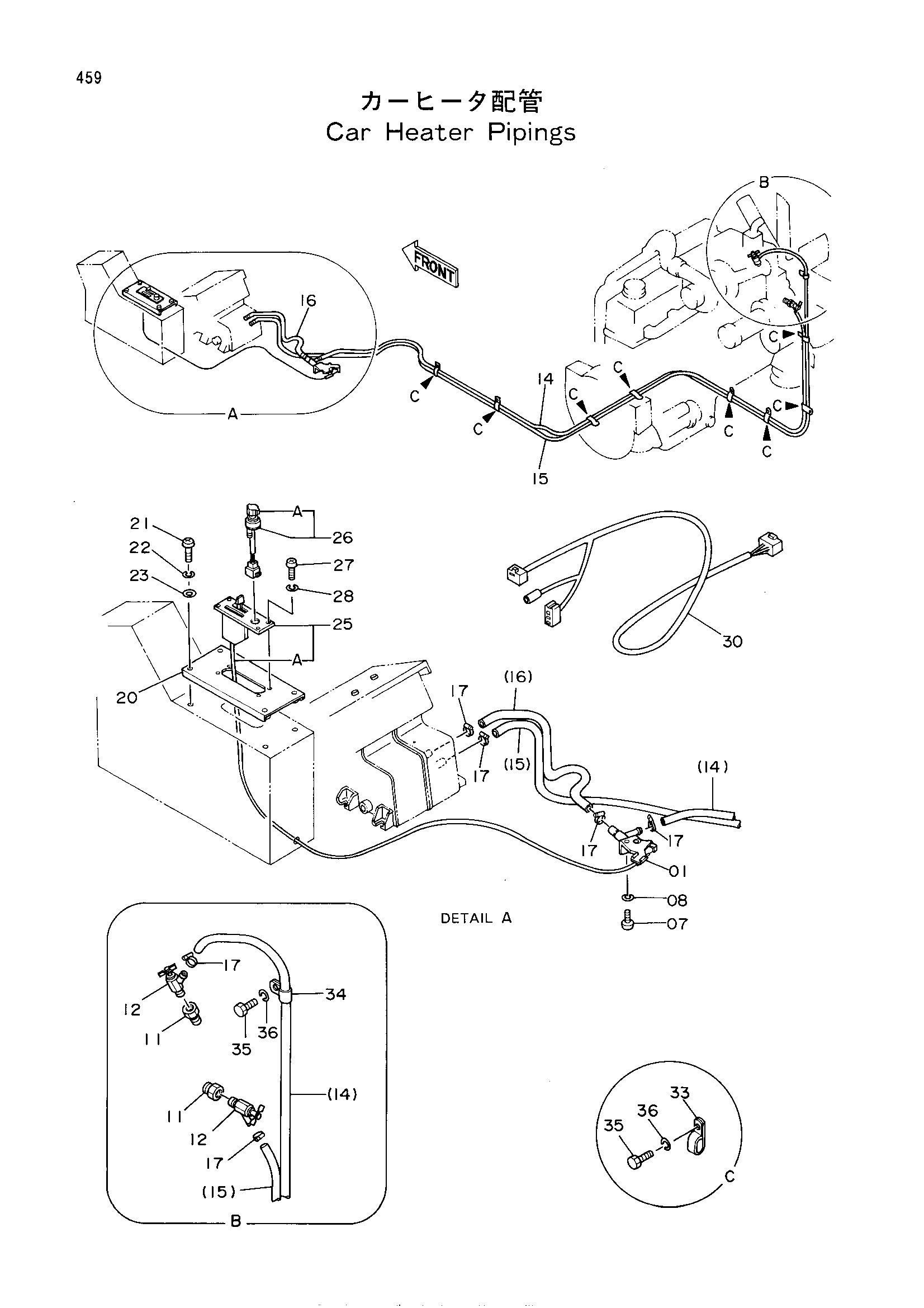

Заводская схема «Машина отопитель трубопроводы» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195823 | Кран | 1 |
| 07 | M430416 | Винт | 2 |
| 08 | A590904 | Пружинная шайба | 2 |
| 11 | 4227923 | Переходник | 2 |
| 12 | 4508050 | Кран | 2 |
| 14 | 4267473 | Резиновый шланг | 1 |
| 15 | 4267474 | Резиновый шланг | 1 |
| 16 | 4267475 | Резиновый шланг | 1 |
| 17 | 4507228 | Хомут шланга | 6 |
| 20 | 8049722 | Крышка | 1 |
| 21 | J850630 | Винт | 4 |
| 22 | J251006 | Пружинная шайба | 4 |
| 23 | J250006 | Плоская шайба | 4 |
| 25 | 4189169 | Контроллер | 1 |
| 25A | 4248908 | Трос | 1 |
| 26 | 4184397 | Выключатель | 1 |
| 26A | 4268750 | Ручка | 1 |
| 27 | J850410 | Винт | 4 |
| 28 | J251004 | Пружинная шайба | 4 |
| 30 | 4267721 | Провод | 1 |
| 33 | 4190266 | Зажим | 8 |
| 34 | 4190277 | Зажим | 1 |
| 35 | J901016 | Болт | 9 |
| 36 | A590910 | Пружинная шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
