Основной трубопроводы (4) — HITACHI EX700

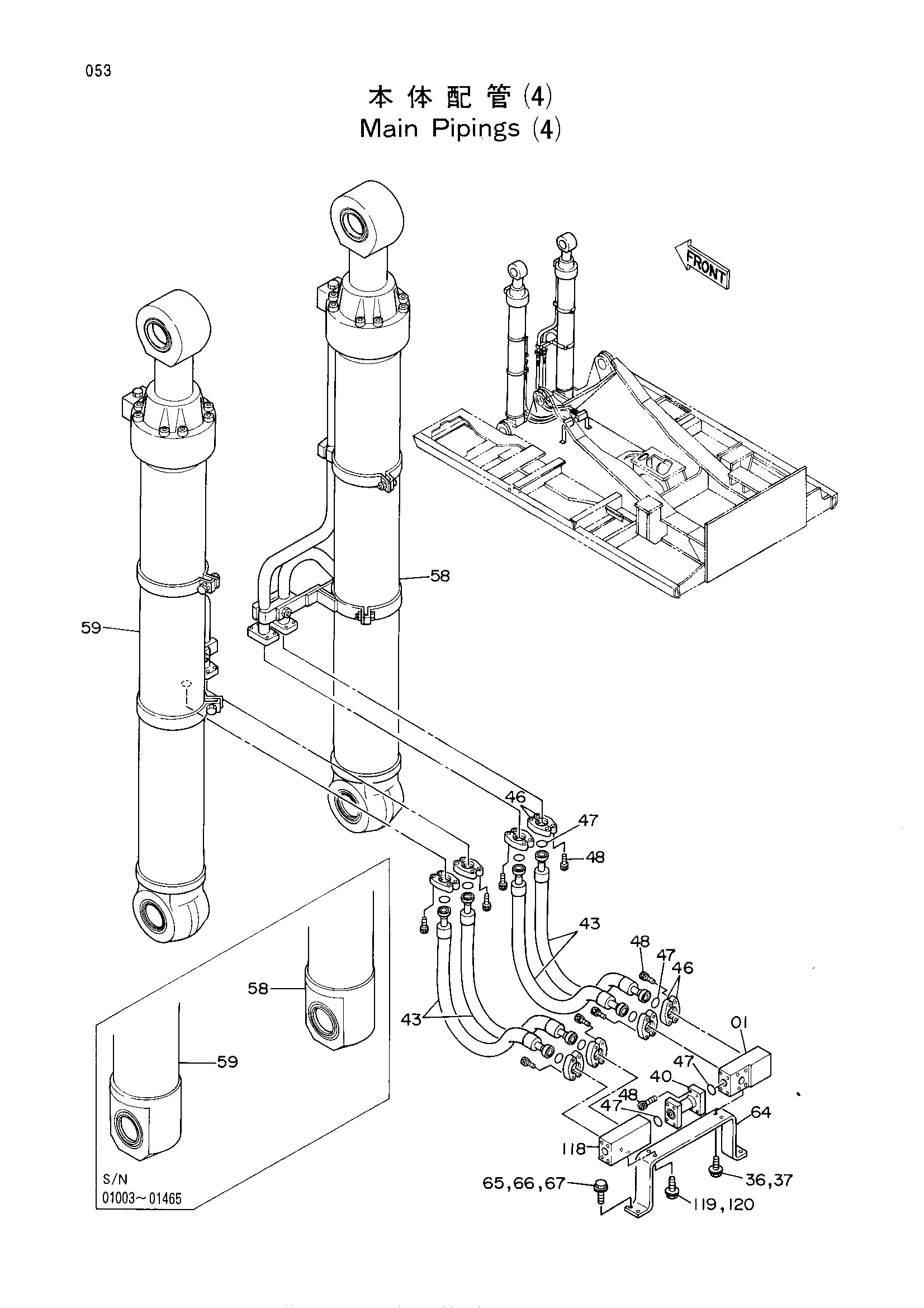

Заводская схема «Основной трубопроводы (4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2028323 | Блок | 1 |
| 36 | J011230 | Болт с шайбой | 2 |
| 36 | J901230 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 40 | 8046016 | Трубка | 1 |
| 43 | 4221241 | Шланг | 4 |
| 46 | 4089703 | Разъёмный фланец | 16 |
| 47 | 4508805 | Уплотнительное кольцо | 10 |
| 48 | M341445 | Болт с внутренним шестигранником | 40 |
| 58 | 4218516 замена: 4328128 | Гидроцилиндр стрелы (правый) | 1 |
| 58 | 4303117 замена: 4338870 | Гидроцилиндр стрелы (правый)(удлинённый стрела) | 1 |
| 58 | 4328128 | Гидроцилиндр стрелы (правый) | 1 |
| 58 | 4338870 | Гидроцилиндр стрелы (правый)(удлинённый стрела) | 1 |
| 59 | 4218517 замена: 4328129 | Гидроцилиндр стрелы (левый) | 1 |
| 59 | 4303118 замена: 4338871 | Гидроцилиндр стрелы (левый)(удлинённый стрела) | 1 |
| 59 | 4328129 | Гидроцилиндр стрелы (левый) | 1 |
| 59 | 4338871 | Гидроцилиндр стрелы (левый)(удлинённый стрела) | 1 |
| 64 | 4249601 | Кронштейн | 1 |
| 65 | J021230 | Болт с шайбой | 4 |
| 65 | J901230 | Болт | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 67 | A590112 | Плоская шайба | 4 |
| 118 | 2028324 | Блок | 1 |
| 119 | J011230 | Болт с шайбой | 2 |
| 119 | J901230 | Болт | 2 |
| 120 | A590912 | Пружинная шайба | 2 |
