Шланг защита от разрыва клапан трубопроводы (рукоять) 3 <EX700, EX700H> — HITACHI EX700

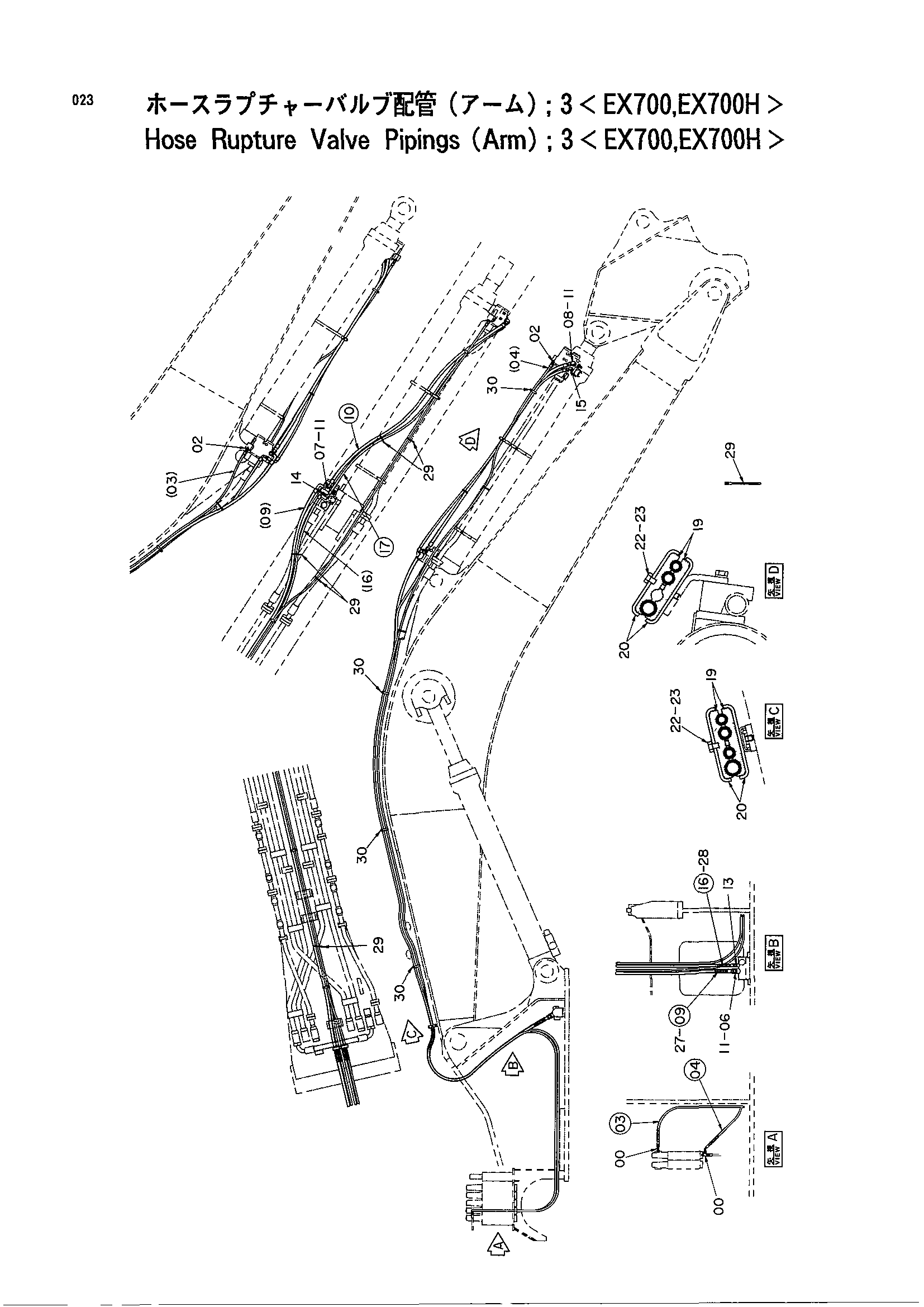

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) 3 <EX700, EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205363 | Тройник | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4342635 замена: 4335747 | Шланг | 1 |
| 04 | 4342636 замена: 4335749 | Шланг | 1 |
| 06 | 4189537 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4218070 | Тройник | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4157562 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4342643 замена: 4323705 | Шланг | 1 |
| 10 | 4342642 замена: 4323703 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4210361 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4251988 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4219345 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4342639 замена: 4323701 | Шланг | 1 |
| 17 | 4342638 замена: 4323700 | Шланг | 1 |
| 19 | 4335756 | Хомут шланга | 4 |
| 20 | 4335755 | Хомут | 4 |
| 22 | J901280 | Болт | 2 |
| 23 | A590412 | Шайба тонгуед | 2 |
| 27 | 4335767 | Трубка | 1 |
| 28 | 4335766 | Трубка | 1 |
| 29 | 4121859 | Ленточный зажим | 10 |
| 30 | 4174535 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
