Головка защита — HITACHI EX700

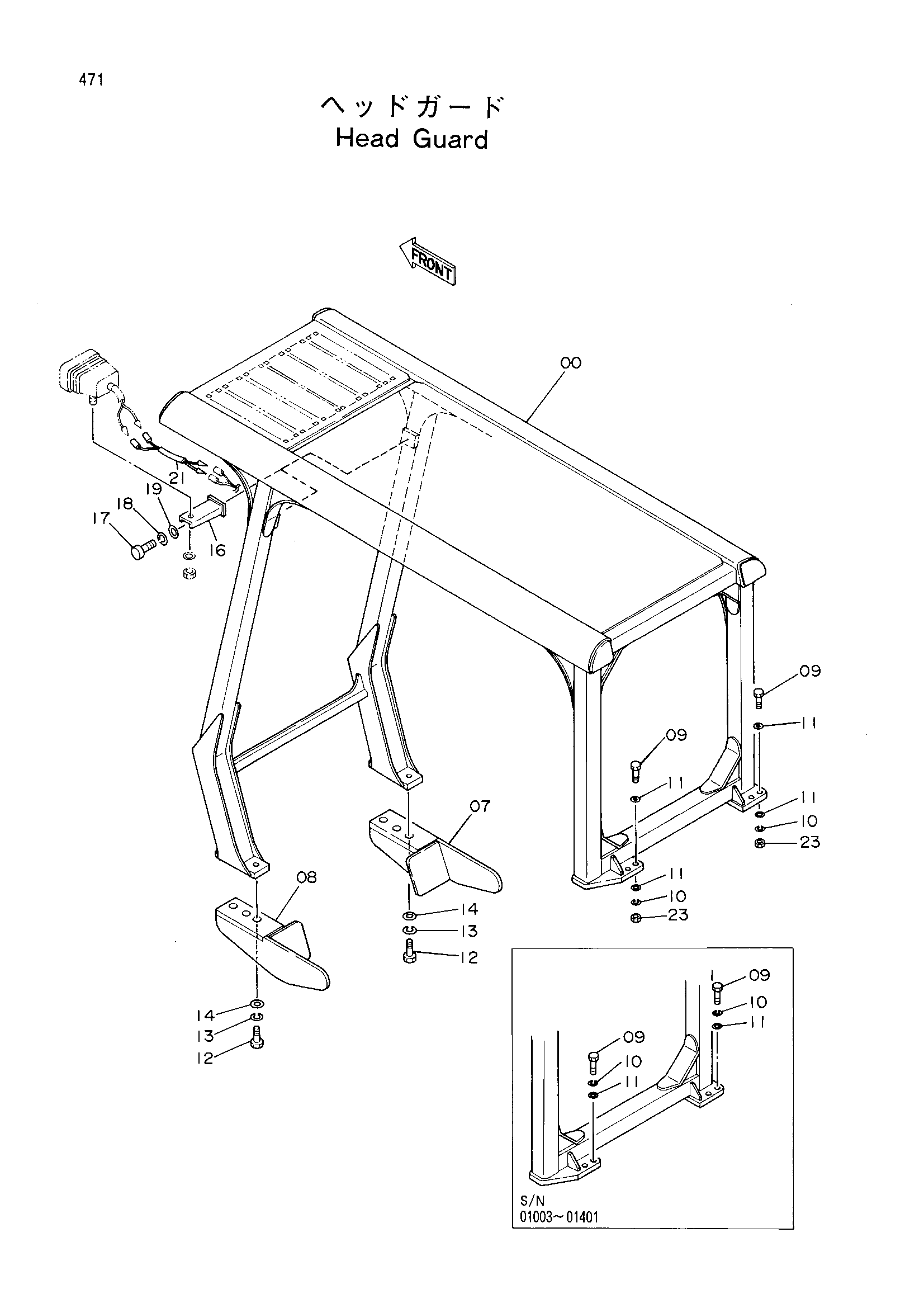

Заводская схема «Головка защита» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002383 | Защитный кожух | 1 |
| 00-15 | 9084461 | Головка защита в сборе | 1 |
| 07 | 7020491 | Правый кронштейн | 1 |
| 08 | 7020492 | Левый кронштейн | 1 |
| 09 | J901665 | Болт | 8 |
| 09 | J901680 | Болт | 8 |
| 10 | A590916 | Пружинная шайба | 8 |
| 11 | 4114405 замена: J222016 | Шайба | 8 |
| 11 | J222016 | Шайба | 16 |
| 12 | J902060 | Болт | 6 |
| 13 | A590920 | Пружинная шайба | 6 |
| 14 | 4018545 | Шайба | 6 |
| 15 | J950016 | Гайка | 8 |
| 16 | 9730429 | Кронштейн | 2 |
| 17 | J901428 | Болт | 2 |
| 18 | A590914 | Пружинная шайба | 2 |
| 19 | A590114 | Шайба | 2 |
| 21 | 4270255 | Провод | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
