Фильтр (гидромолот трубопроводы) <EX700H, EX700BE> — HITACHI EX700

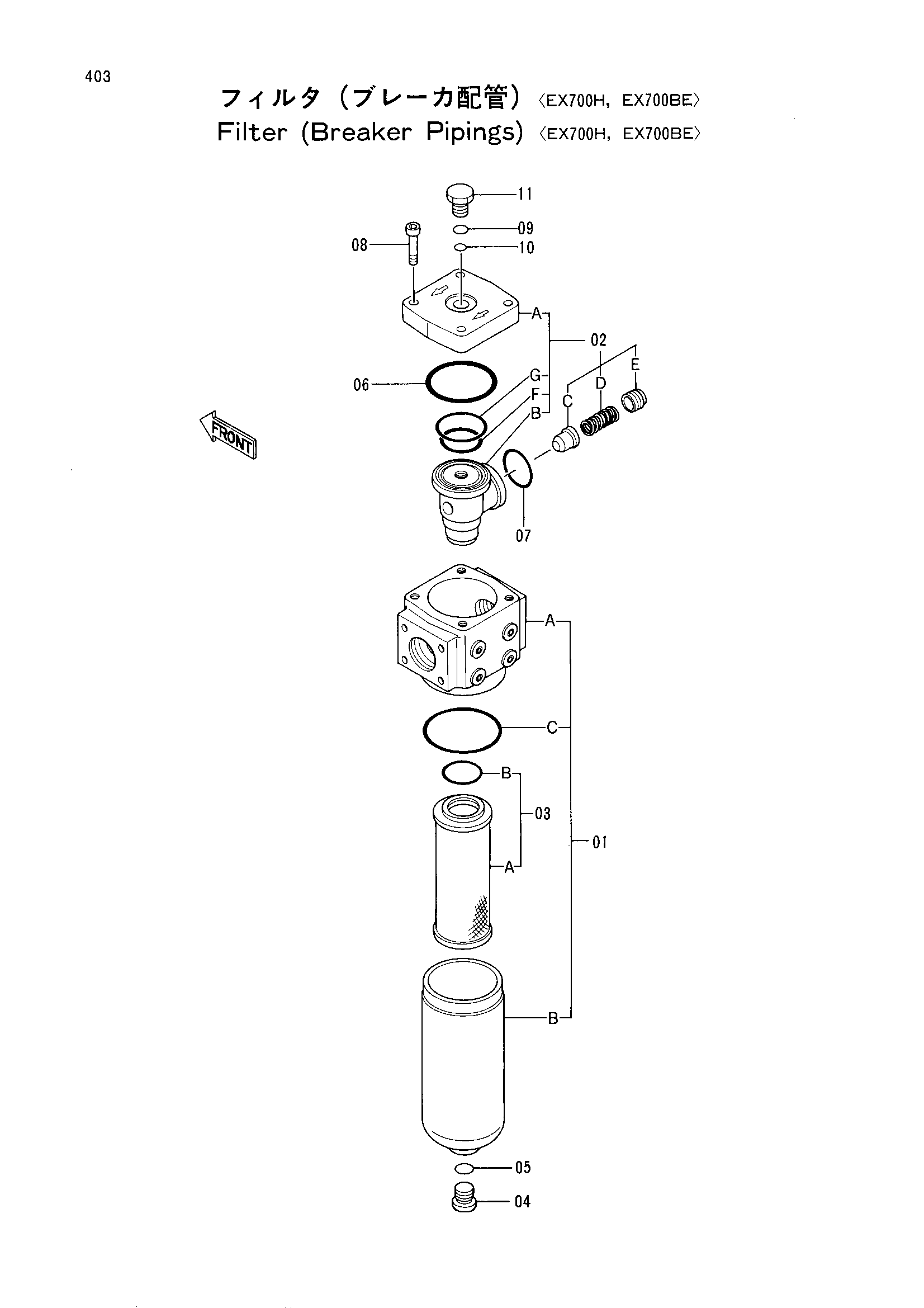

Заводская схема «Фильтр (гидромолот трубопроводы) <EX700H, EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319230 | Корпус в сборе | 1 |
| 01-11 | 4296695 | Фильтр | 1 |
| 01-11 | 4301616 замена: 4296695 | Фильтр | 1 |
| 02 | 4319231 | Крышка в сборе | 1 |
| 02F | A810030 | Уплотнительное кольцо | 1 |
| 02G | A810055 | Уплотнительное кольцо | 1 |
| 03 | 4292853 | Фильтрующий элемент | 1 |
| 03 | 4303077 замена: 4292853 | Фильтрующий элемент | 1 |
| 03B | A810080 | Уплотнительное кольцо | 1 |
| 04 | 4319232 | Пробка | 1 |
| 05 | 954493 | Уплотнительное кольцо | 1 |
| 06 | A810135 | Уплотнительное кольцо | 1 |
| 07 | A810095 | Уплотнительное кольцо | 1 |
| 08 | M342060 | Болт с внутренним шестигранником | 4 |
| 09 | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 962567 | Уплотнительное кольцо | 1 |
| 11 | 4319233 | Пруг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
