Передний трубопроводы (снятие устройство) — HITACHI EX700

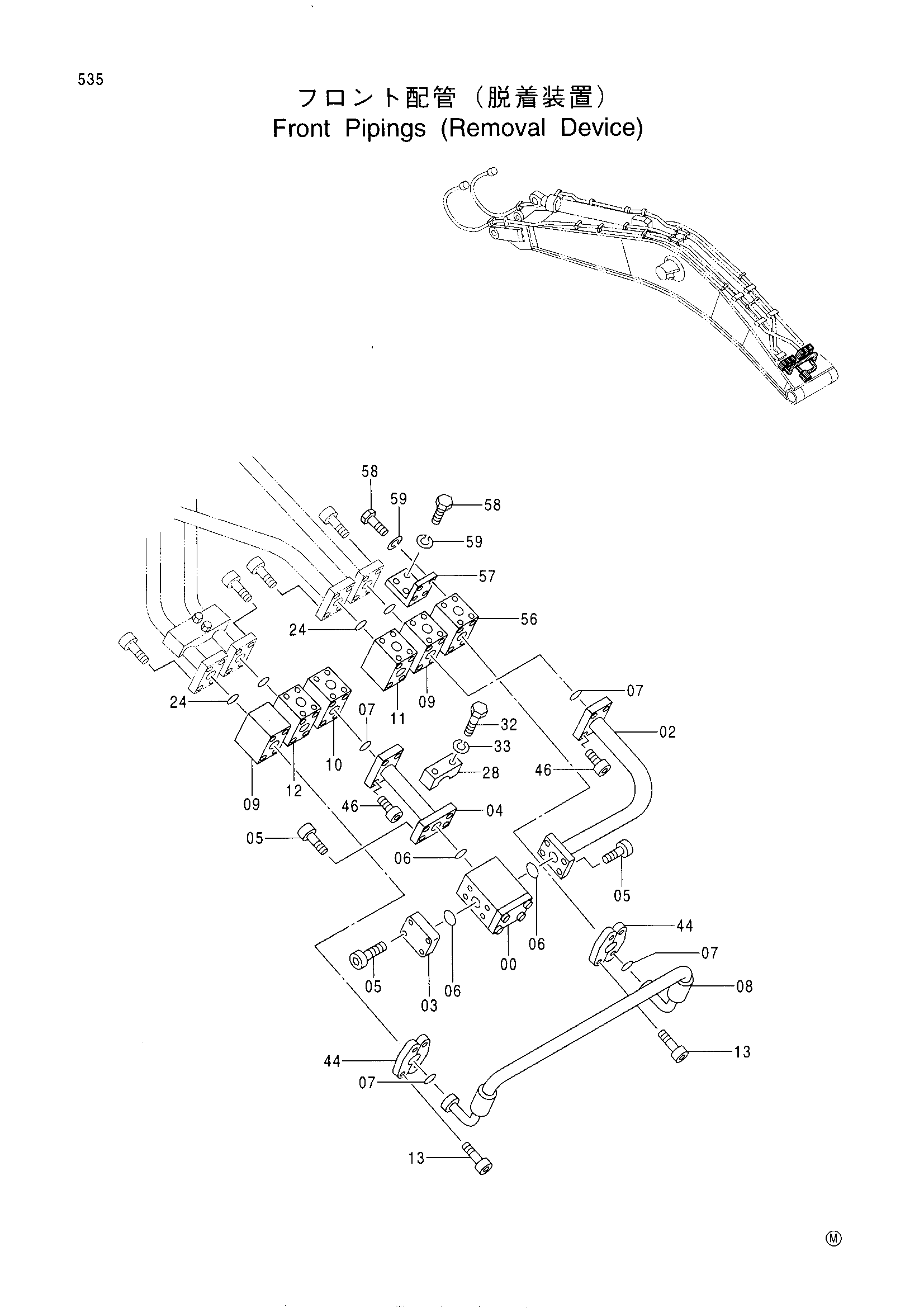

Заводская схема «Передний трубопроводы (снятие устройство)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272936 | Обратный клапан | 1 |
| 02 | 9739027 | Трубка | 1 |
| 03 | 4118188 | Крышка | 1 |
| 04 | 9739218 | Трубка | 1 |
| 05 | M341445 | Болт с внутренним шестигранником | 12 |
| 06 | 4508805 | Уплотнительное кольцо | 3 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4272332 | Шланг | 1 |
| 09 | 3041175 | Блок | 2 |
| 10 | 3041176 | Блок | 1 |
| 11 | 3041177 | Блок | 1 |
| 12 | 3044706 | Блок | 1 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4510169 | Уплотнительное кольцо | 4 |
| 28 | 4334364 | Хомут трубки | 1 |
| 32 | J901270 | Болт | 2 |
| 33 | A590912 | Пружинная шайба | 2 |
| 44 | 4089703 | Разъёмный фланец | 8 |
| 46 | M341445 | Болт с внутренним шестигранником | 8 |
| 56 | 3047474 | Блок | 1 |
| 57 | 4246903 | Кронштейн | 1 |
| 58 | J901230 | Болт | 8 |
| 59 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
