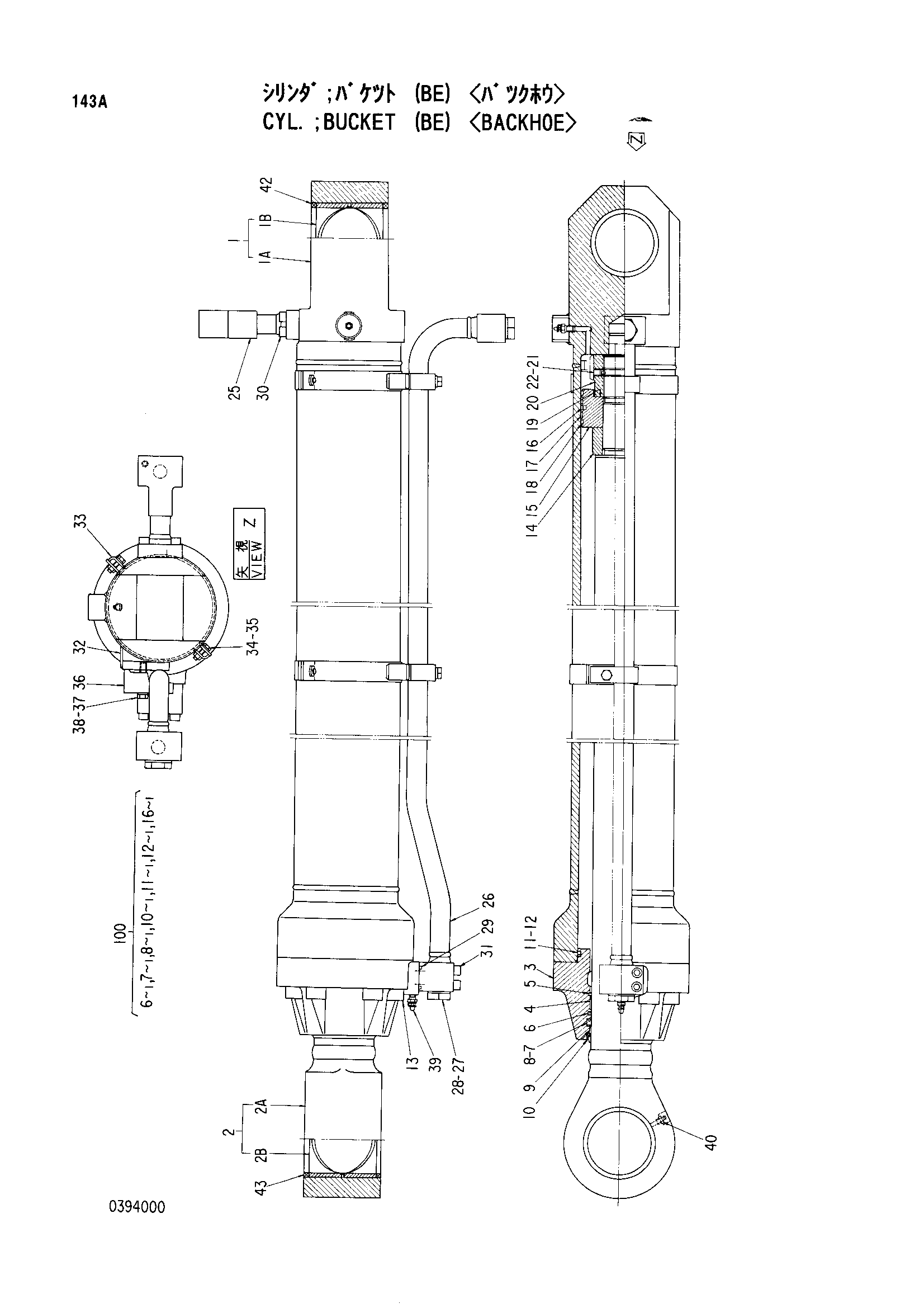

Гидроцилиндр ковша (BE) <экскаватор> — HITACHI EX700

Заводская схема «Гидроцилиндр ковша (BE) <экскаватор>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4253061	Гидроцилиндр ковша	1
1	4266729	Труба гидроцилиндра	1
1A	0394001	Труба гидроцилиндра	1
1B	0379902	Втулка	1
2	4266730	Шток поршня	1
2A	0394002	Шток поршня	1
2B	0380003	Втулка	1
3	0394003	Головка гидроцилиндра	1
4	0379905	Втулка	1
5	0160706	Стопорное кольцо	1
6	0392303	Уплотнительное кольцо	1
7	4070027	U-образная манжета	1
8	0242706	Опорное кольцо	1
9	0394005	Направляющее кольцо	1
10	0242707	Грязесъёмное кольцо	1
11	4113165	Уплотнительное кольцо	1
12	0379908	Опорное кольцо	1
13	0343305	Болт с внутренним шестигранником	8
14	0394006	Амортизирующий подшипник	1
15	0379910	Поршень	1
16	0392305	Уплотнительное кольцо	1
17	0379912	Кольцо	2
18	0394008	Кольцо	2
19	0379915	Регулировочная шайба	1
20	0379914	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Стальной шарик	1
25	0380008	Соединение	1
26	0380009	Трубка	1
27	0379823	Пробка	2
28	985098	Уплотнительное кольцо	2
29	955612	Уплотнительное кольцо	2
30	0158883	Болт с внутренним шестигранником	4
31	0171719	Болт с внутренним шестигранником	4
32	0379920	Лента	2
33	0379921	Лента	2
34	0379919	Болт	4
35	0236914	Шайба	4
36	0353016	Хомут трубки	2
37	0254312	Болт	2
38	A590914	Пружинная шайба	2
39	0237418	Бреедер воздушный	2
40	J75481	Штуцер	1
42	4251767	Грязесъёмное кольцо	2
43	4251753	Грязесъёмное кольцо	2
100	4266596	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
