Пилотный трубопроводы (4-1) <высокая кабина> — HITACHI EX700

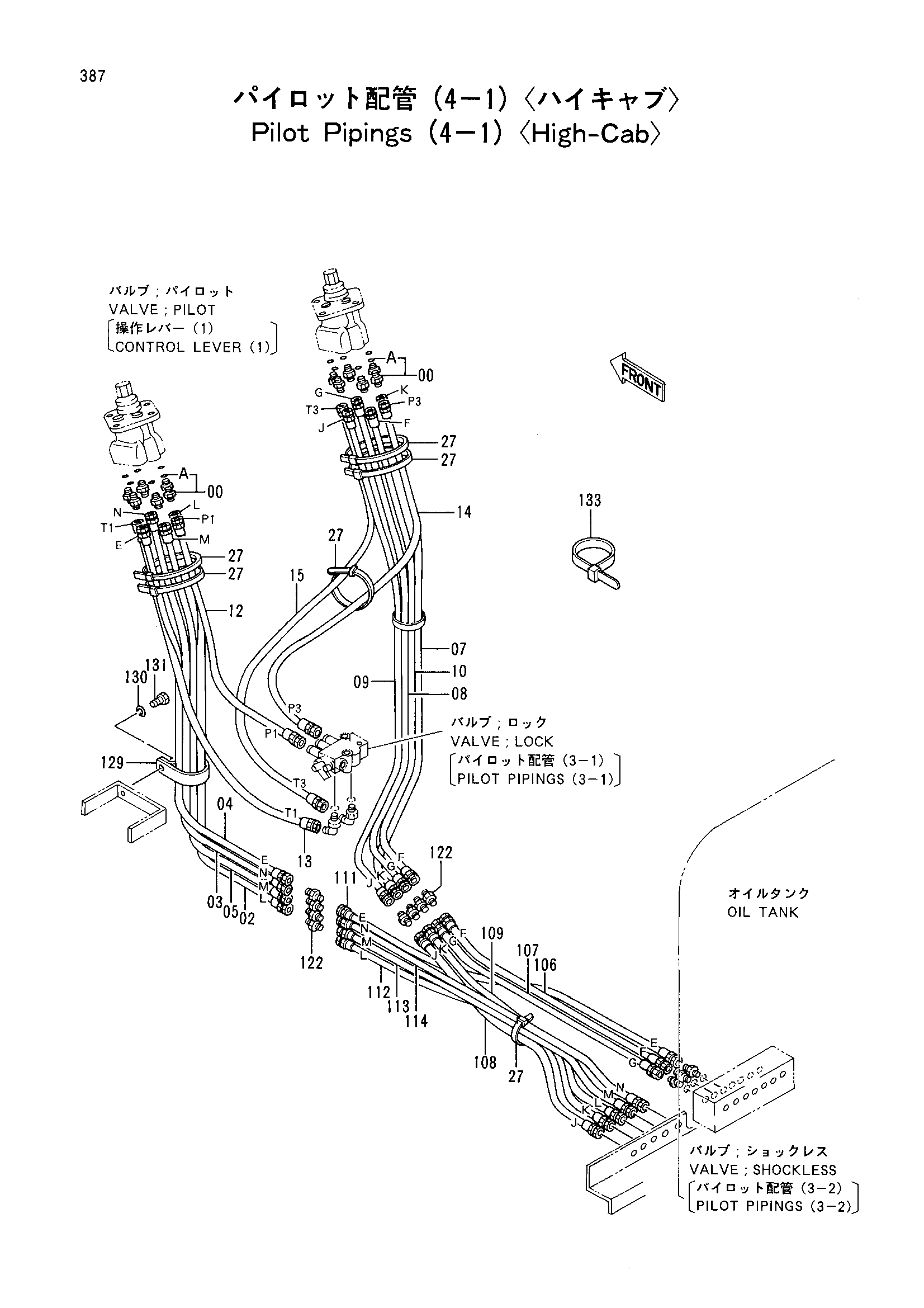

Заводская схема «Пилотный трубопроводы (4-1) <высокая кабина>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4218499 | Нейлоновый шланг (левый) | 1 |
| 03 | 4219300 | Нейлоновый шланг (N) | 1 |
| 04 | 4219301 | Нейлоновый шланг (E) | 1 |
| 05 | 4219302 | Нейлоновый шланг (M) | 1 |
| 07 | 4219303 | Нейлоновый шланг (K) | 1 |
| 08 | 4219304 | Нейлоновый шланг (G) | 1 |
| 09 | 4219305 | Нейлоновый шланг (J) | 1 |
| 10 | 4219306 | Нейлоновый шланг (F) | 1 |
| 12 | 4219307 | Нейлоновый шланг (P1) | 1 |
| 13 | 4219308 | Нейлоновый шланг (T1) | 1 |
| 14 | 4219309 | Нейлоновый шланг (P3) | 1 |
| 15 | 4219310 | Нейлоновый шланг (T3) | 1 |
| 27 | 4055312 | Ленточный зажим | 6 |
| 106 | 4278341 замена: 4366858 | Нейлоновый шланг (F) | 1 |
| 106 | 4366858 | Шланг (F) | 1 |
| 107 | 4278342 замена: 4366859 | Нейлоновый шланг (G) | 1 |
| 107 | 4366859 | Шланг (G) | 1 |
| 108 | 4278343 замена: 4366860 | Нейлоновый шланг (J) | 1 |
| 108 | 4366860 | Шланг (J) | 1 |
| 109 | 4278344 замена: 4366861 | Нейлоновый шланг (K) | 1 |
| 109 | 4366861 | Шланг (K) | 1 |
| 111 | 4278340 замена: 4366862 | Нейлоновый шланг (E) | 1 |
| 111 | 4366862 | Шланг (E) | 1 |
| 112 | 4278345 замена: 4366863 | Нейлоновый шланг (левый) | 1 |
| 112 | 4366863 | Шланг (левый) | 1 |
| 113 | 4278346 замена: 4366864 | Нейлоновый шланг (M) | 1 |
| 113 | 4366864 | Шланг (M) | 1 |
| 114 | 4278347 замена: 4366865 | Нейлоновый шланг (N) | 1 |
| 114 | 4366865 | Шланг (N) | 1 |
| 122 | 4231653 | Адаптер | 8 |
| 129 | 4190264 | Зажим | 1 |
| 130 | A590910 | Пружинная шайба | 1 |
| 131 | J901016 | Болт | 1 |
| 133 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
