Кабина группа — HITACHI EX700

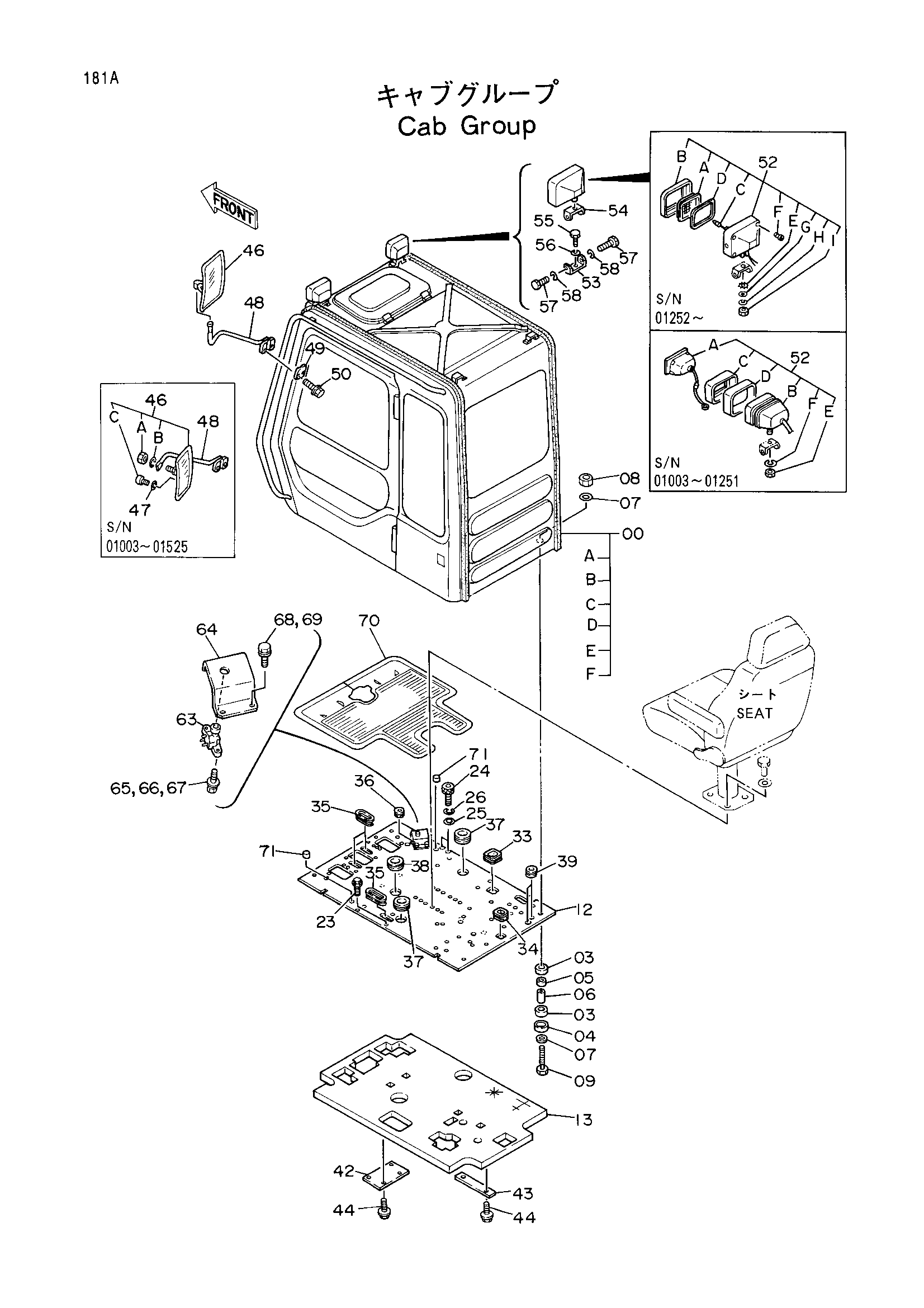

Заводская схема «Кабина группа» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4221403 замена: 4272258 | Кабина в сборе | 1 |
| 00 | 4221403 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4272258 замена: 4336924 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4272258 | Кабина в сборе | 1 |
| 00 | 4336924 | Кабина в сборе | 1 |
| 00 | 4336924 | Кабина в сборе | 1 |
| 00 | 4336924 | Кабина в сборе | 1 |
| 03 | 4200084 | Резиновая прокладка | 8 |
| 04 | 4203878 | Ограничитель | 4 |
| 05 | 4232703 | Резиновая прокладка | 4 |
| 06 | 4232702 | Проставка | 4 |
| 07 | 4114405 | Шайба | 8 |
| 08 | M660016 | U-образная гайка | 4 |
| 09 | 4203189 | Болт | 4 |
| 12 | 6009311 | Пластина | 1 |
| 13 | 2028406 | Стекловата | 1 |
| 23 | J021030 | Болт с шайбой | 2 |
| 24 | 4208498 | Болт с внутренним шестигранником | 2 |
| 25 | 4114402 | Шайба | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 33 | 4253031 | Резиновая втулка | 1 |
| 34 | 4248114 | Резиновая втулка | 1 |
| 35 | 4223965 | Резиновая втулка | 3 |
| 36 | 4209572 | Резиновая втулка | 2 |
| 37 | 4509404 | Резиновая втулка | 2 |
| 38 | 4089032 | Резиновая втулка | 1 |
| 39 | 4205136 | Резиновая втулка | 2 |
| 42 | 4225761 | Пластина | 1 |
| 43 | 4204646 | Пластина | 1 |
| 44 | J011020 | Болт с шайбой | 4 |
| 46 | 4093058 замена: 4340845 | Зеркало | 1 |
| 46 | 4093058 замена: 8060678 | Зеркало | 1 |
| 46 | 4340845 | Зеркало | 1 |
| 46A | M500807 | Гайка | 1 |
| 46B | A590908 | Пружинная шайба | 1 |
| 46C | M430413 | Винт | 3 |
| 47 | A590904 | Пружинная шайба | 3 |
| 48 | 8044401 | Стойка | 1 |
| 48 | 8044401 | Стойка | 1 |
| 48 | 8050401 замена: 4340845 | Стойка | 1 |
| 48 | 8050401 замена: 8060678 | Стойка | 1 |
| 48 | 8060678 | Стойка | 1 |
| 49 | 4201441 | Хомут | 1 |
| 49 | 4248208 | Хомут | 1 |
| 49 | 4248208 | Хомут | 1 |
| 50 | J010840 | Болт с шайбой | 2 |
| 50 | J010840 | Болт с шайбой | 2 |
| 50 | J010845 | Болт с шайбой | 2 |
| 52 | 4189254 замена: 4295833 | Фонарь головка в сборе | 2 |
| 52 | 4295833 замена: 4336570 | Фонарь головка в сборе | 2 |
| 52 | 4314613 замена: 4326800 | Фонарь головка в сборе(для транспортировка) | 2 |
| 52 | 4326800 | Фонарь головка в сборе(для транспортировка) | 2 |
| 52 | 4336570 | Фонарь головка в сборе | 2 |
| 52A | 4163596 | Фонарь | 1 |
| 52A | 4307023 | Рассеиватель | 1 |
| 52A | 4326801 | Ленс блок | 1 |
| 52B | 4163597 | Держатель | 1 |
| 52B | 4307024 | Рама | 1 |
| 52B | 4326802 | Рама | 1 |
| 52C | 4208957 | Лента | 1 |
| 52C | 4307025 | Клапан | 1 |
| 52D | 4208958 | Лента | 1 |
| 52D | 4307028 | Прокладка | 1 |
| 52D | 4326803 | Прокладка | 1 |
| 52E | 4307026 | Шайба | 1 |
| 52E | M501411 | Гайка | 1 |
| 52F | 4307027 | Винт | 1 |
| 52F | A590914 | Пружинная шайба | 1 |
| 52G | A590114 | Шайба | 1 |
| 52H | A590914 | Пружинная шайба | 1 |
| 52I | J952014 | Гайка | 1 |
| 53 | 4246423 | Кронштейн | 2 |
| 53 | 4257962 | Кронштейн | 2 |
| 54 | 9730934 | Кронштейн | 2 |
| 55 | J901430 | Болт | 2 |
| 56 | A590914 | Пружинная шайба | 2 |
| 57 | J901025 | Болт | 4 |
| 58 | A590910 | Пружинная шайба | 4 |
| 63 | 4224239 замена: 4271100 | Выключатель | 1 |
| 63 | 4224239 замена: 8050107 | Выключатель | 1 |
| 63 | 4224239 замена: J460514 | Выключатель | 1 |
| 63 | 4271100 | Выключатель | 1 |
| 64 | 8046120 | Кронштейн | 1 |
| 64 | 8050107 | Кронштейн | 1 |
| 65 | J460514 | Винт с шайбой | 2 |
| 65 | J900616 | Болт | 2 |
| 66 | A590906 | Пружинная шайба | 2 |
| 67 | A590106 | Плоская шайба | 2 |
| 68 | J011025 | Болт с шайбой | 2 |
| 68 | J901025 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 70 | 1014557 | Коврик пола | 1 |
| 71 | 4324745 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
