Воздушный фильтр — HITACHI EX700

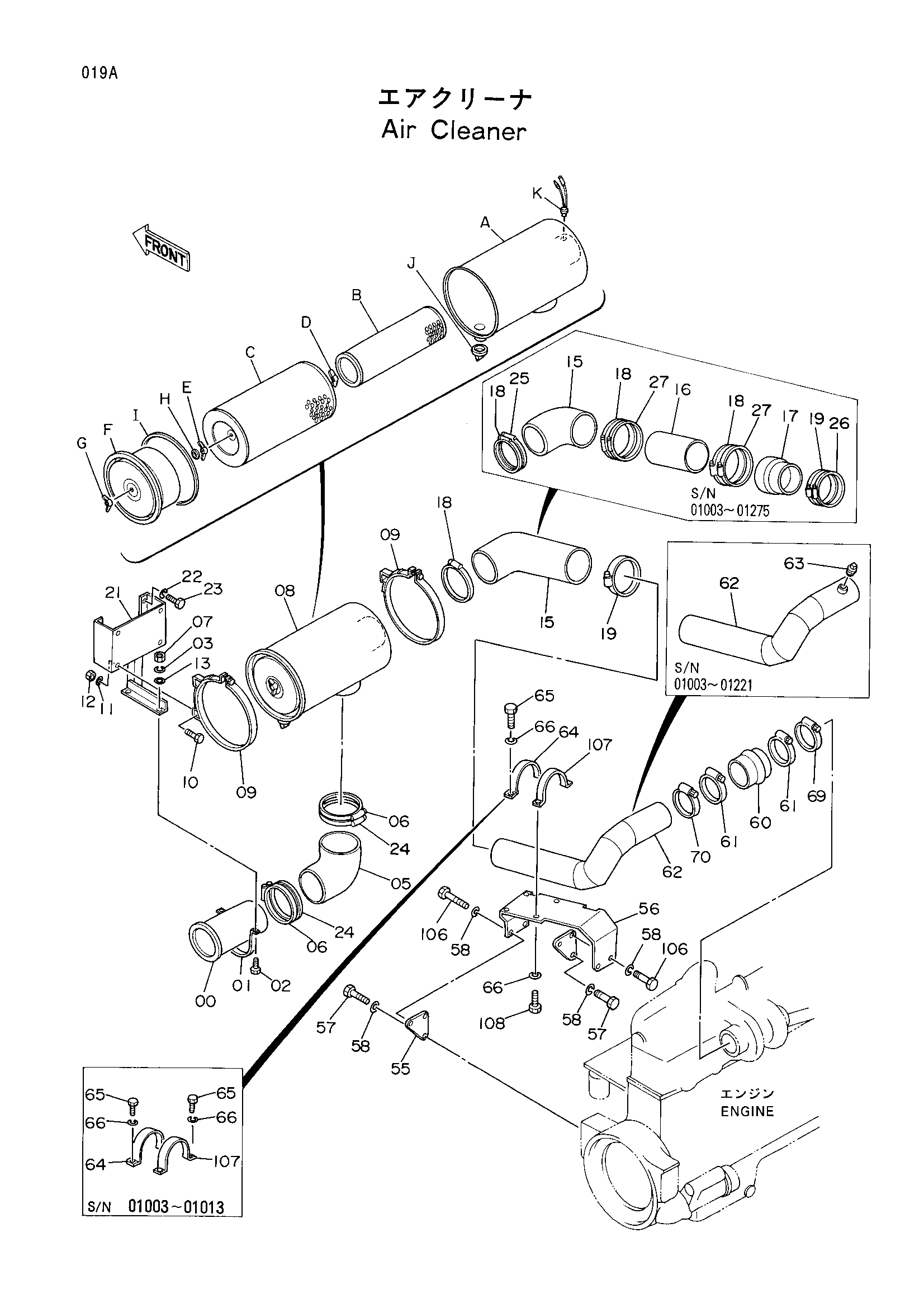

Заводская схема «Воздушный фильтр» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9730049 | Трубка | 1 |
| 01 | 4221480 | Хомут трубки | 1 |
| 02 | J901230 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | 4174459 | Резиновый шланг | 1 |
| 06 | 4187337 замена: 4268987 | Хомут шланга | 2 |
| 06 | 4221275 замена: 4187337 | Хомут шланга | 2 |
| 06 | 4268987 замена: 4287489 | Хомут шланга | 2 |
| 06 | 4287489 | Хомут шланга | 2 |
| 07 | J950012 | Гайка | 2 |
| 08 | 4220786 | Фильтр воздушный в сборе | 1 |
| 08A | 4257359 | Корпус | 1 |
| 08B | 4240295 | Элемент (внутренний) | 1 |
| 08C | 4240294 | Элемент (наружный) | 1 |
| 08D | 4163739 | Гайка | 1 |
| 08E | 4257360 | Гайка | 1 |
| 08F | 4257361 | Крышка | 1 |
| 08G | 4162833 | Гайка | 1 |
| 08H | 4162834 | Зажим | 1 |
| 08I | 4257362 | Прокладка | 1 |
| 08J | 4152863 | Клапан | 1 |
| 08K | 4224557 | Индикатор | 1 |
| 09 | 4221470 | Лента | 2 |
| 10 | J901025 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 13 | 449490 | Шайба | 2 |
| 15 | 3061723 | Воздушный шланг | 1 |
| 15 | 4221469 | Резиновый шланг | 1 |
| 16 | 4221467 | Трубка | 1 |
| 16 | 4290278 | Трубка | 1 |
| 17 | 4222340 | Резиновый шланг | 1 |
| 18 | 4221274 замена: 4260027 | Хомут шланга | 3 |
| 18 | 4260027 | Хомут шланга | 3 |
| 18 | 4287487 | Хомут шланга | 3 |
| 18 | 4312517 | Хомут шланга | 1 |
| 19 | 4165115 | Хомут шланга | 1 |
| 19 | 4287485 | Хомут шланга | 1 |
| 19 | 4293172 | Хомут шланга | 1 |
| 19 | 4511820 замена: 4165115 | Хомут шланга | 1 |
| 21 | 7019549 | Стойка | 1 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | J901222 | Болт | 4 |
| 24 | 4221275 | Хомут шланга | 2 |
| 25 | 4221274 | Хомут шланга | 1 |
| 26 | 4165115 | Хомут шланга | 1 |
| 26 | 4511820 замена: 4165115 | Хомут шланга | 1 |
| 27 | 4221274 замена: 4260027 | Хомут шланга | 2 |
| 27 | 4260027 | Хомут шланга | 2 |
| 55 | 4248462 | Пластина | 2 |
| 55 | 4260066 | Пластина | 2 |
| 56 | 7021463 замена: 19H1708 | Кронштейн | 1 |
| 56 | 7021463 замена: 4260066 | Кронштейн | 1 |
| 56 | 7021463 замена: 7023221 | Кронштейн | 1 |
| 56 | 7021463 замена: 9735339 | Кронштейн | 1 |
| 56 | 7021463 замена: J901225 | Кронштейн | 1 |
| 56 | 7021463 замена: J901235 | Кронштейн | 1 |
| 56 | 7023221 | Кронштейн | 1 |
| 57 | 19H1756 | Болт | 2 |
| 58 | A590916 | Пружинная шайба | 6 |
| 60 | 4023566 | Резиновый шланг | 1 |
| 61 | 4165115 | Хомут шланга | 2 |
| 61 | 4287485 | Хомут шланга | 2 |
| 61 | 4511820 замена: 4165115 | Хомут шланга | 2 |
| 62 | 8041723 | Трубка | 1 |
| 62 | 8052851 | Трубка | 1 |
| 63 | 94-2021 | Пробка | 1 |
| 64 | 4234897 | Хомут трубки | 1 |
| 65 | J901220 | Болт | 2 |
| 65 | J901225 | Болт | 2 |
| 66 | A590912 | Пружинная шайба | 4 |
| 69 | 4511820 | Хомут шланга | 1 |
| 70 | 4165115 | Хомут шланга | 1 |
| 70 | 4511820 замена: 4165115 | Хомут шланга | 1 |
| 106 | 19H1708 | Болт | 4 |
| 106 | 19H1756 | Болт | 4 |
| 107 | 4234897 | Хомут трубки | 1 |
| 107 | 9735339 | Хомут трубки | 1 |
| 108 | J901220 | Болт | 2 |
| 108 | J901235 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
