Трансмиссия (поворот) — HITACHI EX700

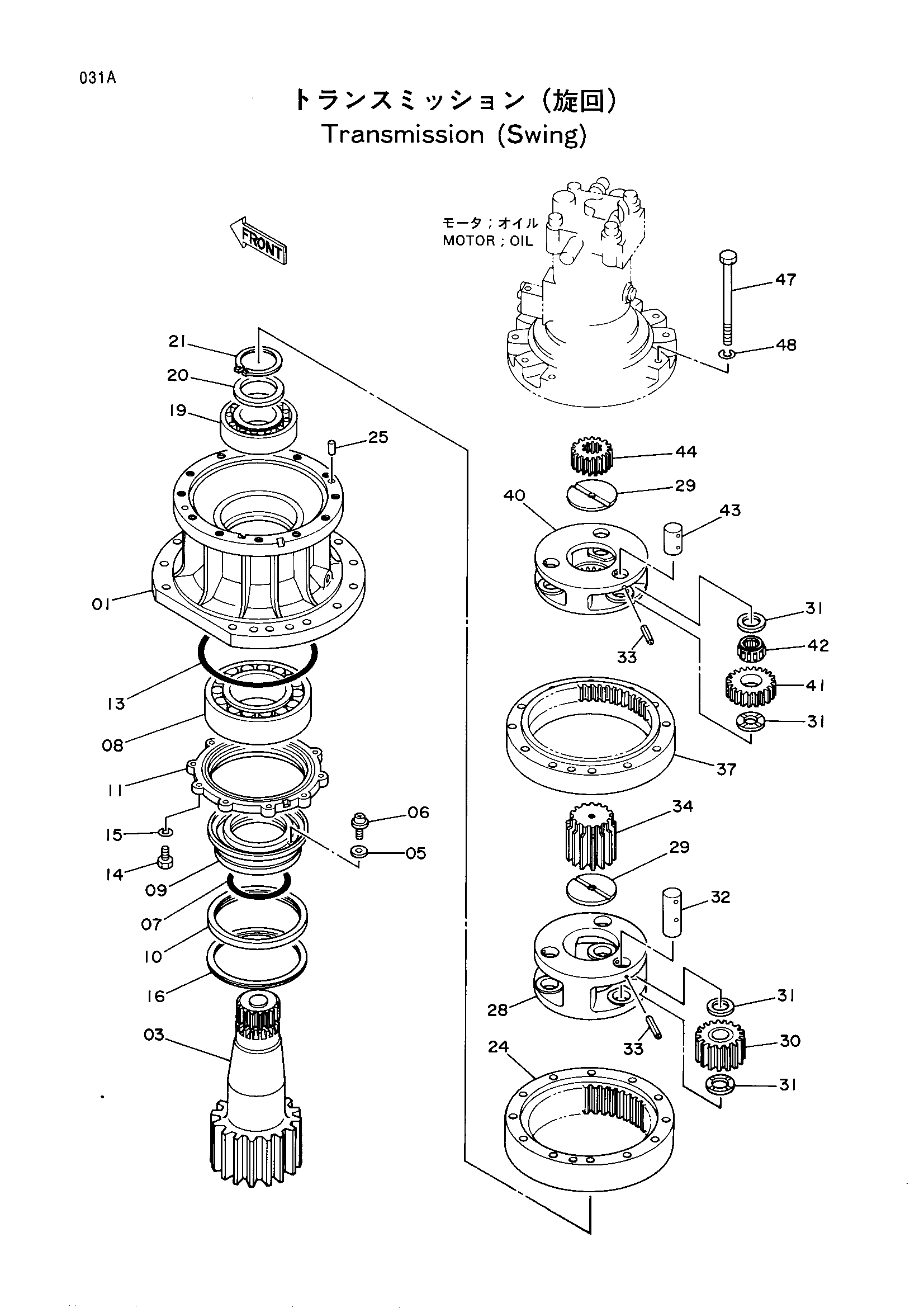

Заводская схема «Трансмиссия (поворот)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9078738 | T. миссион (поворот) | 2 | |
| 01 | 1011989 | Корпус | 1 |
| 03 | 2025587 | Вал проп. | 1 |
| 03 | 2028973 замена: 2025587 | Вал проп. | 1 |
| 03 | 2028973 замена: 2028662 | Вал проп. | 1 |
| 05 | 4204644 | Магнит | 2 |
| 06 | 4204645 | Винт | 2 |
| 07 | 4217350 | Уплотнительное кольцо | 1 |
| 08 | 4217390 замена: 4347643 | Подшипник. спх.рол. | 1 |
| 08 | 4347643 | Подшипник. спх.рол. | 1 |
| 09 | 2025585 | Втулка | 1 |
| 09 | 2028662 | Втулка | 1 |
| 10 | 4250326 замена: 4344920 | Масляное уплотнение | 1 |
| 10 | 4344920 | Масляное уплотнение | 1 |
| 11 | 2025586 | Крышка | 1 |
| 13 | 4217351 | Уплотнительное кольцо | 1 |
| 14 | J901240 | Болт | 10 |
| 15 | A590912 | Пружинная шайба | 10 |
| 16 | 4206425 | Стопорное кольцо | 1 |
| 19 | 4176247 | Подшипник. спх.рол. | 1 |
| 20 | 4216854 | Проставка | 1 |
| 21 | 991354 | Стопорное кольцо | 1 |
| 24 | 2025584 | Шестерня интернал | 1 |
| 25 | J401640 | Установочный штифт | 2 |
| 28 | 2027356 замена: 2036935 | Водило | 1 |
| 28 | 2036935 | Водило | 1 |
| 29 | 4194454 | Упорная пластина | 2 |
| 30 | 9729474 | Планетарная шестерня | 3 |
| 31 | 4187591 | Упорная пластина | 12 |
| 32 | 4250580 | Палец | 3 |
| 33 | 986954 | Пружинный штифт | 6 |
| 34 | 3040887 | Солнечная шестерня | 1 |
| 37 | 2025583 | Шестерня интернал | 1 |
| 40 | 2025581 | Водило | 1 |
| 41 | 3040886 | Планетарная шестерня | 3 |
| 42 | 4217349 | Игольчатый подшипник | 3 |
| 43 | 4216851 | Палец | 3 |
| 44 | 3040885 | Солнечная шестерня | 1 |
| 47 | J912016 | Болт | 12 |
| 47 | J912019 | Болт | 12 |
| 48 | A590920 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
