Гидробак — HITACHI EX700

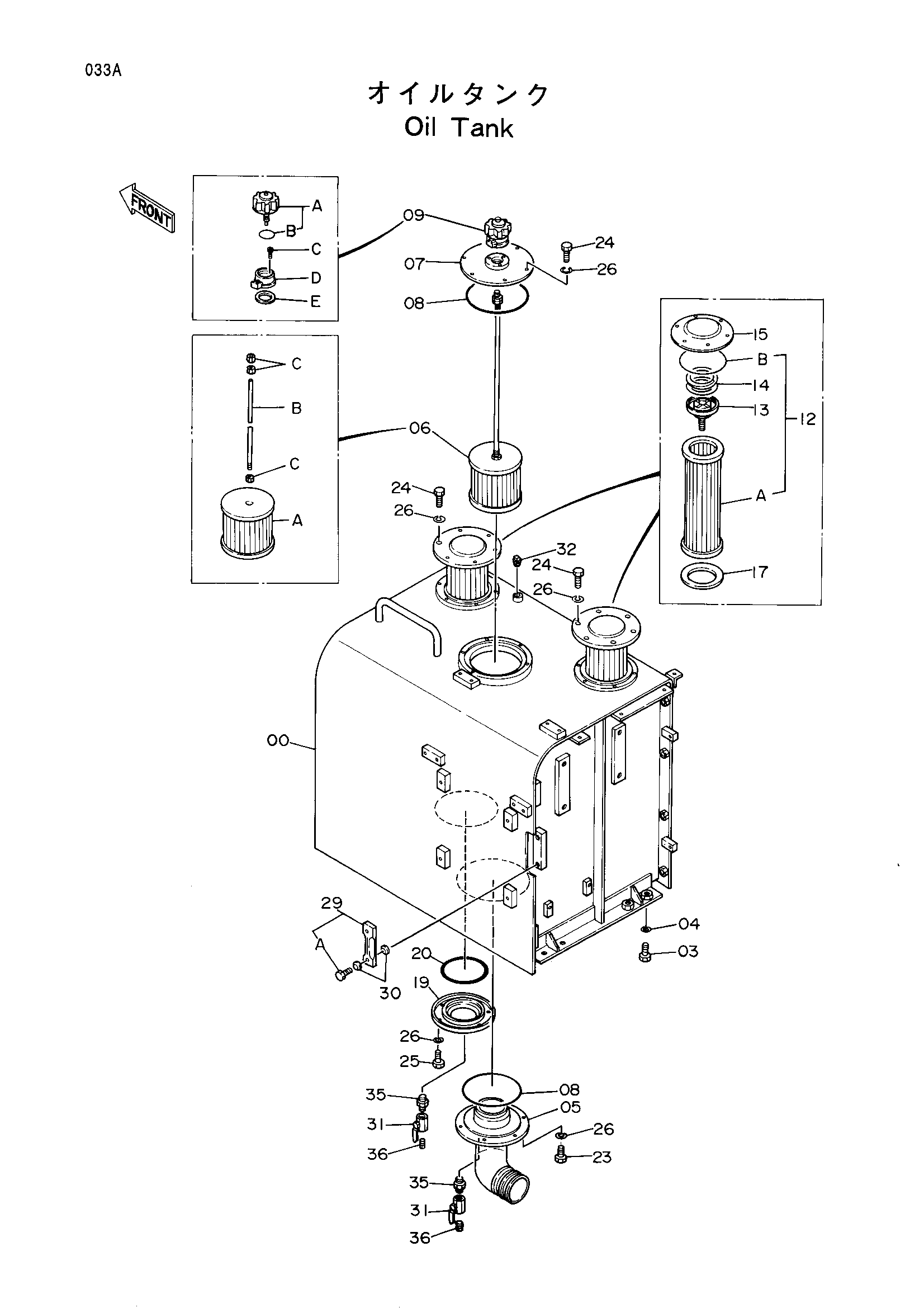

Заводская схема «Гидробак» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002224 | Гидробак | 1 |
| 03 | J911850 | Болт | 8 |
| 04 | 4114406 | Шайба | 8 |
| 05 | 9729942 | Фланец трубка | 1 |
| 06 | 4219875 замена: 4343427 | Всасывающий фильтр | 1 |
| 06 | 4343427 | Всасывающий фильтр | 1 |
| 06A | 4237660 замена: 4317008 | Сетчатый фильтр | 1 |
| 06A | 4237660 замена: 4343376 | Сетчатый фильтр | 1 |
| 06A | 4317008 | Сетчатый фильтр | 1 |
| 06B | 4257363 | Шток | 1 |
| 06B | 4343376 | Шток | 1 |
| 06C | J950010 | Гайка | 3 |
| 07 | 8039349 замена: 8061926 | Крышка | 1 |
| 07 | 8061926 | Крышка | 1 |
| 08 | A811220 | Уплотнительное кольцо | 2 |
| 09 | 4178684 | Сапун | 1 |
| 09A | 4222874 | Фильтр | 1 |
| 09B | 953612 | Уплотнительное кольцо | 1 |
| 09C | M340516 | Болт с внутренним шестигранником | 3 |
| 09D | 4222875 | Корпус | 1 |
| 09E | 4222876 | Манжета | 1 |
| 12 | 4206705 | Элемент фильтр в сборе | 2 |
| 12A | 4180416 | Фильтрующий элемент | 1 |
| 12B | A810190 | Уплотнительное кольцо | 1 |
| 13 | 4180414 | Клапан | 2 |
| 14 | 4050732 замена: 4226549 | Пружина | 2 |
| 14 | 4226549 | Пружина | 2 |
| 15 | 4204057 | Крышка | 2 |
| 17 | 4250293 | Резиновая прокладка | 2 |
| 19 | 8045901 | Крышка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 23 | J901025 | Болт | 6 |
| 24 | J901020 | Болт | 18 |
| 25 | M111022 | Болт | 6 |
| 26 | A590910 | Пружинная шайба | 30 |
| 29 | 8016441 | Указатель уровня | 1 |
| 29A | 4100967 | Болт | 2 |
| 30 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4209782 | Шаровой клапан | 2 |
| 32 | 94-2023 | Пробка | 1 |
| 32 | J75283 замена: 94-2023 | Пробка | 1 |
| 35 | 94-1702 | Адаптер | 2 |
| 36 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
