Расширительный бачок — HITACHI EX700

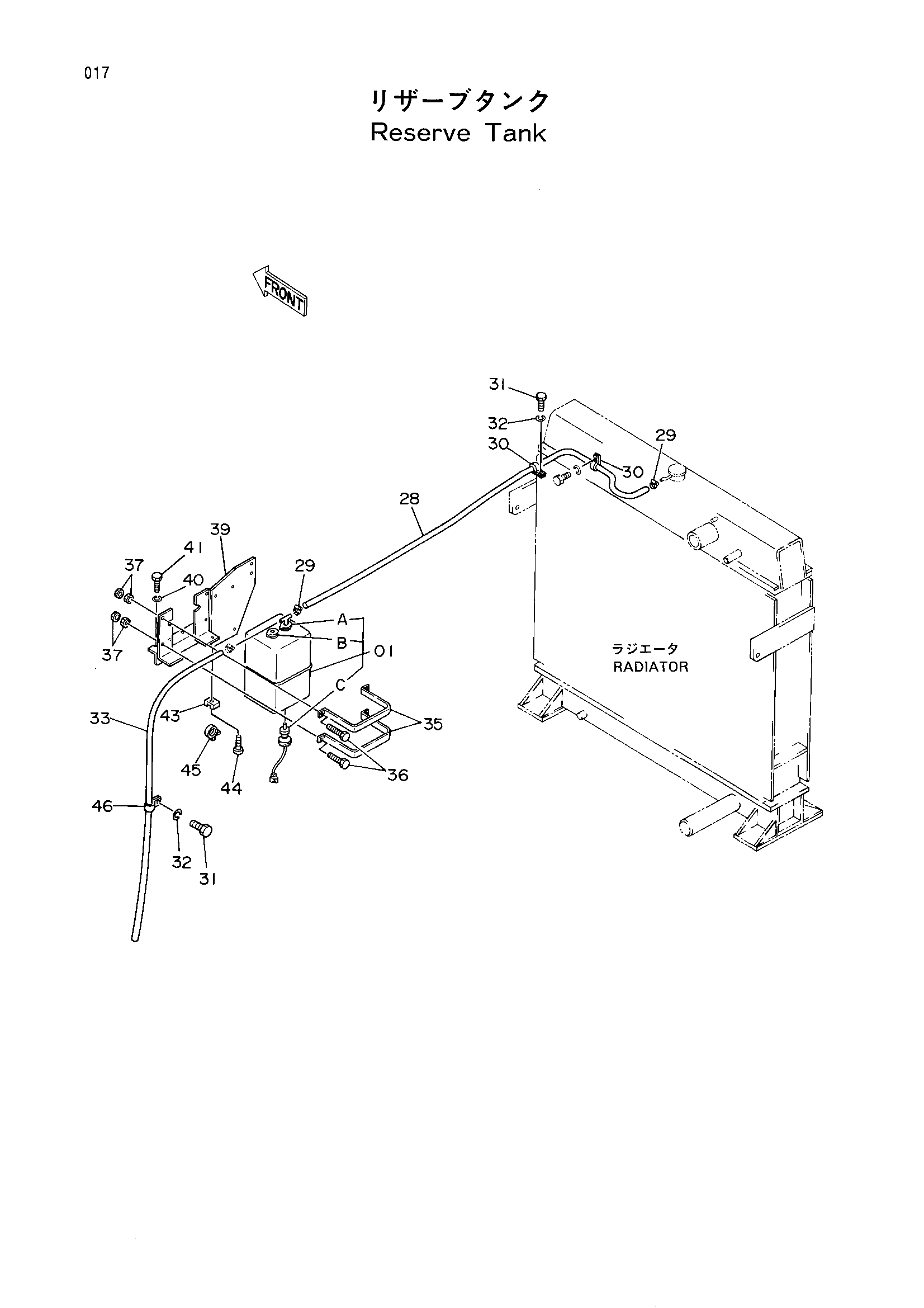

Заводская схема «Расширительный бачок» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4184198 | Бак воды | 1 |
| 01A | 4234534 | Колпачок | 1 |
| 01B | 4234535 | Колпачок | 1 |
| 01C | 4234536 | Выключатель уровень | 1 |
| 28 | 4239272 | Водяной шланг | 1 |
| 29 | 4514700 | Зажим шланг | 2 |
| 30 | 4190272 | Зажим | 2 |
| 31 | J901016 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | 4194931 | Виниловый шланг | 1 |
| 35 | 4222379 | Хомут | 2 |
| 36 | J901030 | Болт | 4 |
| 37 | J950010 | Гайка | 8 |
| 39 | 7020547 | Кронштейн | 1 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | J901022 | Болт | 4 |
| 43 | 4196829 | Направляющая лента | 1 |
| 44 | M430610 | Винт | 1 |
| 45 | 4055311 | Ленточный зажим | 1 |
| 46 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
