Хигх-лов велокитй трубопроводы для MKB гидромолот (2) <EX7 — HITACHI EX700

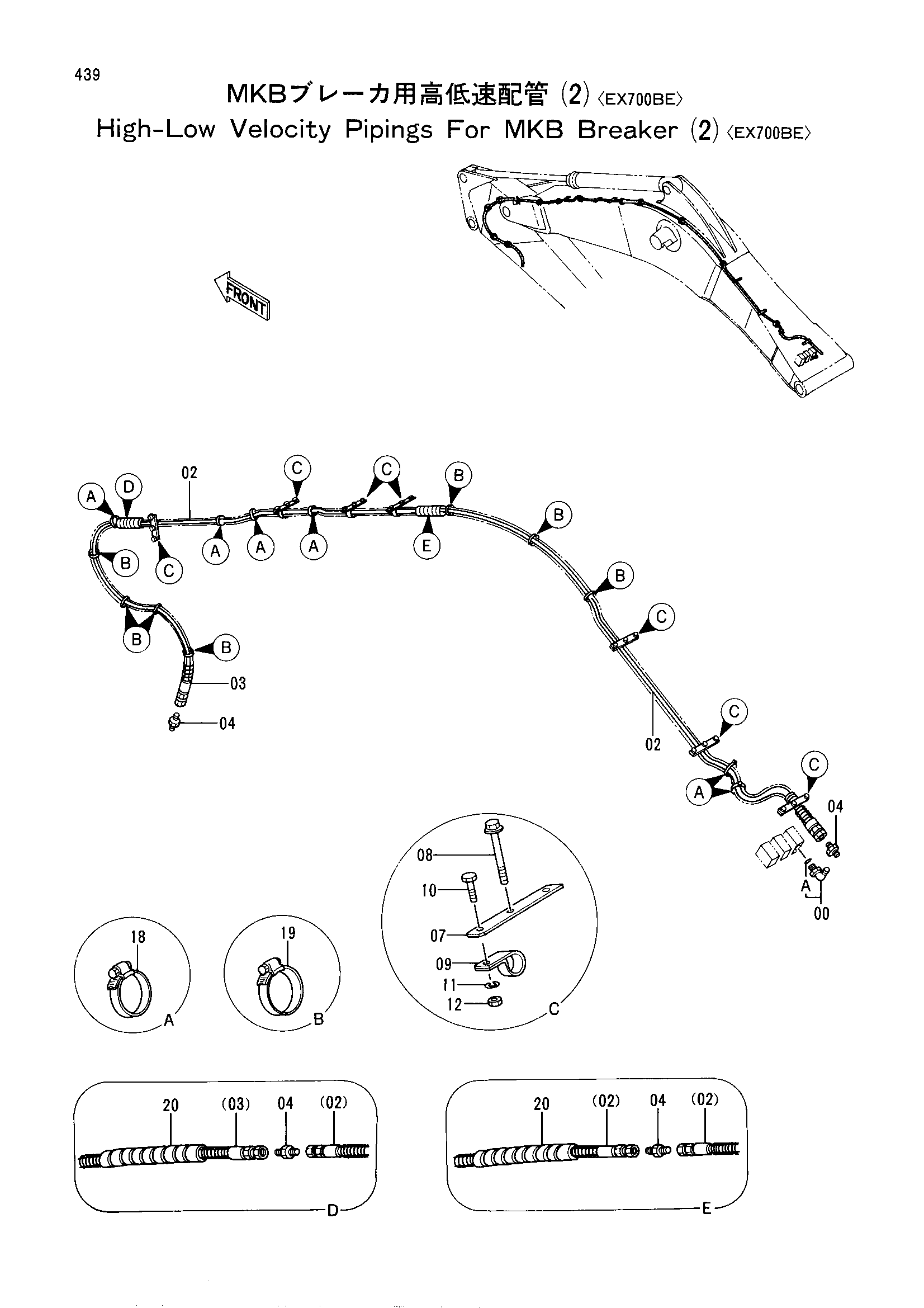

Заводская схема «Хигх-лов велокитй трубопроводы для MKB гидромолот (2) <EX7» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4112300 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4326024 | Шланг | 2 |
| 03 | 4319370 | Шланг | 1 |
| 04 | 4151181 | Адаптер | 5 |
| 07 | 4320706 | Пластина | 7 |
| 08 | J011280 | Болт с шайбой | 14 |
| 09 | 4190253 | Зажим | 7 |
| 10 | J901025 | Болт | 7 |
| 11 | A590910 | Пружинная шайба | 7 |
| 12 | J950010 | Гайка | 7 |
| 18 | 4504198 | Хомут шланга | 20 |
| 19 | 4504491 | Хомут шланга | 10 |
| 20 | 4149557 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
