Смазка трубопроводы (стрела) <EX700BE> — HITACHI EX700

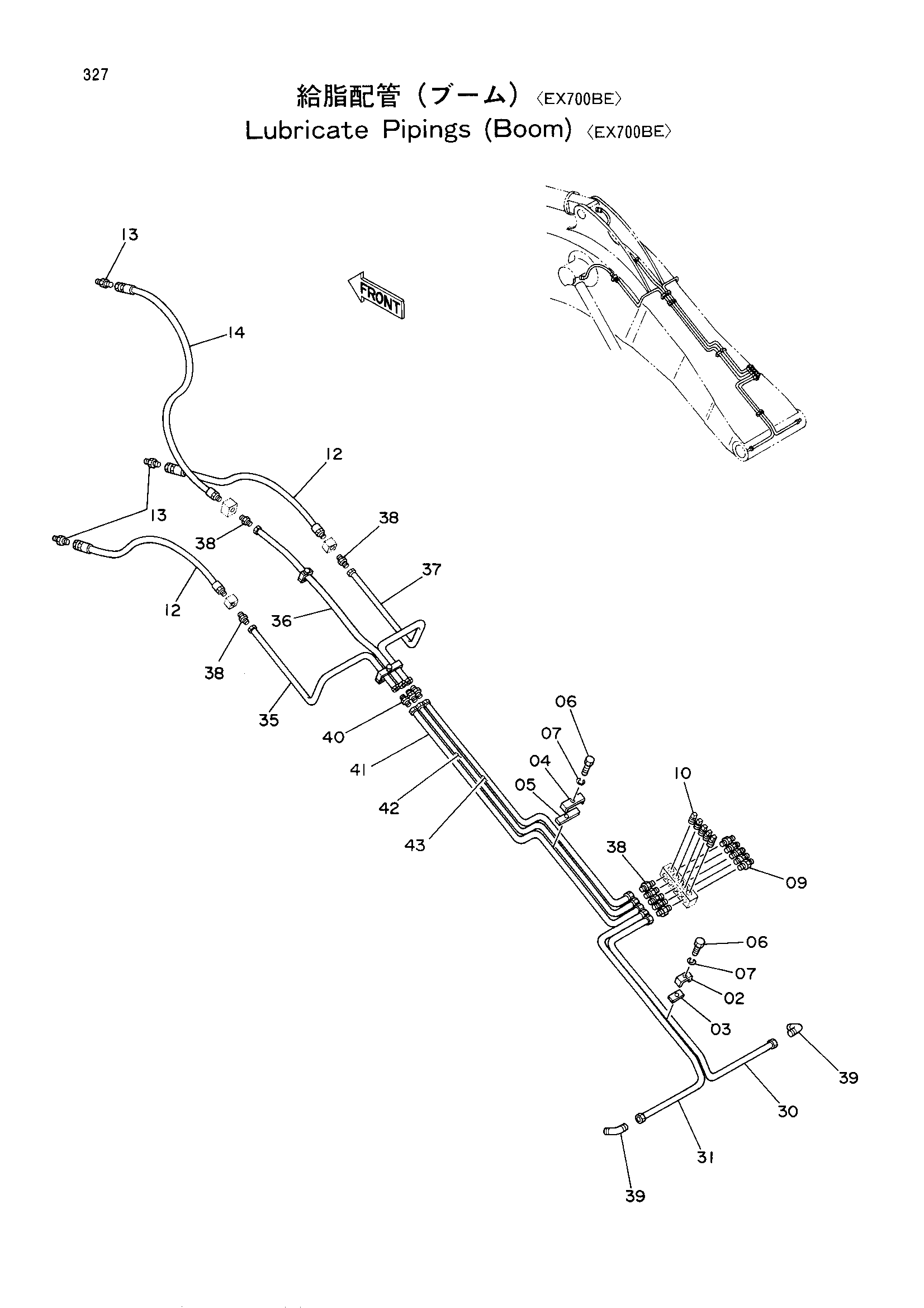

Заводская схема «Смазка трубопроводы (стрела) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4032160 | Хомут | 2 |
| 03 | 4032161 | Резиновая прокладка | 2 |
| 04 | 4032158 | Хомут | 2 |
| 05 | 4032159 | Резиновая прокладка | 2 |
| 06 | J901228 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 09 | J75482 | Пресс-маслёнка | 5 |
| 10 | 94-2022 | Пробка | 5 |
| 12 | 4065387 | Шланг | 2 |
| 13 | 94-1301 | Адаптер | 3 |
| 14 | 4065387 | Шланг | 1 |
| 14 | 4160600 | Шланг | 1 |
| 30 | 4218299 | Трубка | 1 |
| 31 | 4218300 | Трубка | 1 |
| 35 | 4254681 | Трубка | 1 |
| 36 | 4254682 | Трубка | 1 |
| 37 | 4254683 | Трубка | 1 |
| 38 | 4130169 | Штуцер трубки | 8 |
| 39 | 4130175 | Штуцер трубки | 2 |
| 40 | 4130192 | Штуцер трубки | 3 |
| 41 | 4263315 | Трубка | 1 |
| 42 | 4263391 | Трубка | 1 |
| 43 | 4263896 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
