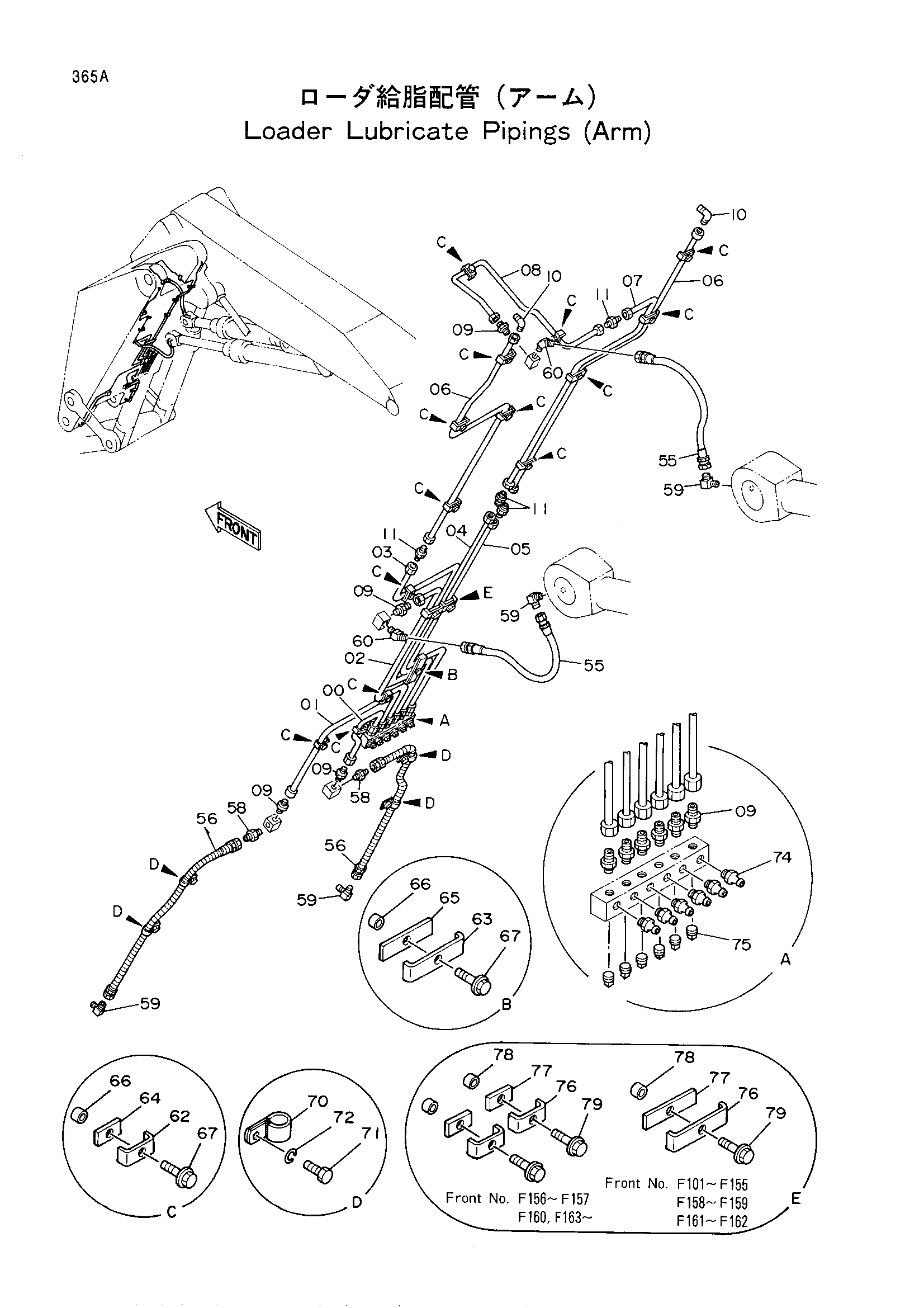

Погрузчик смазка трубопроводы (рукоять) — HITACHI EX700
Заводская схема «Погрузчик смазка трубопроводы (рукоять)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272196 | Трубка | 1 |
| 01 | 4272197 | Трубка | 1 |
| 02 | 4272198 | Трубка | 1 |
| 03 | 4272199 | Трубка | 1 |
| 04 | 4272200 | Трубка | 1 |
| 05 | 4272201 | Трубка | 1 |
| 06 | 4272440 | Трубка | 2 |
| 07 | 4272202 | Трубка | 1 |
| 08 | 4272274 | Трубка | 1 |
| 09 | 4130169 | Штуцер трубки | 10 |
| 10 | 4130175 | Штуцер трубки | 2 |
| 11 | 4130192 | Штуцер трубки | 4 |
| 55 | 4055174 замена: 4367714 | Шланг | 2 |
| 55 | 4055174 | Шланг | 2 |
| 55 | 4367714 | Шланг | 2 |
| 55 | 4367714 | Шланг | 2 |
| 56 | 4250097 | Шланг | 2 |
| 56 | 4250097 | Шланг | 2 |
| 56 | 4367715 | Шланг | 2 |
| 56 | 4367715 | Шланг | 2 |
| 58 | 94-1301 | Адаптер | 2 |
| 59 | 94-1401 | Угловой штуцер | 4 |
| 60 | 94-1501 | Угловой штуцер | 2 |
| 62 | 4269656 | Хомут | 14 |
| 63 | 4273720 | Хомут | 1 |
| 64 | 4269657 | Резиновая прокладка | 14 |
| 65 | 4273721 | Резиновая прокладка | 1 |
| 66 | 4269658 | Проставка | 15 |
| 67 | J011030 | Болт с шайбой | 15 |
| 70 | 4190262 | Зажим | 4 |
| 70 | 4190262 | Зажим | 4 |
| 70 | 4190263 | Зажим | 4 |
| 70 | 4190263 | Зажим | 4 |
| 71 | J901016 | Болт | 4 |
| 72 | A590910 | Пружинная шайба | 4 |
| 74 | J75482 | Пресс-маслёнка | 6 |
| 75 | 94-2022 | Пробка | 6 |
| 76 | 4269656 | Хомут | 2 |
| 76 | 4269656 | Хомут | 2 |
| 76 | 4269656 | Хомут | 2 |
| 76 | 4273720 | Хомут | 1 |
| 76 | 4273720 | Хомут | 1 |
| 76 | 4273720 | Хомут | 1 |
| 77 | 4269657 | Резиновая прокладка | 2 |
| 77 | 4269657 | Резиновая прокладка | 2 |
| 77 | 4269657 | Резиновая прокладка | 2 |
| 77 | 4273721 | Резиновая прокладка | 1 |
| 77 | 4273721 | Резиновая прокладка | 1 |
| 77 | 4273721 | Резиновая прокладка | 1 |
| 78 | 4269658 | Проставка | 1 |
| 78 | 4269658 | Проставка | 1 |
| 78 | 4269658 | Проставка | 1 |
| 78 | 4269658 | Проставка | 2 |
| 78 | 4269658 | Проставка | 2 |
| 78 | 4269658 | Проставка | 2 |
| 79 | J011030 | Болт с шайбой | 1 |
| 79 | J011030 | Болт с шайбой | 1 |
| 79 | J011030 | Болт с шайбой | 1 |
| 79 | J011030 | Болт с шайбой | 2 |
| 79 | J011030 | Болт с шайбой | 2 |
| 79 | J011030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
