Основной трубопроводы (3) — HITACHI EX700

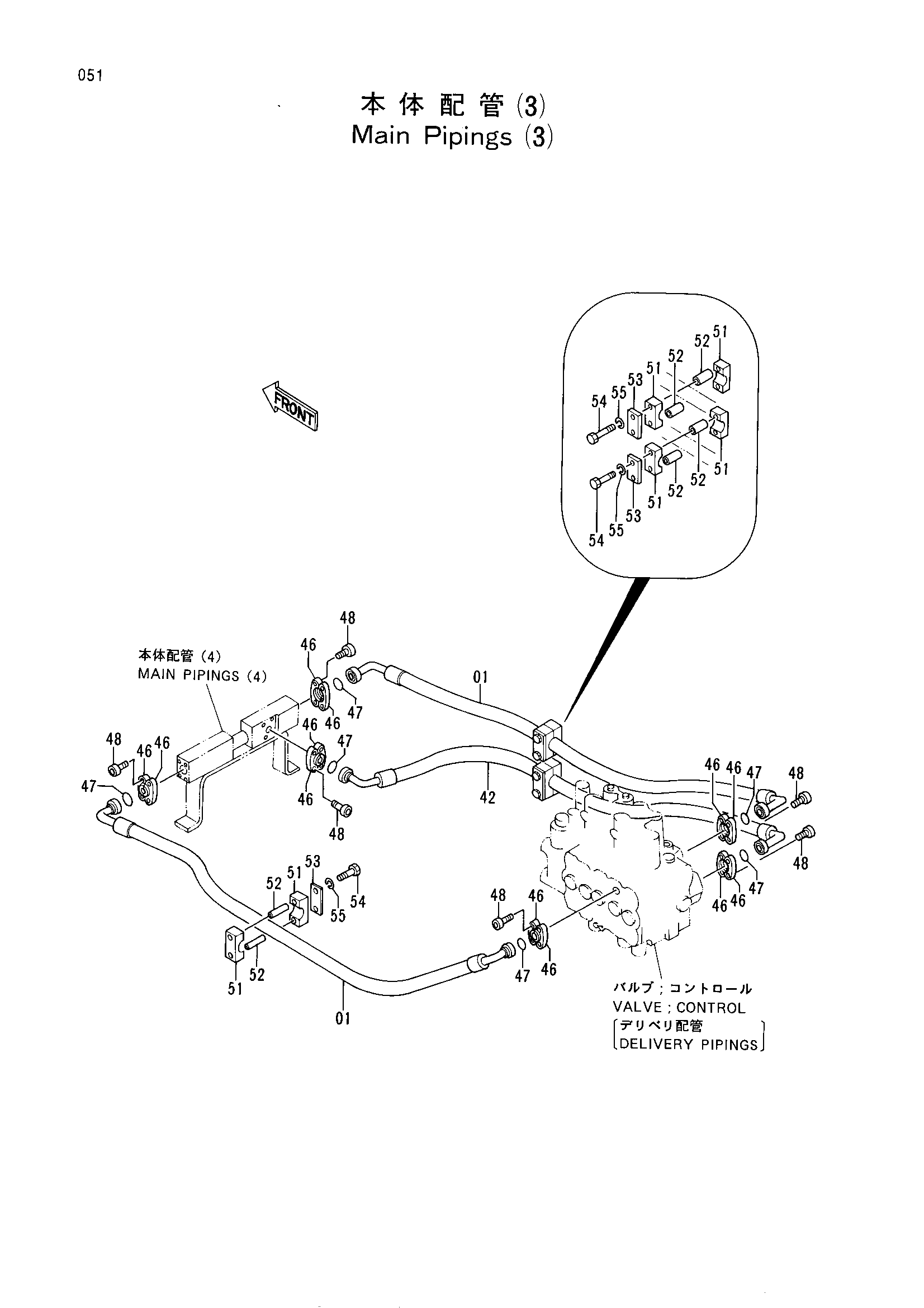

Заводская схема «Основной трубопроводы (3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4247386 замена: 4277091 | Шланг | 2 |
| 01 | 4277091 | Шланг | 2 |
| 42 | 4247387 замена: 4277092 | Шланг | 1 |
| 42 | 4277092 | Шланг | 1 |
| 46 | 4089703 | Разъёмный фланец | 12 |
| 47 | 4508805 | Уплотнительное кольцо | 6 |
| 48 | M341445 | Болт с внутренним шестигранником | 24 |
| 51 | 4207036 | Хомут | 6 |
| 52 | 4207037 | Проставка | 6 |
| 53 | 4207038 | Пластина | 3 |
| 54 | J901290 | Болт | 6 |
| 55 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
