Тормозной клапан — HITACHI EX700

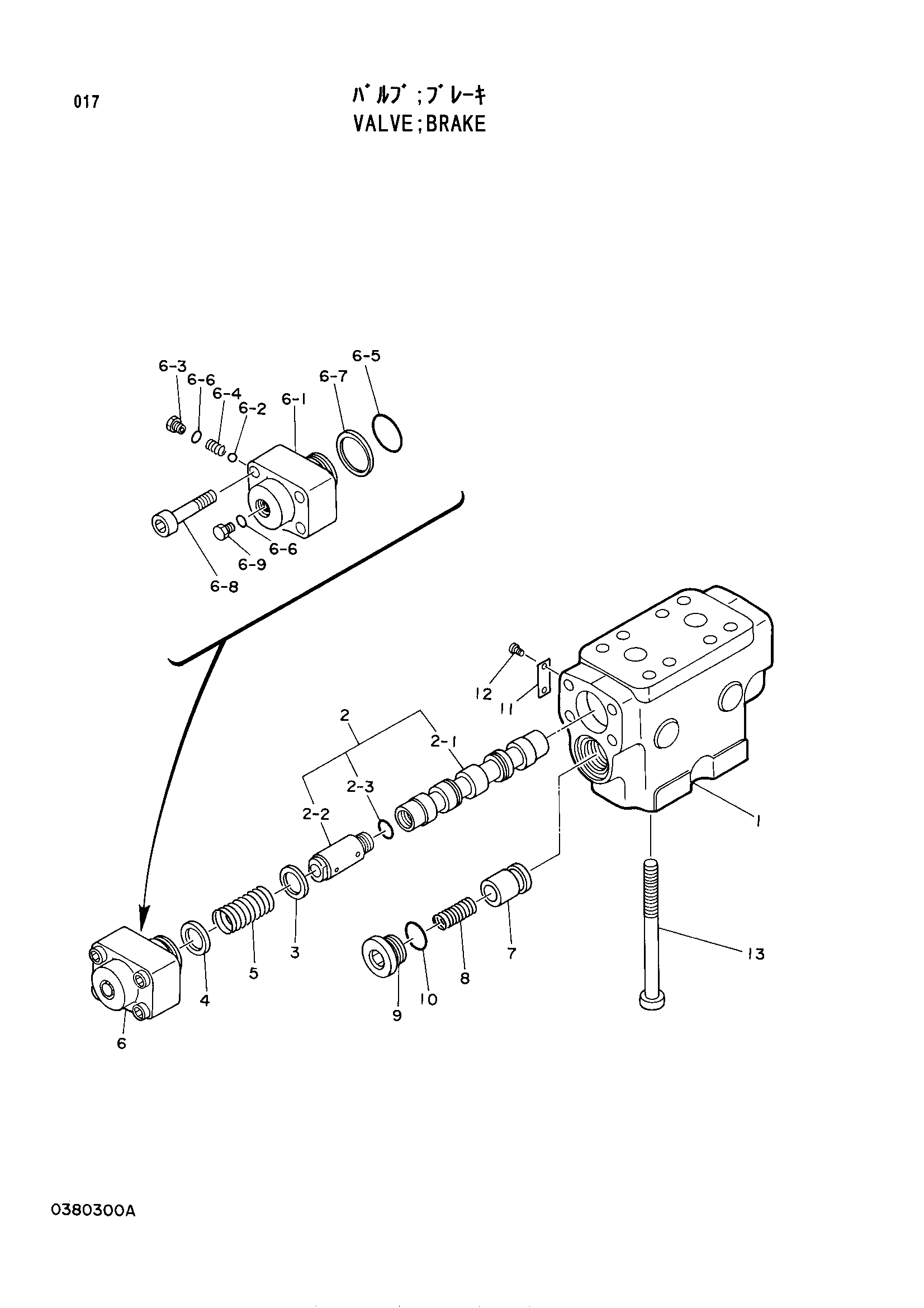

Заводская схема «Тормозной клапан» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4217950 | Тормозной клапан | 1 | |
| 2-3 | 4506418 | Уплотнительное кольцо | 2 |
| 3 | 0163601 | Седло пружины | 2 |
| 4 | 0380301 | Седло пружины | 2 |
| 5 | 0352302 | Пружина | 2 |
| 6 | 0352303 | Колпачок в сборе | 2 |
| 6-5 | A811040 | Уплотнительное кольцо | 1 |
| 6-6 | 4506408 | Уплотнительное кольцо | 2 |
| 7 | 0352304 | Обратный клапан | 2 |
| 8 | 0352305 | Пружина | 2 |
| 9 | 0352306 | Пробка | 2 |
| 10 | 4506429 | Уплотнительное кольцо | 2 |
| 13 | 0352307 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
