Управление двигателем рычаг (2) — HITACHI EX700

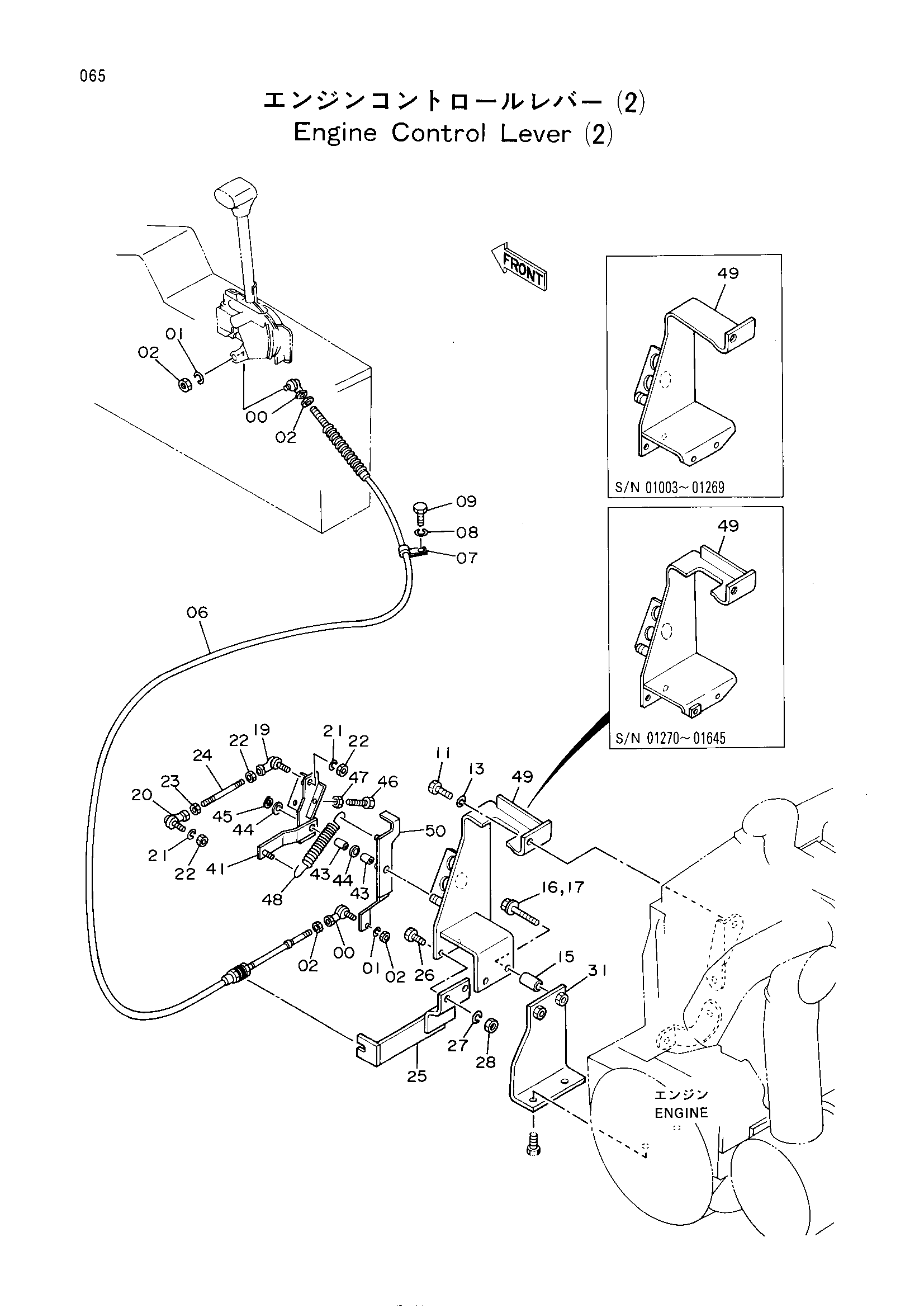

Заводская схема «Управление двигателем рычаг (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056016 | Шарнир | 2 |
| 01 | A590905 | Пружинная шайба | 2 |
| 02 | M500504 | Гайка | 4 |
| 06 | 4248348 | Трос управления | 1 |
| 06 | 4278432 | Трос управление<высокая кабина> | 1 |
| 07 | 4190276 | Зажим | 3 |
| 08 | A590910 | Пружинная шайба | 3 |
| 09 | J901016 | Болт | 3 |
| 11 | 4225413 | Болт | 1 |
| 11 | 4225413 | Болт | 1 |
| 11 | 4285708 | Болт | 1 |
| 13 | A590914 | Пружинная шайба | 1 |
| 15 | 4224387 | Проставка | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4223594 | Болт | 2 |
| 17 | 4287820 | Болт | 2 |
| 17 | J021230 | Болт с шайбой | 2 |
| 19 | 4056018 | Шарнир | 1 |
| 20 | 4140064 | Шарнир | 1 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | M500807 | Гайка | 3 |
| 23 | M580008 | Гайка (левый) | 1 |
| 24 | 4250340 | Шток | 1 |
| 25 | 7019991 | Опора | 1 |
| 26 | J901230 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J950012 | Гайка | 2 |
| 31 | 8065811 | Кронштейн | 1 |
| 41 | 7019849 | Рычаг | 1 |
| 43 | 4173387 | Втулка | 2 |
| 44 | A590114 | Плоская шайба | 2 |
| 45 | 991337 | Стопорное кольцо | 1 |
| 46 | 4188376 | Механизм натяжения | 3 |
| 47 | 4122395 | Гайка | 3 |
| 48 | 4224529 | Пружина растяжения | 1 |
| 49 | 7019955 | Кронштейн | 1 |
| 49 | 7025036 замена: 7026609 | Кронштейн | 1 |
| 49 | 7026609 | Кронштейн | 1 |
| 49 | 7031498 | Кронштейн | 1 |
| 50 | 7019989 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
