Гидрораспределитель <погрузчик> — HITACHI EX700

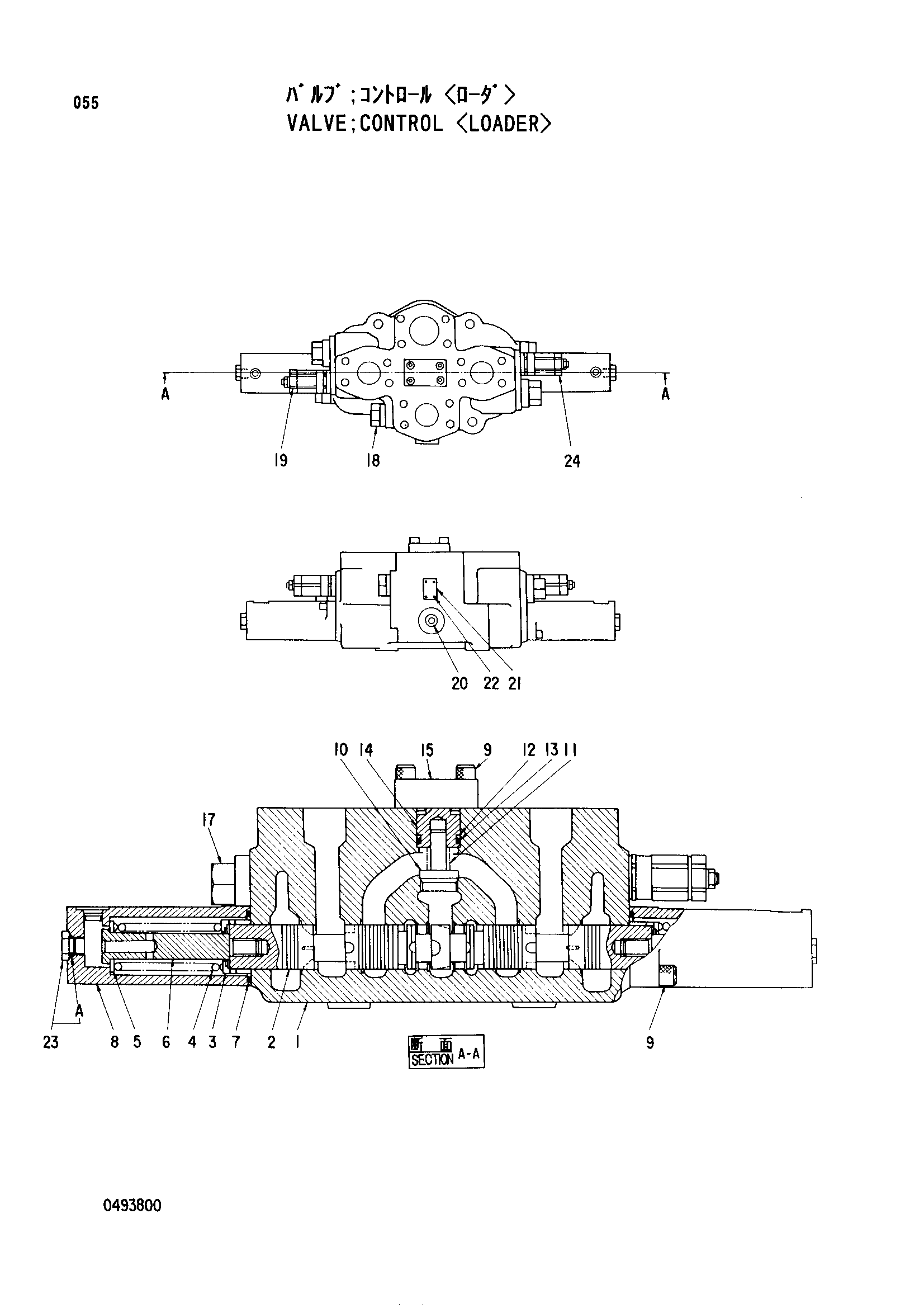

Заводская схема «Гидрораспределитель <погрузчик>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4288410 | Гидрораспределитель | 1 | |
| 3 | 0319801 | Седло пружины | 2 |
| 4 | 0319802 | Пружина | 2 |
| 5 | 0319803 | Седло пружины | 2 |
| 6 | 0319804 | Концевой | 2 |
| 7 | 4153538 | Уплотнительное кольцо | 2 |
| 8 | 0319805 | Колпачок | 2 |
| 9 | 0319806 | Болт с внутренним шестигранником | 8 |
| 10 | 0319814 | Тарельчатый клапан | 1 |
| 11 | 0319815 | Пружина | 1 |
| 12 | 0456101 | Опорное кольцо | 1 |
| 13 | 4297382 | Уплотнительное кольцо | 1 |
| 14 | 0319816 | Пробка | 1 |
| 15 | 0319810 | Пластина | 1 |
| 17 | 4306661 | Клапан | 2 |
| 18 | 0337301 | Пробка в сборе | 1 |
| 19 | 4323190 | Предохранительный клапан | 1 |
| 20 | 0113504 | Пробка | 1 |
| 23 | 0218607 | Пробка в сборе | 2 |
| 23A | 0151904 | Уплотнительное кольцо | 1 |
| 24 | 4323191 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
