Автоматическая смазка система (рукоять) <EX700BE> — HITACHI EX700

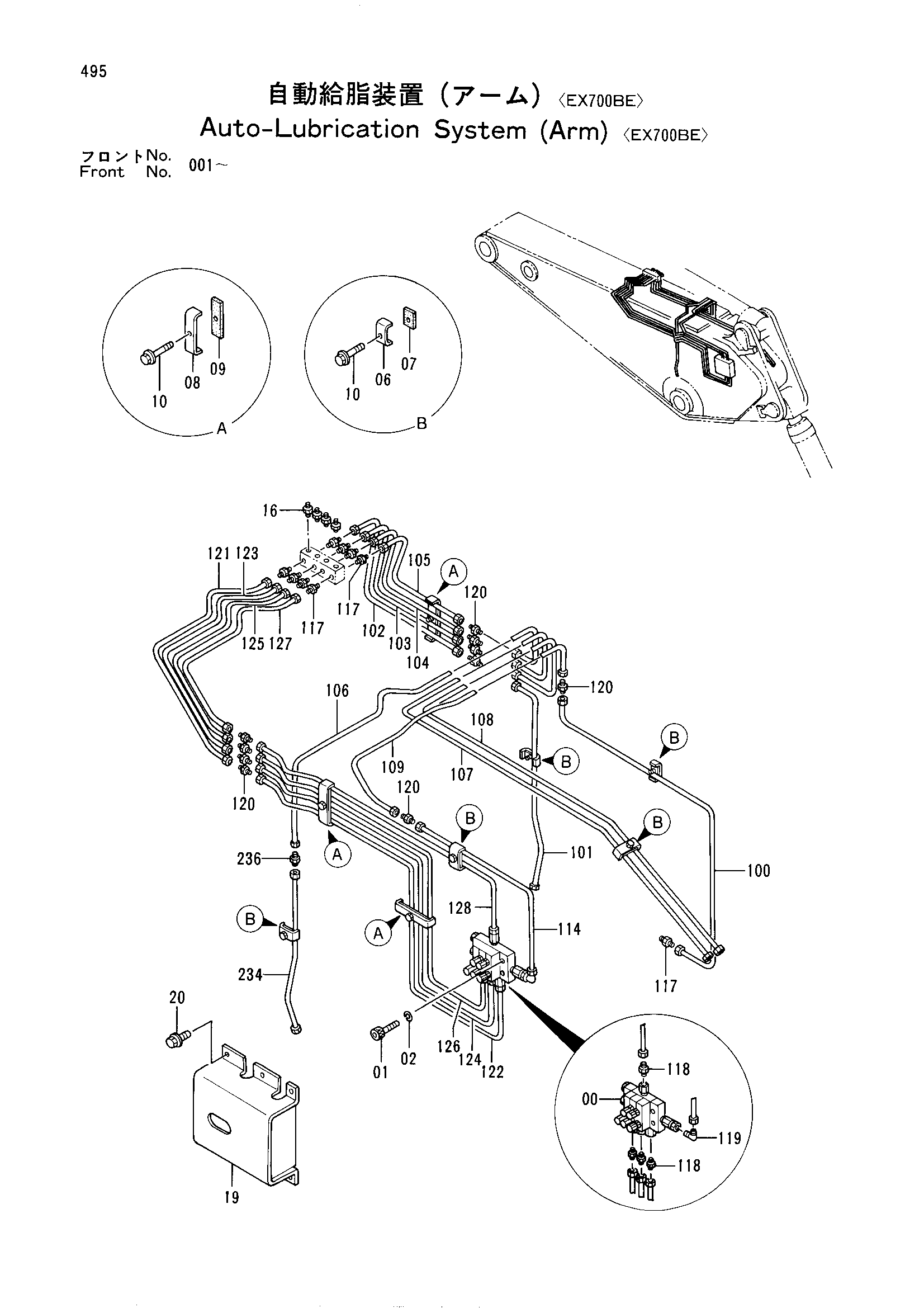

Заводская схема «Автоматическая смазка система (рукоять) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284344 | Клапан | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 06 | 4032160 | Хомут | 5 |
| 07 | 4032161 | Резиновая прокладка | 5 |
| 08 | 4032158 | Хомут | 3 |
| 09 | 4032159 | Резиновая прокладка | 3 |
| 10 | J011228 | Болт с шайбой | 8 |
| 16 | J75482 | Пресс-маслёнка | 5 |
| 19 | 7025086 | Крышка | 1 |
| 20 | J011020 | Болт с шайбой | 6 |
| 100 | 4304618 | Трубка | 1 |
| 101 | 4304613 | Трубка | 1 |
| 102 | 4304615 | Трубка | 1 |
| 103 | 4304614 | Трубка | 1 |
| 104 | 4304616 | Трубка | 1 |
| 105 | 4304617 | Трубка | 1 |
| 106 | 4304513 | Трубка | 1 |
| 107 | 4304514 | Трубка | 1 |
| 108 | 4304515 | Трубка | 1 |
| 109 | 4304516 | Трубка | 1 |
| 114 | 4304521 | Трубка | 1 |
| 117 | 4130169 | Штуцер трубки | 11 |
| 118 | 4130168 | Штуцер трубки | 6 |
| 119 | 4130175 | Штуцер трубки | 1 |
| 120 | 4130192 | Штуцер трубки | 10 |
| 121 | 4305077 | Трубка | 1 |
| 122 | 4305078 | Трубка | 1 |
| 123 | 4305079 | Трубка | 1 |
| 124 | 4305080 | Трубка | 1 |
| 125 | 4305081 | Трубка | 1 |
| 126 | 4305082 | Трубка | 1 |
| 127 | 4305083 | Трубка | 1 |
| 128 | 4305084 | Трубка | 1 |
| 234 | 4254688 | Трубка | 1 |
| 236 | 4130192 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
