Передний трубопроводы для NPK гидромолот (2) <EX700BE> — HITACHI EX700

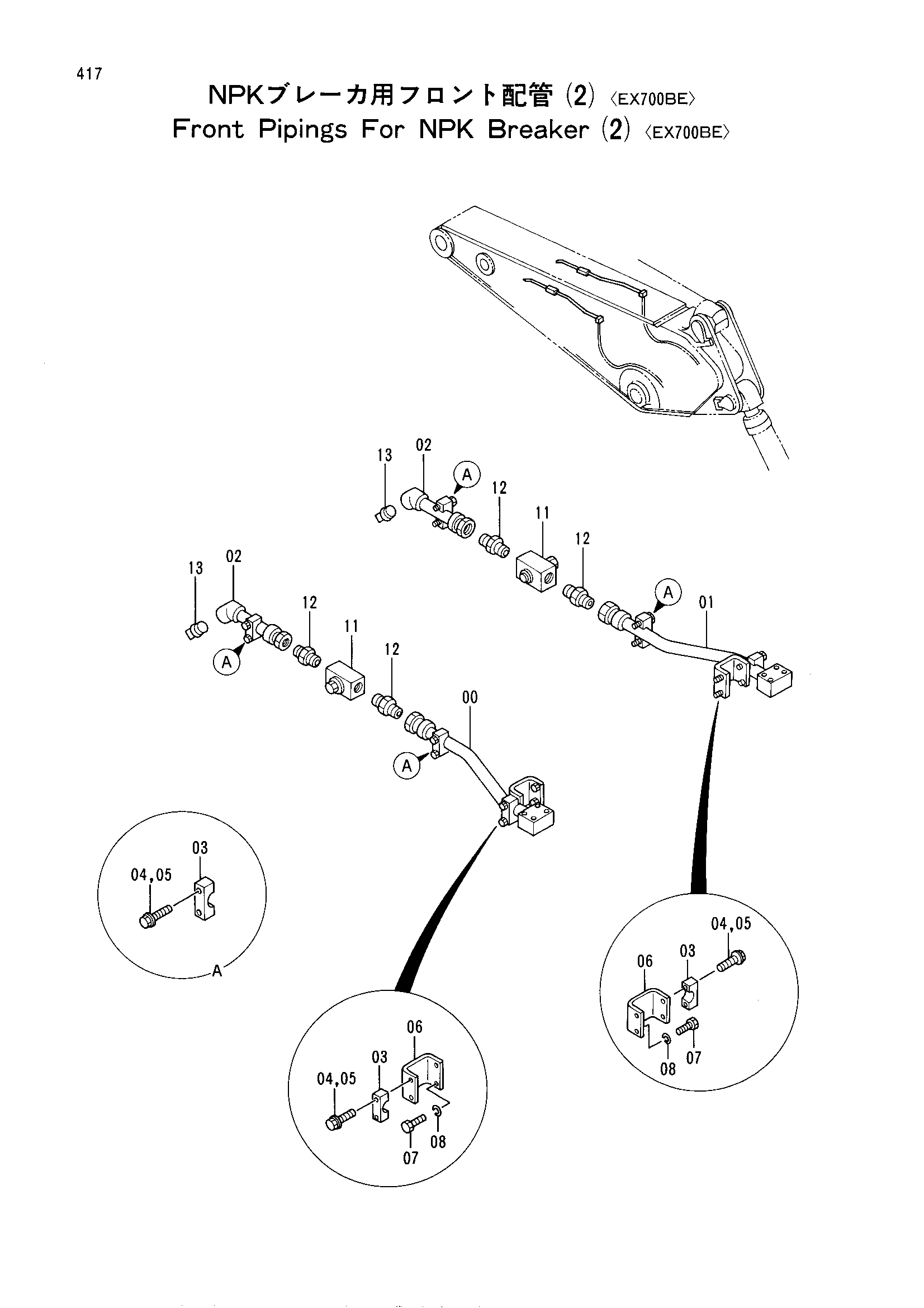

Заводская схема «Передний трубопроводы для NPK гидромолот (2) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055728 | Трубка | 1 |
| 01 | 8055729 | Трубка | 1 |
| 02 | 9732176 | Трубка | 2 |
| 03 | 4118860 | Хомут трубки | 6 |
| 04 | A590912 | Пружинная шайба | 12 |
| 05 | J011275 | Болт с шайбой | 12 |
| 05 | J901270 замена: J011275 | Болт | 12 |
| 06 | 3045526 | Кронштейн | 2 |
| 07 | J901235 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 4 |
| 11 | 4239440 | Запорный клапан | 2 |
| 12 | 94-1306 | Адаптер | 4 |
| 13 | 94-2027 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
