Каталог запчастей HITACHI
Электрооборудование (6) — HITACHI EX700

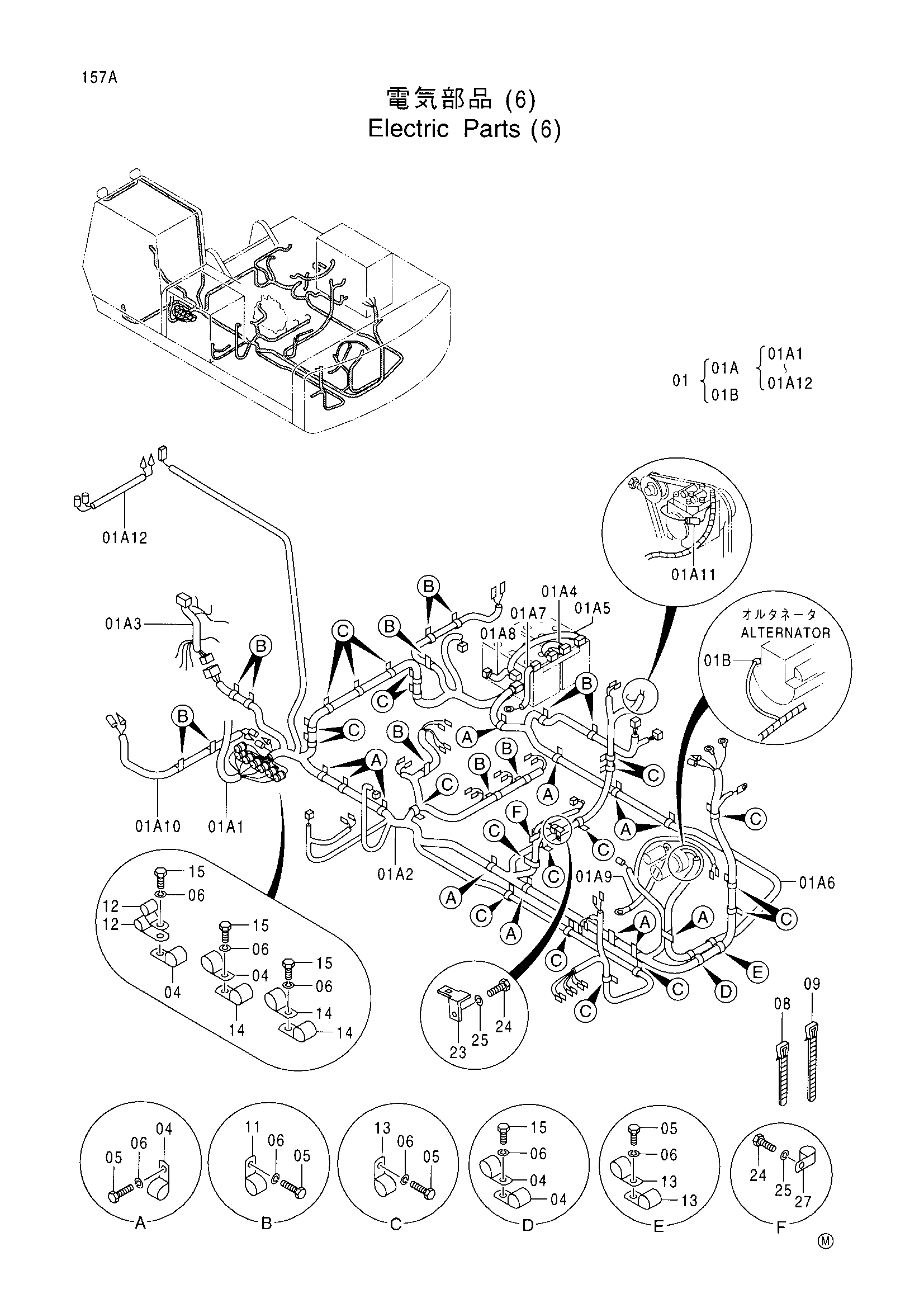

Заводская схема «Электрооборудование (6)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9137213 замена: 4351335 | Жгут проводов | 1 |
| 01 | 9137213 замена: 9139541 | Жгут проводов | 1 |
| 01 | 9139541 замена: 9155090 | Жгут проводов | 1 |
| 01 | 9139541 замена: 4250350 | Жгут проводов | 1 |
| 01 | 9139541 | Жгут проводов | 1 |
| 01 | 9155090 | Жгут проводов | 1 |
| 01 | 9155090 | Жгут проводов | 1 |
| 01 | 9155090 | Жгут проводов | 1 |
| 01A | 4220978 замена: 4325625 | Жгут проводов | 1 |
| 01A | 4220978 замена: 4326089 | Жгут проводов | 1 |
| 01A | 4325625 замена: 4326089 | Жгут проводов | 1 |
| 01A | 4325625 замена: 4339708 | Жгут проводов | 1 |
| 01A | 4325625 замена: 9137213 | Жгут проводов | 1 |
| 01A | 4339692 замена: 4351335 | Жгут проводов | 1 |
| 01A | 4339692 замена: 9139541 | Жгут проводов | 1 |
| 01A | 4346760 | Жгут проводов | 1 |
| 01A | 4346760 | Жгут проводов | 1 |
| 01A | 4346760 | Жгут проводов | 1 |
| 01A | 4376060 | Жгут проводов | 1 |
| 01A | 4376060 | Жгут проводов | 1 |
| 01A | 4376060 | Жгут проводов | 1 |
| 01A1 | 1019846 | Жгут проводов | 1 |
| 01A1 | 1019846 | Жгут проводов | 1 |
| 01A1 | 1019846 | Жгут проводов | 1 |
| 01A1 | 1023835 | Жгут проводов | 1 |
| 01A1 | 1023835 | Жгут проводов | 1 |
| 01A1 | 1023835 | Жгут проводов | 1 |
| 01A10 | 3077303 | Жгут проводов провод(звуковой сигнал выключатель) | 1 |
| 01A11 | 4208344 | Диод | 1 |
| 01A12 | 4355062 | Жгут проводов | 1 |
| 01A2 | 1019847 | Жгут проводов провод(оутсиде OF кабина) | 1 |
| 01A2 | 1023834 | Жгут проводов провод(оутсиде OF кабина) | 1 |
| 01A2 | 2023833 | Жгут проводов провод(оутсиде OF кабина) | 1 |
| 01A3 | 2040480 | Жгут проводов | 1 |
| 01A3 | 2040480 | Жгут проводов | 1 |
| 01A3 | 2040480 | Жгут проводов | 1 |
| 01A3 | 2040481 | Жгут проводов | 1 |
| 01A3 | 2040481 | Жгут проводов | 1 |
| 01A3 | 2040481 | Жгут проводов | 1 |
| 01A4 | 3077299 | Жгут проводов провод(аккумулятор ~ аккумулятор) | 1 |
| 01A5 | 3077300 | Жгут проводов провод-) (аккумулятор(+) ~ аккумулятор | 1 |
| 01A6 | 3077301 | Жгут проводов провод) (аккумулятор реле ~ старте | 1 |
| 01A7 | 3077298 | Жгут проводов провод(аккумулятор(-) ~ масса) | 1 |
| 01A8 | 3077296 | Жгут проводов провод(аккумулятор реле ~ гидромолот) | 1 |
| 01A9 | 3077297 | Жгут проводов провод(стартер гидромотор ~ масса) | 1 |
| 01B | 4343524 | Трос | 1 |
| 04 | 4190263 | Зажим 25 | 16 |
| 05 | J901016 | Болт | 48 |
| 06 | A590910 | Пружинная шайба | 51 |
| 08 | 4055311 | Зажим лента 140 | 20 |
| 09 | 4055312 | Зажим лента 250 | 20 |
| 11 | 4190261 | Зажим 10 | 12 |
| 12 | 4190253 | Зажим 16 | 2 |
| 13 | 4190273 | Зажим 18 | 22 |
| 14 | 4192035 | Зажим 28 | 3 |
| 15 | J901025 | Болт | 3 |
| 23 | 4336875 | Кронштейн | 1 |
| 24 | J901016 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
