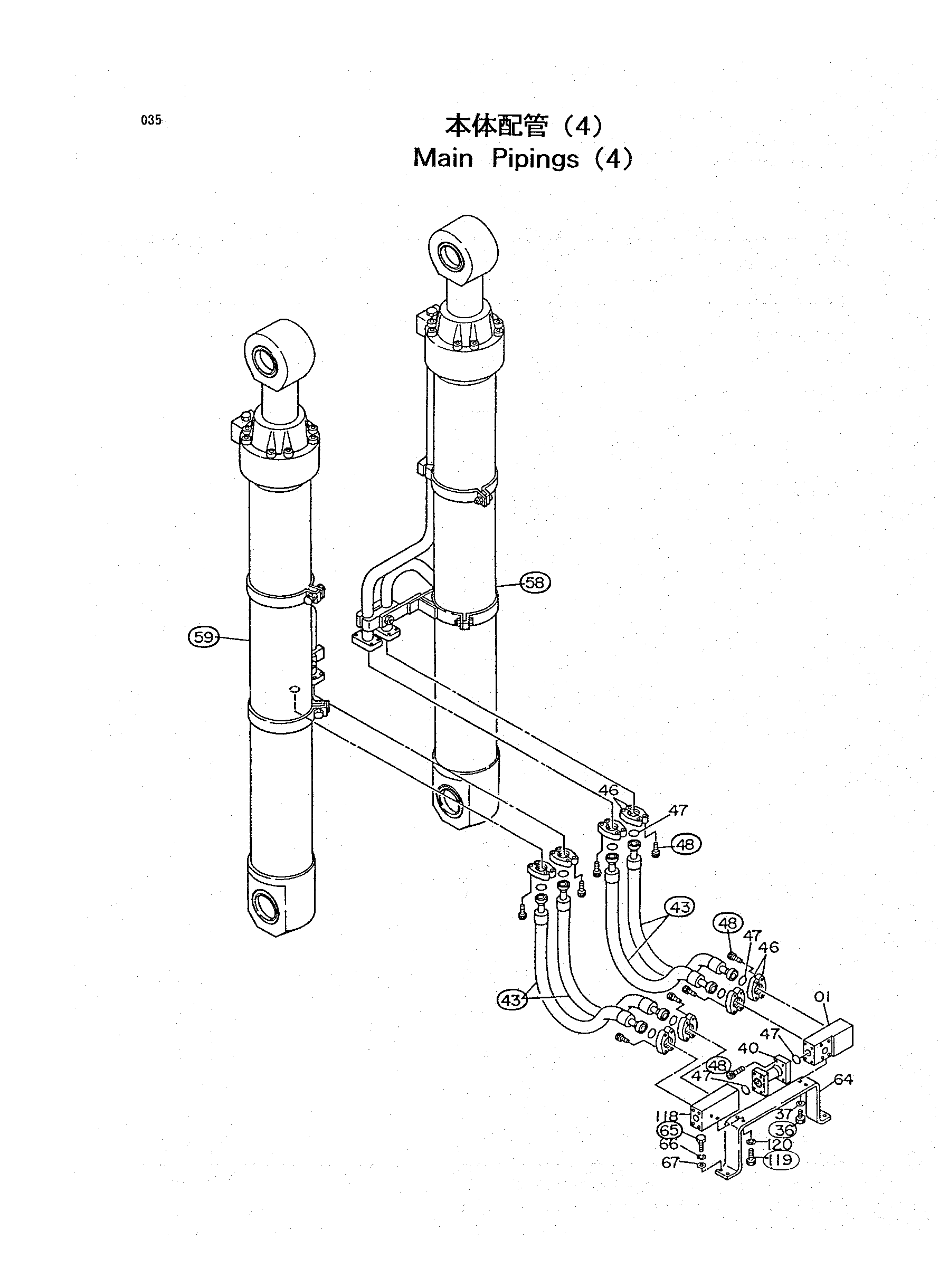

Основной трубопроводы (4) — HITACHI EX700
Заводская схема «Основной трубопроводы (4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 36 | 4273209 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 43 | 4272336 | Шланг | 4 |
| 48 | 4146848 | Болт с внутренним шестигранником | 40 |
| 58 | 4270708 | Гидроцилиндр стрелы (правый) | 1 |
| 58 | 4331161 | Гидроцилиндр стрелы (правый) | 1 |
| 59 | 4270709 | Гидроцилиндр стрелы (левый) | 1 |
| 59 | 4331162 | Гидроцилиндр стрелы (левый) | 1 |
| 65 | 4273209 | Болт | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 67 | A590112 | Плоская шайба | 4 |
| 119 | 4273209 | Болт | 2 |
| 120 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
