Хигх-лов велокитй трубопроводы для MKB гидромолот (1) <EX7 — HITACHI EX700

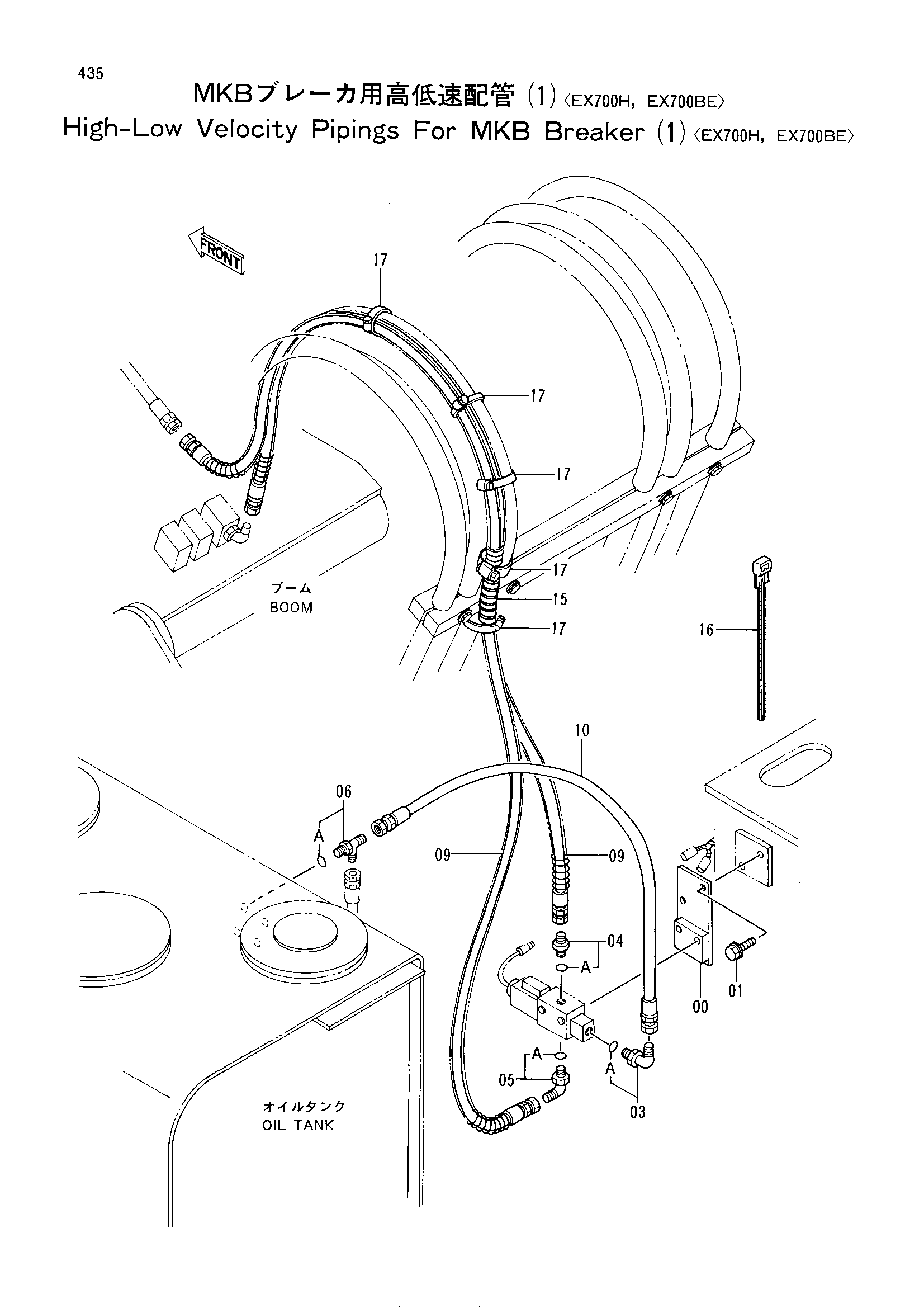

Заводская схема «Хигх-лов велокитй трубопроводы для MKB гидромолот (1) <EX7» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741174 | Пластина | 1 |
| 01 | J010825 | Болт с шайбой | 2 |
| 03 | 4112300 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4042030 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4269617 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4326024 | Шланг | 2 |
| 10 | 4262277 | Шланг | 1 |
| 15 | 4149557 | Защитный кожух | 4 |
| 16 | 4055312 | Ленточный зажим | 5 |
| 17 | 4504491 | Хомут шланга | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
