Кондиционер (2) <высокая кабина> — HITACHI EX700

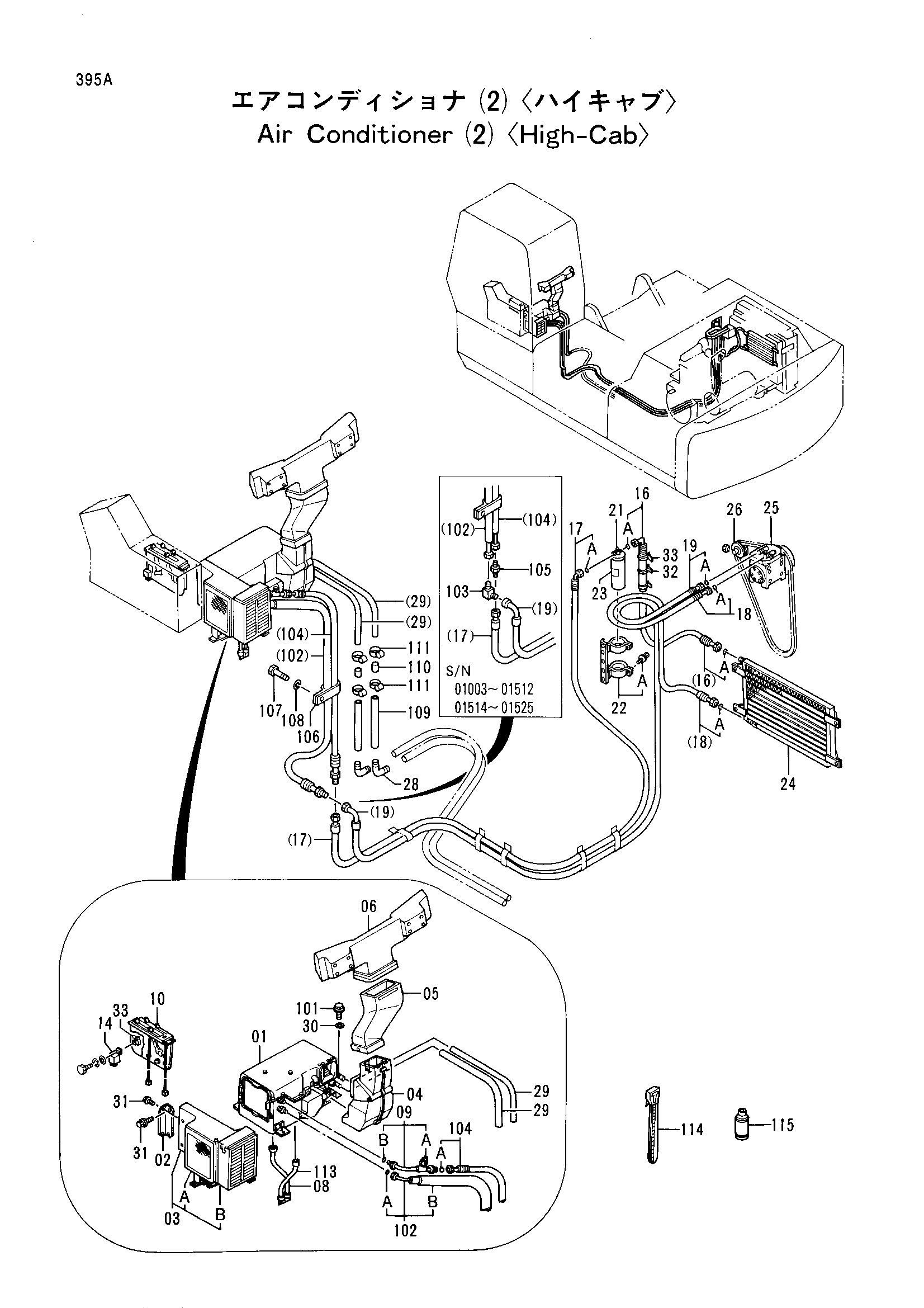

Заводская схема «Кондиционер (2) <высокая кабина>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-33 | 4224209 | Кондиционер в сборе | 1 |
| 01 | 4234790 | Блок (кондиционер)<для детали: se | 1 |
| 02 | 4251891 | Кронштейн | 1 |
| 03 | 4251892 | Короб | 1 |
| 03A | 4234794 | Фильтр воздушный | 1 |
| 03B | 4234793 | Фильтрующий элемент | 1 |
| 04 | 4251893 | Воздуховод | 1 |
| 05 | 4251894 | Воздуховод | 1 |
| 06 | 4251895 | Воздуховод | 1 |
| 08 | 4251897 | Шланг | 1 |
| 09 | 4234803 | Трубка | 1 |
| 09A | 4234804 | Датчик давления | 1 |
| 09B | 4234805 | Уплотнительное кольцо | 1 |
| 10 | 4234806 | Панель (кондиционер)<для детали: s | 1 |
| 14 | 4234810 | Реле | 1 |
| 16 | 4252001 | Шланг | 1 |
| 16A | 4234805 | Уплотнительное кольцо | 2 |
| 17 | 4252002 | Шланг | 1 |
| 17A | 4234805 | Уплотнительное кольцо | 2 |
| 18 | 4252003 | Шланг | 1 |
| 18A | 4234817 | Уплотнительное кольцо | 2 |
| 19 | 4234816 | Шланг | 1 |
| 19A | 4234817 | Уплотнительное кольцо | 2 |
| 19B | 4235881 | Защитный кожух | 1 |
| 21 | 4234818 | Бак рекеивер | 1 |
| 22 | 4234819 | Держатель | 1 |
| 22A | 4236445 | Болт с шайбой | 2 |
| 23 | 4237983 | Пластина | 1 |
| 24 | 4234820 | Конденсатор | 1 |
| 25 | 4234821 | Компрессор (аир-конд.)<для детали: se | 1 |
| 26 | 4252004 | Шкив (аир-кондитионе<для детали: se | 1 |
| 28 | 4252005 | Соединение трубка | 2 |
| 29 | 4252006 | Водяной шланг | 2 |
| 30 | 4235883 | Шайба | 6 |
| 31 | 4236446 | Болт с шайбой | 6 |
| 32 | 4235884 | Защитный кожух | 9 |
| 33 | 4235885 | Ленточный зажим | 40 |
| 101 | J021025 | Болт с шайбой | 6 |
| 102 | 4278433 | Шланг | 1 |
| 102 | 4278433 | Шланг | 1 |
| 102 | 4340288 | Шланг | 1 |
| 102 | 4340288 | Шланг | 1 |
| 102A | 4234817 | Уплотнительное кольцо | 2 |
| 102A | 4234817 | Уплотнительное кольцо | 2 |
| 102A | 4350206 | Уплотнительное кольцо | 1 |
| 102A | 4350206 | Уплотнительное кольцо | 1 |
| 102B | 4235881 | Защитный кожух | 1 |
| 103 | 4251512 | Угловой штуцер | 1 |
| 103 | 4251512 | Угловой штуцер | 1 |
| 104 | 4278434 | Шланг | 1 |
| 104 | 4278434 | Шланг | 1 |
| 104 | 4363092 | Шланг | 1 |
| 104 | 4363092 | Шланг | 1 |
| 104A | 4234805 | Уплотнительное кольцо | 2 |
| 104A | 4234805 | Уплотнительное кольцо | 2 |
| 104A | 4350187 | Уплотнительное кольцо | 1 |
| 104A | 4350187 | Уплотнительное кольцо | 1 |
| 105 | 4245206 | Унион | 1 |
| 105 | 4245206 | Унион | 1 |
| 106 | 4190266 | Зажим | 1 |
| 107 | J901016 | Болт | 1 |
| 108 | A590910 | Пружинная шайба | 1 |
| 109 | 4278435 | Резиновый шланг | 2 |
| 110 | 4234823 | Соединение шланг | 2 |
| 111 | 4507228 | Хомут шланга | 4 |
| 113 | 4278437 | Шланг | 2 |
| 114 | 4055312 | Ленточный зажим | 2 |
| 115 | 4315651 | GAS | 7 |
| 115 | 4315651 | GAS | 7 |
| 115 | 4351827 | GAS | 5 |
| 115 | 4351827 | GAS | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
