Основной трубопроводы (погрузчик) — HITACHI EX700

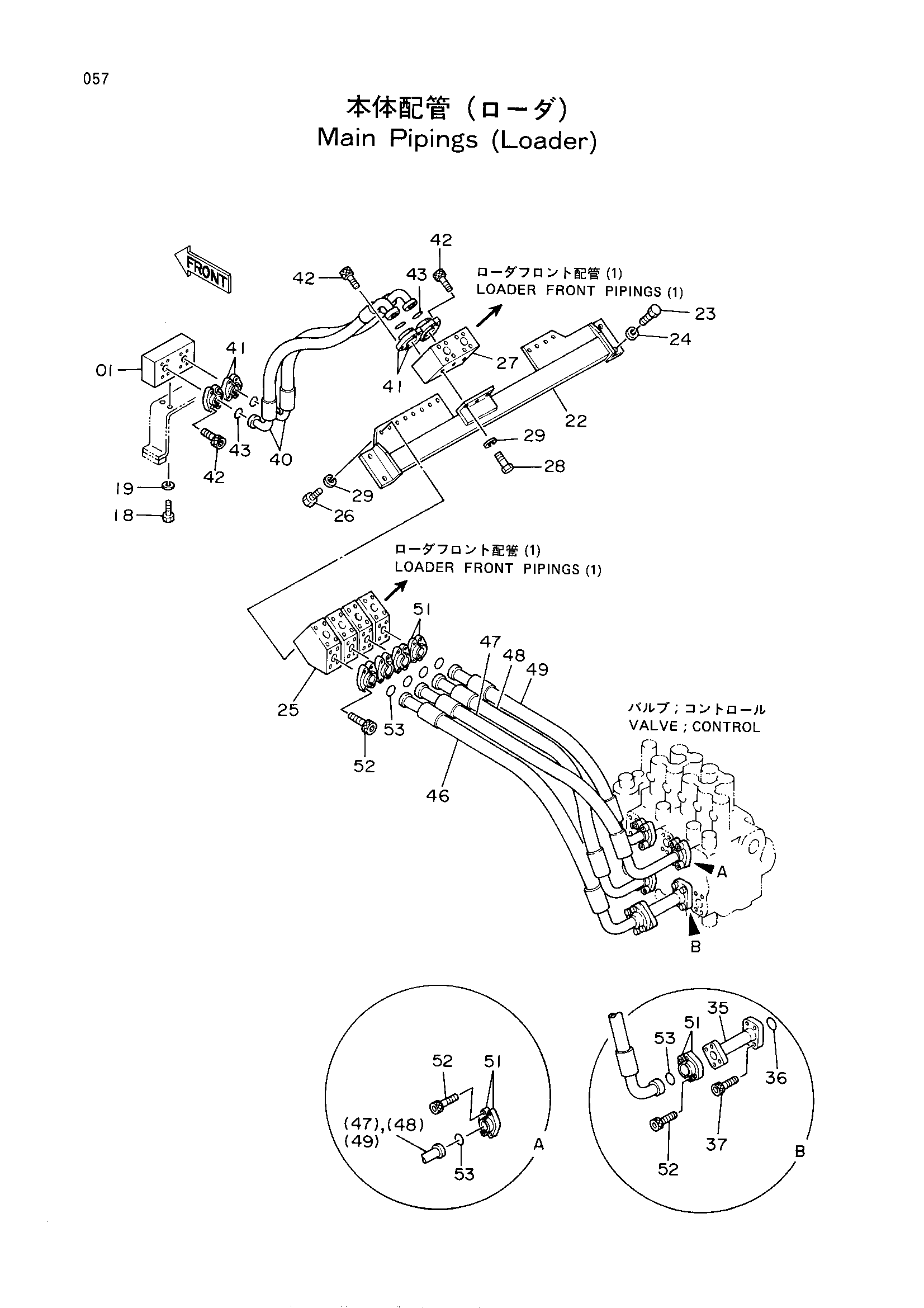

Заводская схема «Основной трубопроводы (погрузчик)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2030337 | Блок | 1 |
| 18 | J901230 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 22 | 7024984 | Опора | 1 |
| 23 | J901440 | Болт | 4 |
| 24 | A590914 | Пружинная шайба | 4 |
| 25 | 2032598 | Блок | 4 |
| 26 | J901225 | Болт | 8 |
| 27 | 2032606 | Блок | 1 |
| 28 | J901228 | Болт | 3 |
| 29 | A590912 | Пружинная шайба | 11 |
| 35 | 8042534 | Трубка | 1 |
| 36 | 4508805 | Уплотнительное кольцо | 1 |
| 37 | M341445 | Болт с внутренним шестигранником | 4 |
| 40 | 4273953 замена: 4318400 | Шланг | 2 |
| 40 | 4318400 | Шланг | 2 |
| 41 | 4085560 | Разъёмный фланец | 8 |
| 42 | M341240 | Болт с внутренним шестигранником | 16 |
| 43 | 966993 | Уплотнительное кольцо | 4 |
| 46 | 4284957 | Шланг | 1 |
| 47 | 4284956 | Шланг | 1 |
| 48 | 4284958 | Шланг | 1 |
| 49 | 4284959 | Шланг | 1 |
| 51 | 4089703 | Разъёмный фланец | 16 |
| 52 | M341445 | Болт с внутренним шестигранником | 32 |
| 53 | 4508805 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
