Крышка двигателя — HITACHI EX700

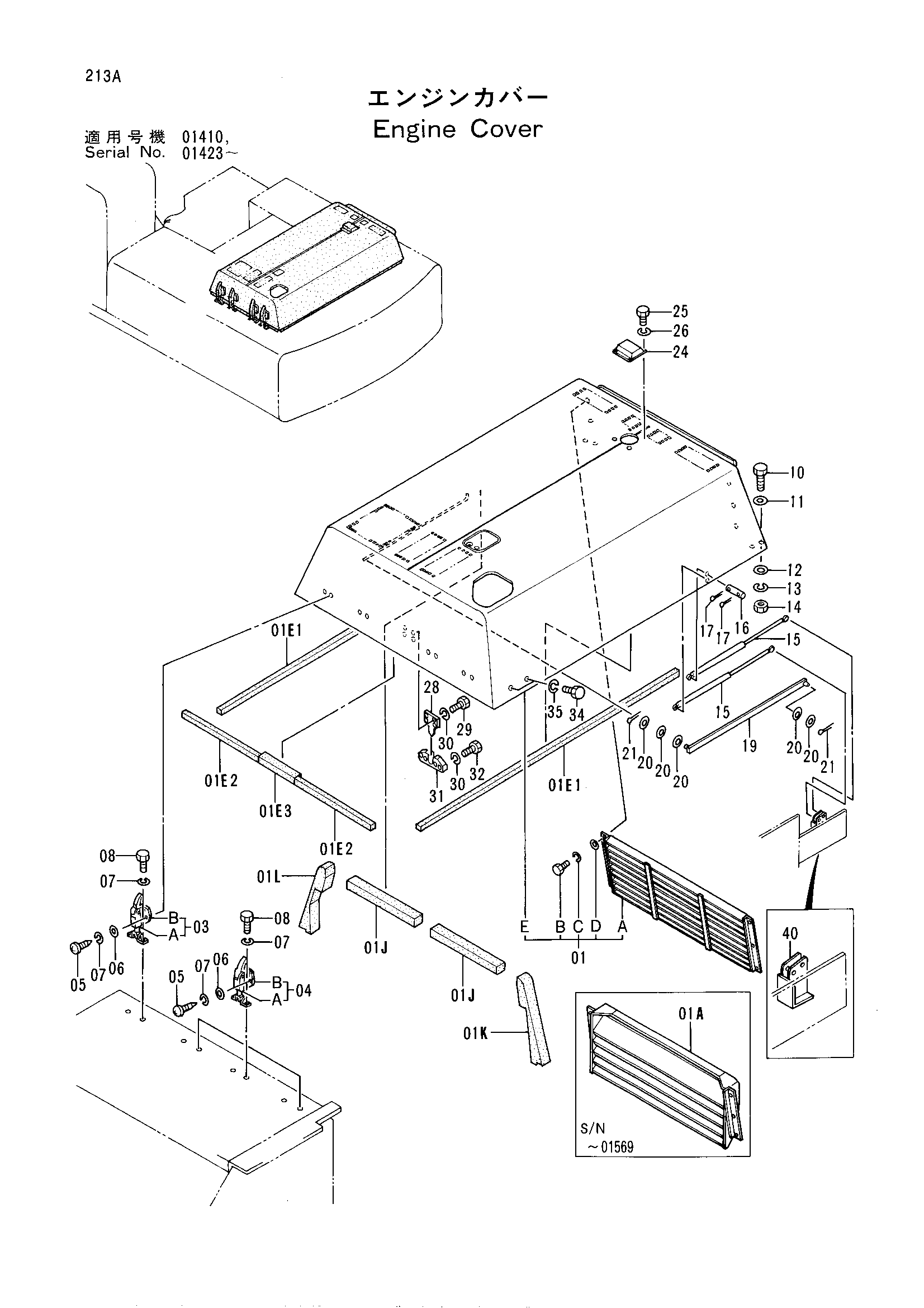

Заводская схема «Крышка двигателя» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014258 замена: 6015336 | Крышка двигатель | 1 |
| 01 | 6015336 | Крышка двигатель | 1 |
| 01A | 7021590 замена: 7027723 | Воздуховод | 1 |
| 01A | 7027723 | Воздуховод | 1 |
| 01B | J901020 | Болт | 6 |
| 01C | A590910 | Пружинная шайба | 6 |
| 01D | A590110 | Плоская шайба | 6 |
| 01E | 6014277 | Крышка двигатель | 1 |
| 01E1 | 4328758 | Резиновая прокладка | 2 |
| 01E2 | 4328759 замена: 4356479 | Резиновая прокладка | 2 |
| 01E2 | 4356479 | Резиновая прокладка | 2 |
| 01E3 | 4328760 | Резиновая прокладка | 1 |
| 01J | 4338384 | Резиновая прокладка | 2 |
| 01K | 4338201 | Резиновая прокладка | 1 |
| 01L | 4338401 | Резиновая прокладка | 1 |
| 03 | 4231749 замена: 4361438 | Защёлка в сборе | 1 |
| 03 | 4361438 | Защёлка в сборе | 1 |
| 03A | 3044291 замена: 3074568 | Защёлка | 1 |
| 03A | 3074568 | Защёлка | 1 |
| 03B | 3021131 | Анкхор | 1 |
| 04 | 4231750 | Защёлка в сборе | 3 |
| 04A | 3044290 | Защёлка | 1 |
| 04B | 3021131 | Анкхор | 1 |
| 05 | M430825 | Винт | 8 |
| 06 | A590108 | Плоская шайба | 8 |
| 07 | A590908 | Пружинная шайба | 16 |
| 08 | J900816 | Болт | 8 |
| 10 | J901235 | Болт | 4 |
| 11 | 4249324 | Шайба | 4 |
| 12 | 4086891 | Шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J950012 | Гайка | 4 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4222402 замена: 4326348 | Гидроцилиндр | 3 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4222402 | Гидроцилиндр | 3 |
| 15 | 4326348 | Гидроцилиндр | 3 |
| 15 | 4326348 | Гидроцилиндр | 3 |
| 15 | 4326348 | Гидроцилиндр | 3 |
| 16 | 4222401 | Палец | 6 |
| 17 | 4022697 | Стопорный палец | 12 |
| 19 | 9729704 | Стойка | 1 |
| 20 | A590116 | Плоская шайба | 5 |
| 21 | 4022701 | Стопорный палец | 2 |
| 24 | 8041767 | Крышка | 1 |
| 25 | J900814 | Болт | 4 |
| 26 | A590908 | Пружинная шайба | 4 |
| 28 | 4249668 | Ограничитель | 1 |
| 29 | J901232 | Болт | 4 |
| 30 | A590912 | Пружинная шайба | 8 |
| 31 | 4249669 | Направляющая | 1 |
| 32 | J901260 | Болт | 4 |
| 34 | J901225 | Болт | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 40 | 9741579 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
