Электрооборудование (3) — HITACHI EX700

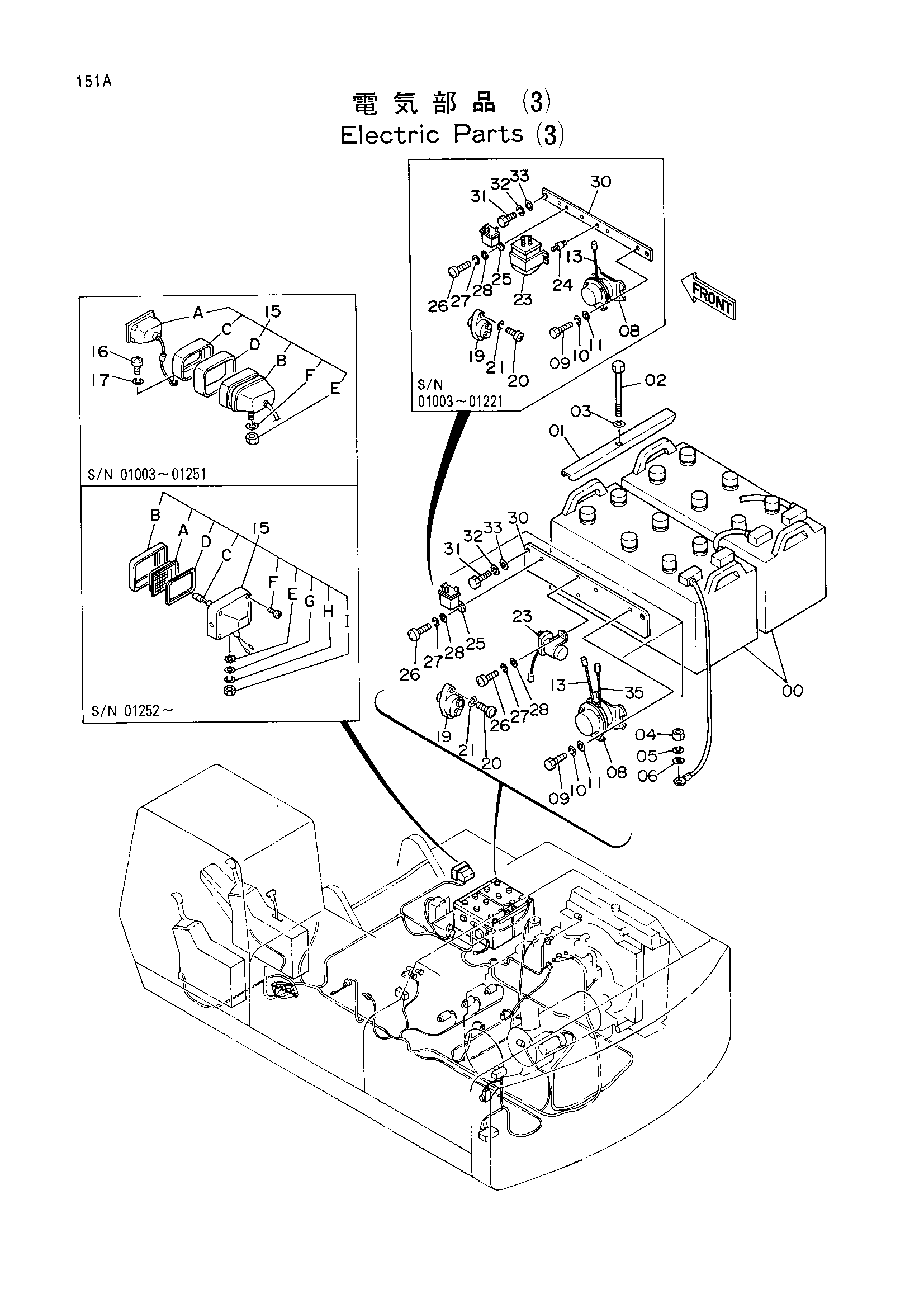

Заводская схема «Электрооборудование (3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | J950010 | Гайка | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 08 | 4031771 | Реле аккумулятор | 1 |
| 09 | J900822 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 13 | 4200294 | Фусибле-линк | 1 |
| 15 | 4189254 замена: 4295833 | Фонарь головка в сборе | 1 |
| 15 | 4295833 замена: 4336570 | Фонарь головка в сборе | 1 |
| 15 | 4314613 замена: 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 15 | 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 15 | 4336570 | Фонарь головка в сборе | 1 |
| 15A | 4163596 | Фонарь | 1 |
| 15A | 4307023 | Рассеиватель | 1 |
| 15A | 4326801 | Ленс блок | 1 |
| 15B | 4163597 | Держатель | 1 |
| 15B | 4307024 | Рама | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4208957 | Лента | 1 |
| 15C | 4307025 | Клапан | 1 |
| 15D | 4208958 | Лента | 1 |
| 15D | 4307028 | Прокладка | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15E | M501411 | Гайка | 1 |
| 15F | 4307027 | Винт | 1 |
| 15F | A590914 | Пружинная шайба | 1 |
| 15G | A590114 | Шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | M430610 | Винт | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 19 | 4221047 | Выключатель гидромолот | 1 |
| 20 | 4221280 | Винт | 2 |
| 21 | A590905 | Пружинная шайба | 2 |
| 23 | 4221048 | Реле стартер | 1 |
| 23 | 4287277 | Реле | 1 |
| 24 | 4225865 | Амортизатор | 2 |
| 25 | 4086848 | Реле защитный | 1 |
| 25 | 4275750 | Реле защитный | 1 |
| 26 | M430610 | Винт | 3 |
| 26 | M430610 | Винт | 4 |
| 27 | A590906 | Пружинная шайба | 3 |
| 27 | A590906 | Пружинная шайба | 4 |
| 28 | A590106 | Плоская шайба | 3 |
| 28 | A590106 | Плоская шайба | 4 |
| 30 | 4222360 | Опора | 1 |
| 30 | 4300490 | Опора | 1 |
| 31 | J901225 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 33 | A590112 | Плоская шайба | 2 |
| 35 | 4191773 | Фусибле-линк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
