Основной трубопроводы для NPK гидромолот <EX700H, EX700BE> — HITACHI EX700

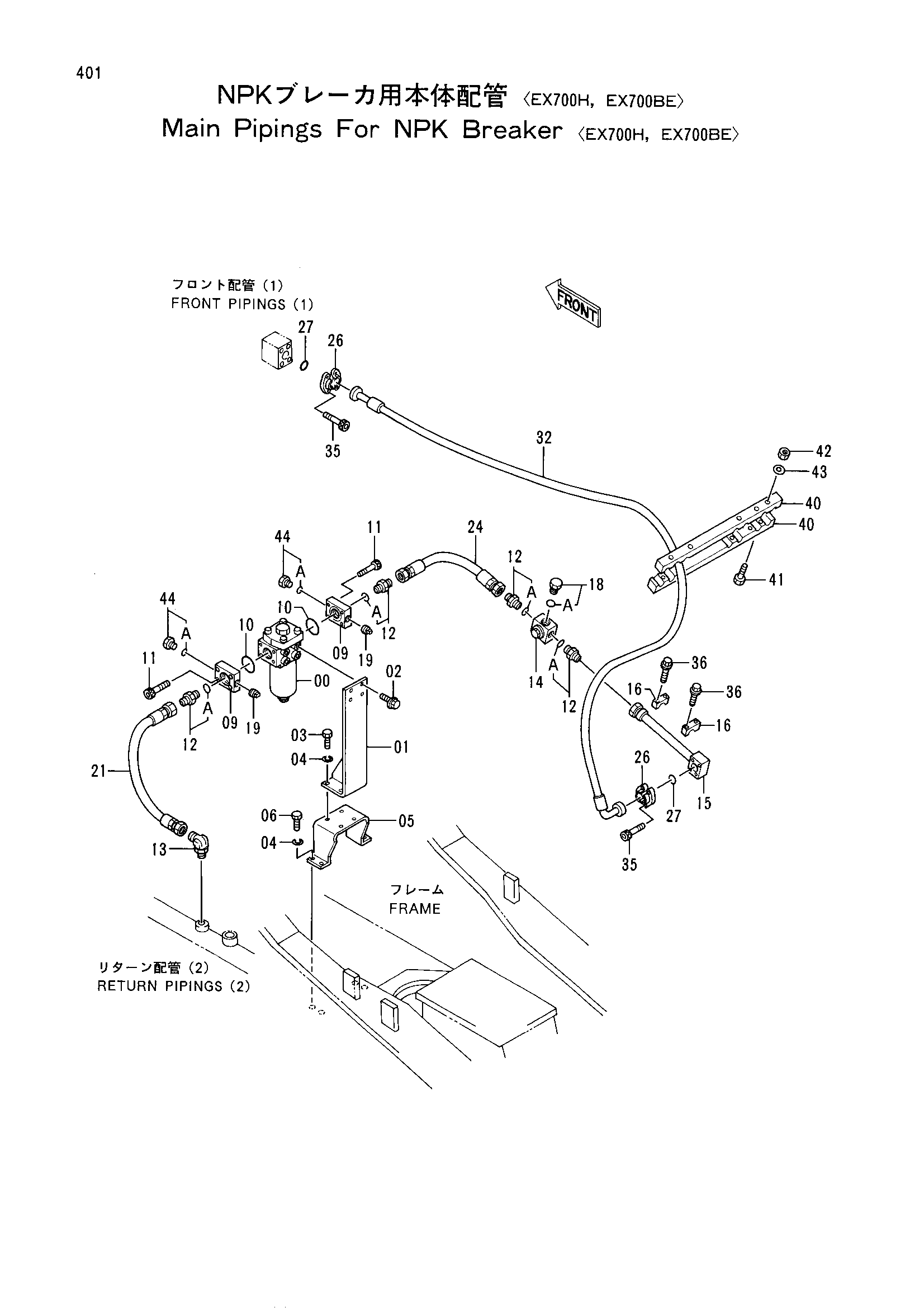

Заводская схема «Основной трубопроводы для NPK гидромолот <EX700H, EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4296695 | Фильтр<для детали: см. отдельный паге> | 1 |
| 00 | 4301616 замена: 4296695 | Фильтр<для детали: см. отдельный паге> | 1 |
| 01 | 7027396 | Кронштейн | 1 |
| 02 | J011235 | Болт с шайбой | 4 |
| 03 | J901665 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 8 |
| 05 | 8057056 | Кронштейн | 1 |
| 06 | J901640 | Болт | 4 |
| 09 | 3061894 замена: 3065589 | Фланец трубка | 2 |
| 09 | 3061894 замена: 4093624 | Фланец трубка | 2 |
| 09 | 3065589 | Фланец трубка | 2 |
| 10 | A811100 | Уплотнительное кольцо | 2 |
| 11 | M341660 | Болт с внутренним шестигранником | 8 |
| 12 | 4042035 | Адаптер | 4 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4169593 | Угловой штуцер | 1 |
| 14 | 4245476 | Клапан селектор | 1 |
| 15 | 8054591 | Трубка | 1 |
| 16 | 4118860 | Хомут трубки | 2 |
| 18 | 4154693 | Пробка | 1 |
| 18A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 4093624 | Пробка | 2 |
| 19 | 94-2022 | Пробка | 2 |
| 21 | 4268963 | Шланг | 1 |
| 24 | 4301994 | Шланг | 1 |
| 26 | 4089703 | Разъёмный фланец | 4 |
| 27 | 4508805 | Уплотнительное кольцо | 2 |
| 32 | 4301995 | Шланг | 1 |
| 35 | M341445 | Болт с внутренним шестигранником | 8 |
| 36 | J011275 | Болт с шайбой | 4 |
| 40 | 3061929 замена: 3069013 | Хомут | 2 |
| 40 | 3069013 | Хомут | 2 |
| 41 | J901211 | Болт | 5 |
| 42 | J950012 | Гайка | 10 |
| 43 | 449490 | Шайба | 10 |
| 44 | 4093624 | Пробка | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
