Двигатель (1) — HITACHI EX700

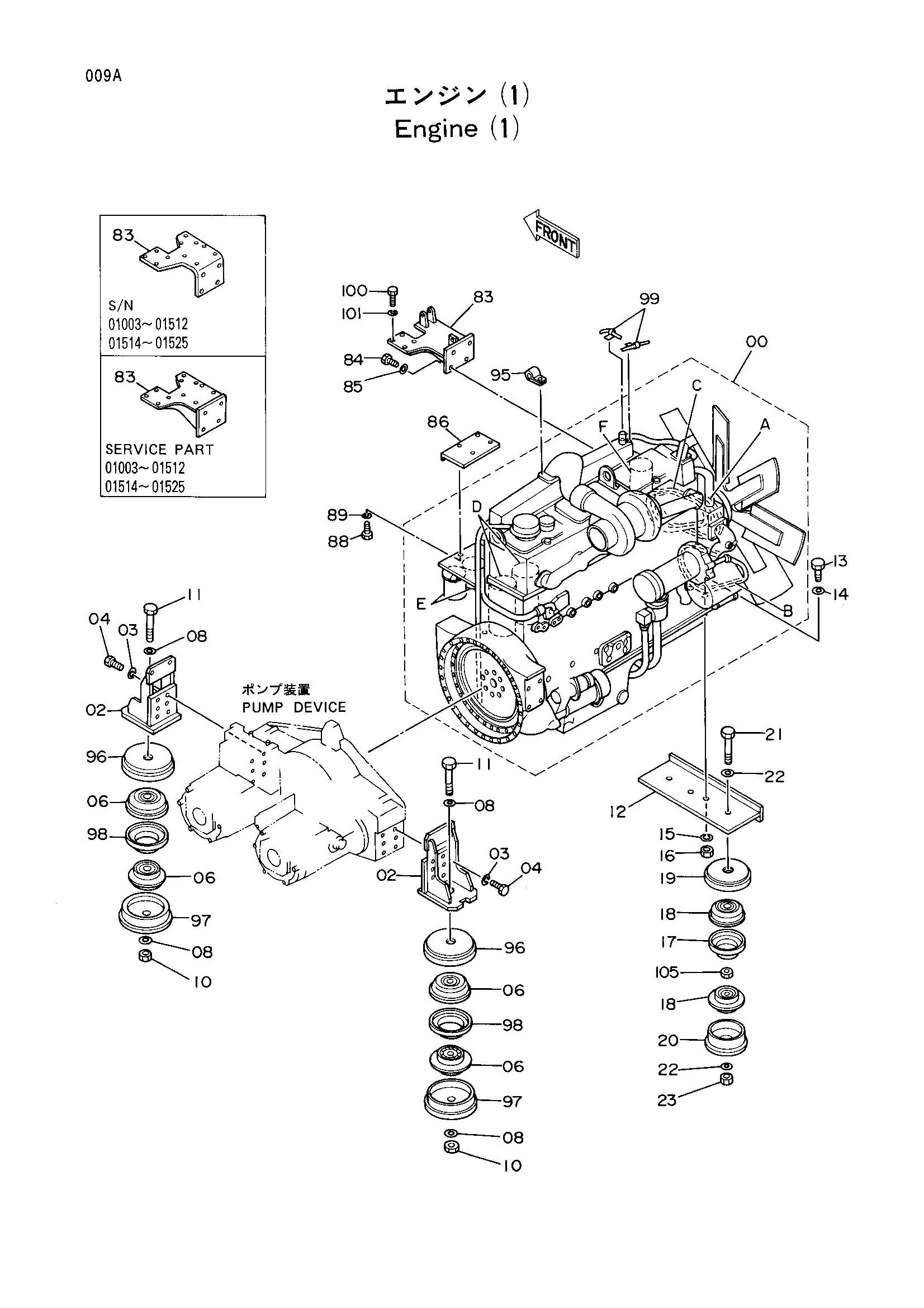

Заводская схема «Двигатель (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4217519	Двигатель	1
00A	4315261 замена: 4344347	Ремень вентилятор (1=2 детали)	1
00A	4344347	Ремень вентилятор (1=2 детали)	1
00B	4315262	Ремень генератор(1=2 детали)	1
00C	4252560	Ремень ватер-пумп	1
00D	4228688	Масляный фильтр	2
00E	4085912 замена: 4291867	Топливный фильтр	2
00E	4291867	Фильтрующий элемент	2
00F	4228689 замена: 4299640	Фильтр водяной	1
00F	4299640	Фильтр водяной	1
02	7021462	Кронштейн	2
03	A590920	Пружинная шайба	12
04	J912055	Болт	12
06	4222646	Амортизатор	4
08	4114408	Шайба	4
10	M663030	U-образная гайка	2
11	J833019	Болт	2
12	8046107	Кронштейн	1
13	J931865	Болт	2
14	4114406	Шайба	2
15	A590918	Пружинная шайба	2
16	J951018	Гайка	2
17	4248239	Направляющая	2
18	4183995	Амортизатор	4
19	9735178	Ограничитель	2
20	9735175	Ограничитель	2
21	4258471	Болт	2
22	4089822	Шайба	4
23	M662022	U-образная гайка	2
83	7021442 замена: 7030130	Кронштейн	1
83	7021442	Кронштейн	1
83	7029417	Кронштейн	1
83	7029417	Кронштейн	1
83	7030130	Кронштейн	1
83	7030130	Кронштейн	1
84	19H1822	Болт	4
85	4250016 замена: 4259269	Пружинная шайба	4
85	4259269	Шайба	4
86	9733597	Ступень	1
88	J901025	Болт	4
89	A590910	Пружинная шайба	4
95	4190260	Зажим	3
96	9735176	Ограничитель	2
97	9733745	Ограничитель	2
98	4250645	Направляющая	2
99	4190273	Хомут	2
100	19H2552	Болт	4
101	J21383	Пружинная шайба	4
105	4075466	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
