Пилотный трубопроводы (3-5) (экскаватор) — HITACHI EX700

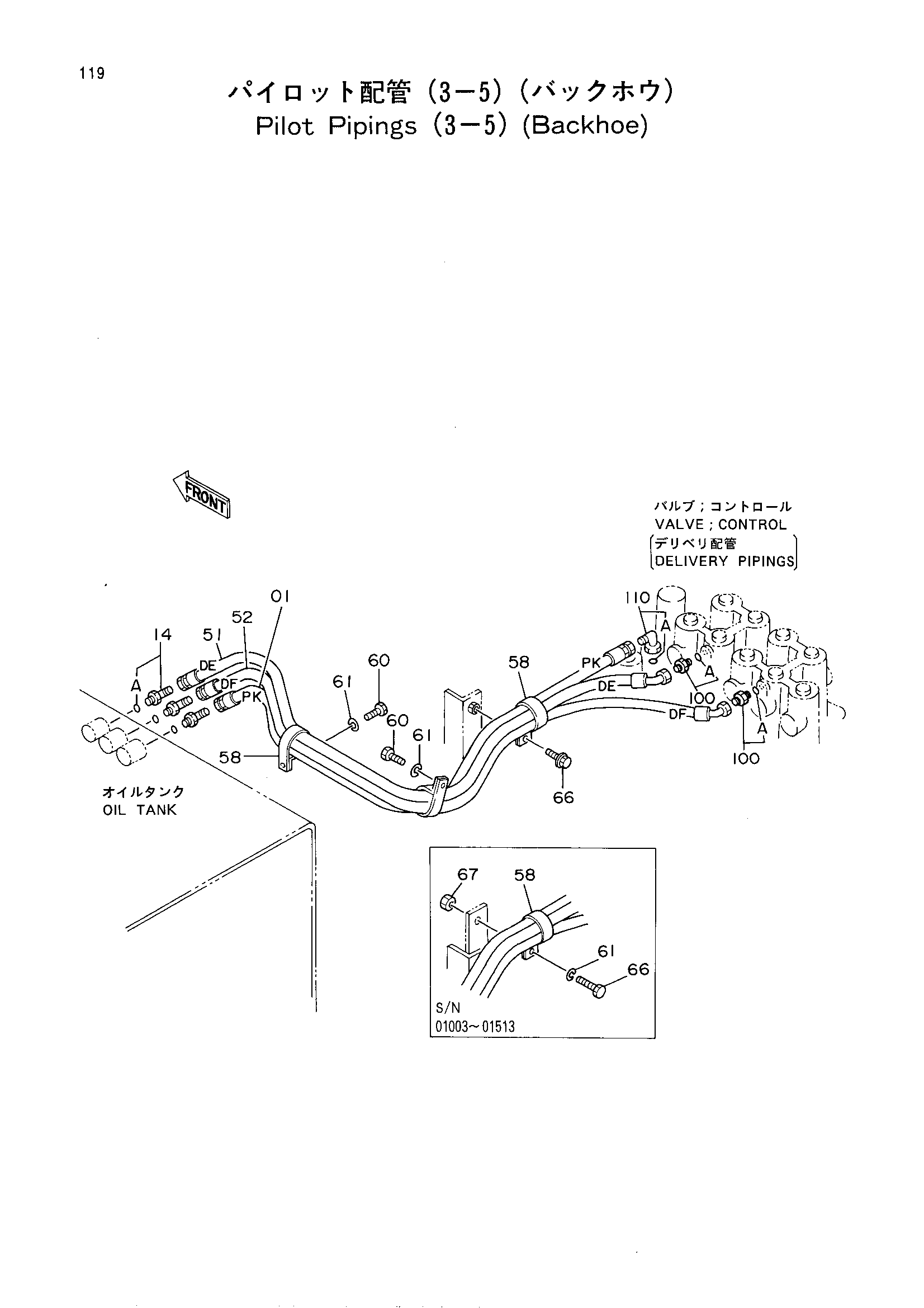

Заводская схема «Пилотный трубопроводы (3-5) (экскаватор)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4248646 замена: 4364399 | Нейлоновый шланг (PK) | 1 |
| 01 | 4364399 | Шланг (PK) | 1 |
| 14 | 4154670 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4218055 замена: 4364430 | Нейлоновый шланг (DE) | 1 |
| 51 | 4364430 | Шланг (DE) | 1 |
| 52 | 4218056 замена: 4364431 | Нейлоновый шланг (DF) | 1 |
| 52 | 4364431 | Шланг (DF) | 1 |
| 58 | 4190277 | Зажим 22 | 3 |
| 60 | J901016 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 61 | A590910 | Пружинная шайба | 3 |
| 66 | J021030 | Болт с шайбой | 1 |
| 66 | J901020 | Болт | 1 |
| 67 | J950010 | Гайка | 1 |
| 100 | 4200465 | Адаптер | 2 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 110 | 4193826 | Угловой штуцер | 1 |
| 110A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
