Запасные педаль (гидромолот) <EX700H, EX700BE> — HITACHI EX700

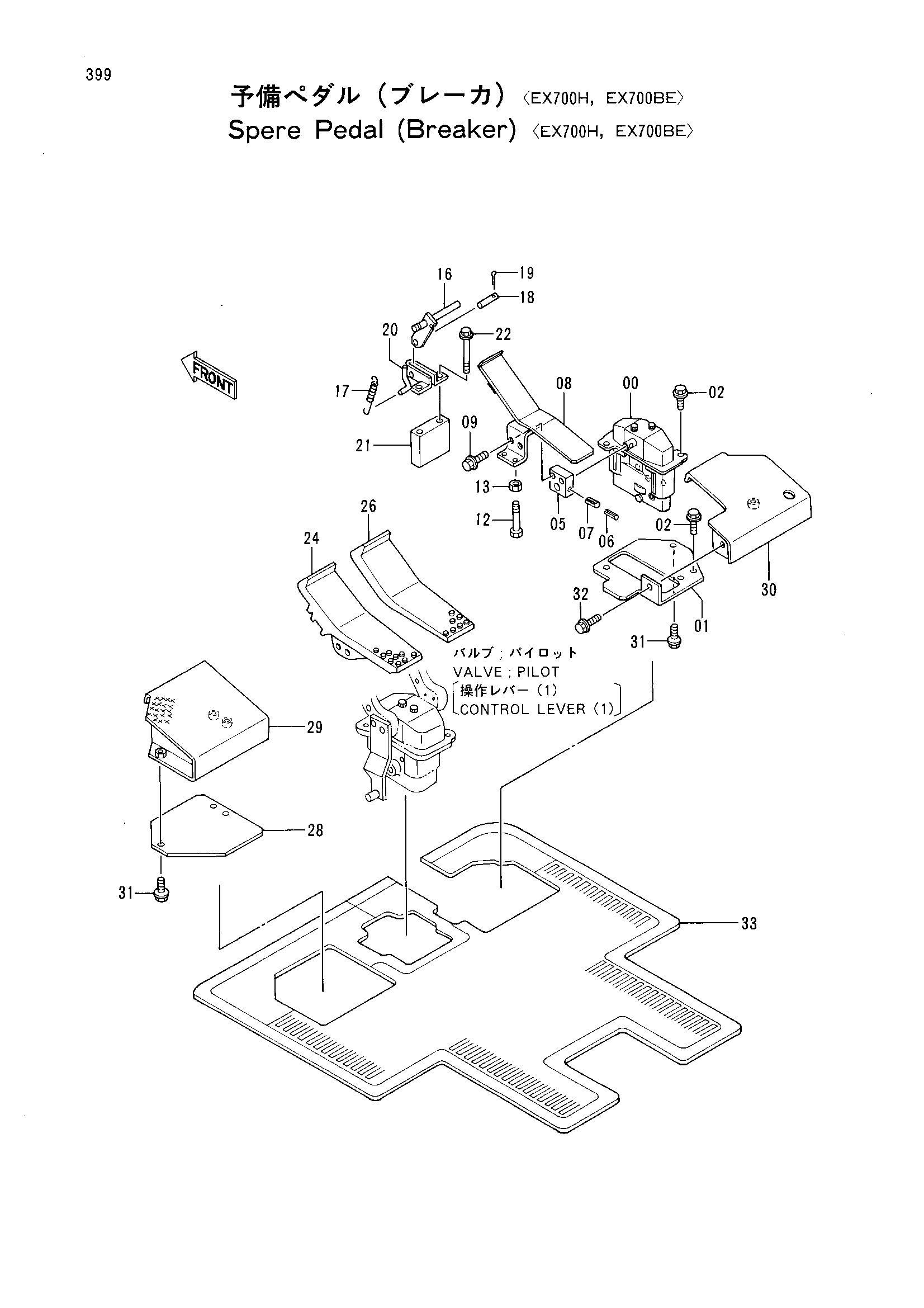

Заводская схема «Запасные педаль (гидромолот) <EX700H, EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 1 |
| 01 | 8055042 | Пластина | 1 |
| 02 | J011035 | Болт с шайбой | 3 |
| 05 | 4211166 | Кронштейн | 1 |
| 06 | 4205317 | Пружинный штифт | 1 |
| 07 | 4205318 | Пружинный штифт | 1 |
| 08 | 8040699 | Педаль | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 12 | J900835 | Болт | 1 |
| 13 | M500807 | Гайка | 1 |
| 16 | 9729325 | Кронштейн | 1 |
| 17 | 4149125 | Пружина | 1 |
| 18 | A741026 | Палец | 1 |
| 19 | A763016 | Шплинт | 1 |
| 20 | 8034081 | Кронштейн | 1 |
| 21 | 4211167 | Проставка | 1 |
| 22 | J011000 | Болт с шайбой | 2 |
| 24 | 3047708 | Педаль | 1 |
| 26 | 3047324 | Педаль | 1 |
| 28 | 3061834 | Пластина | 1 |
| 29 | 8045778 | Крышка | 1 |
| 30 | 8054480 | Крышка | 1 |
| 31 | J011030 | Болт с шайбой | 4 |
| 32 | J011020 | Болт с шайбой | 1 |
| 33 | 2034240 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
