Основной трубопроводы (погрузчик нижний разгрузка) — HITACHI EX700

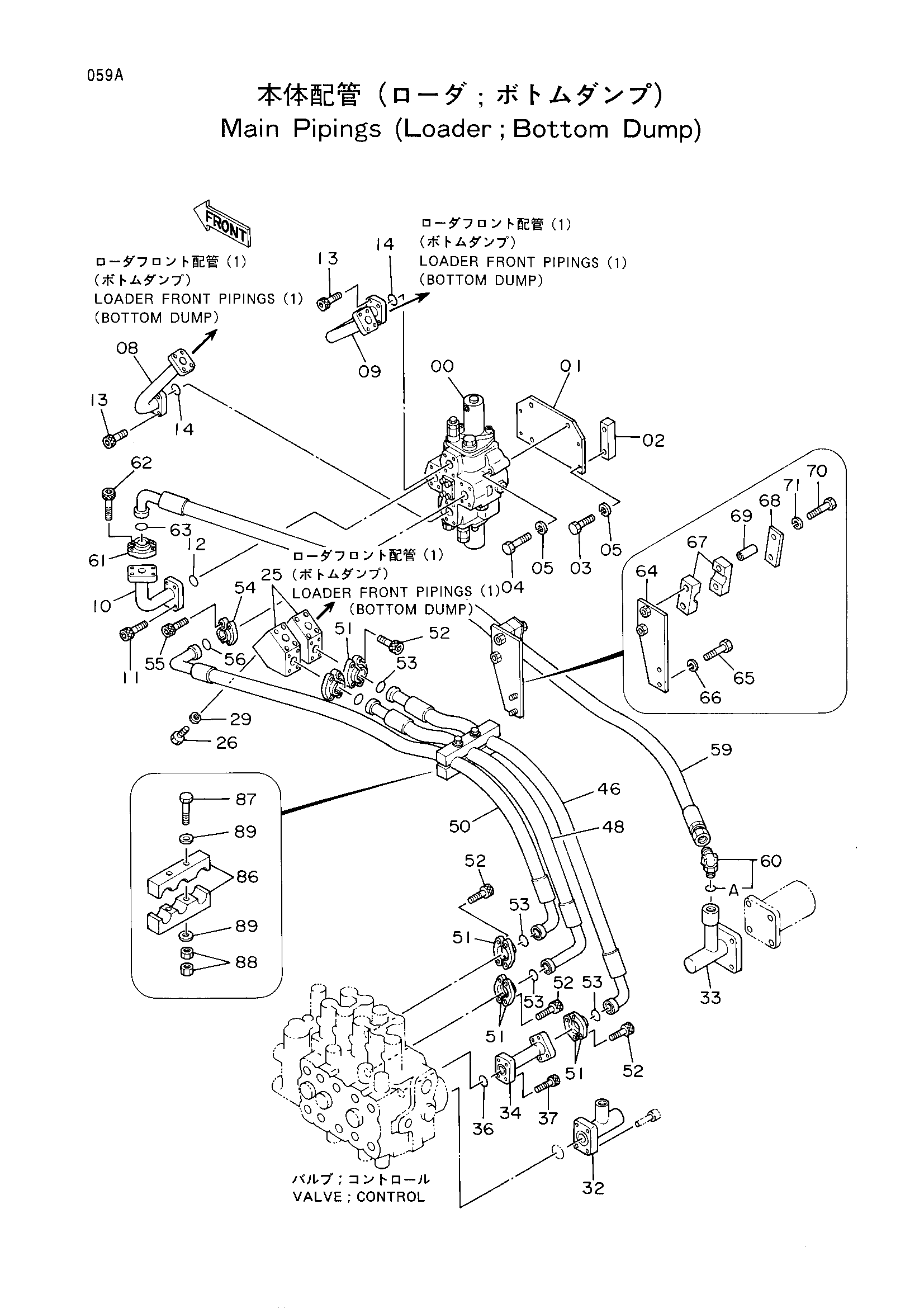

Заводская схема «Основной трубопроводы (погрузчик нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4252142 | Гидрораспределитель | 1 |
| 00 | 4288410 | Гидрораспределитель | 1 |
| 01 | 8048908 | Кронштейн | 1 |
| 02 | 4262298 | Пластина | 2 |
| 03 | J901675 | Болт | 4 |
| 04 | J901604 | Болт | 3 |
| 05 | A590916 | Пружинная шайба | 7 |
| 08 | 8052167 | Трубка | 1 |
| 09 | 8052168 | Трубка | 1 |
| 10 | 9735356 | Трубка | 1 |
| 11 | M341440 | Болт с внутренним шестигранником | 4 |
| 12 | 4510170 | Уплотнительное кольцо | 1 |
| 13 | M341650 | Болт с внутренним шестигранником | 8 |
| 14 | 4510169 | Уплотнительное кольцо | 2 |
| 25 | 2032598 | Блок | 2 |
| 26 | J901225 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 32 | 9736816 | Трубка | 1 |
| 33 | 8051901 | Трубка | 1 |
| 34 | 8041334 | Трубка | 1 |
| 36 | 4508805 | Уплотнительное кольцо | 1 |
| 37 | M341445 | Болт с внутренним шестигранником | 4 |
| 46 | 4284957 | Шланг | 1 |
| 48 | 4284958 | Шланг | 1 |
| 50 | 4263036 замена: 4318399 | Шланг | 1 |
| 50 | 4318399 | Шланг | 1 |
| 51 | 4089703 | Разъёмный фланец | 10 |
| 52 | M341445 | Болт с внутренним шестигранником | 20 |
| 53 | 4508805 | Уплотнительное кольцо | 5 |
| 54 | 4075854 | Разъёмный фланец | 2 |
| 55 | M341650 | Болт с внутренним шестигранником | 4 |
| 56 | 4510169 | Уплотнительное кольцо | 1 |
| 59 | 4284960 | Шланг | 1 |
| 60 | 4169593 | Угловой штуцер | 1 |
| 60A | 970860 | Уплотнительное кольцо | 1 |
| 61 | 965946 | Разъёмный фланец | 2 |
| 62 | M341236 | Болт с внутренним шестигранником | 4 |
| 63 | 4510169 | Уплотнительное кольцо | 1 |
| 64 | 8052147 | Кронштейн | 1 |
| 65 | J901630 | Болт | 2 |
| 66 | A590916 | Пружинная шайба | 2 |
| 67 | 4284370 | Хомут | 2 |
| 68 | 4284369 | Пластина | 1 |
| 69 | 4207037 | Проставка | 2 |
| 70 | J901201 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 2 |
| 86 | 3058264 | Хомут | 2 |
| 87 | J901208 | Болт | 2 |
| 88 | J950012 | Гайка | 4 |
| 89 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
