Всасывание трубопроводы — HITACHI EX700

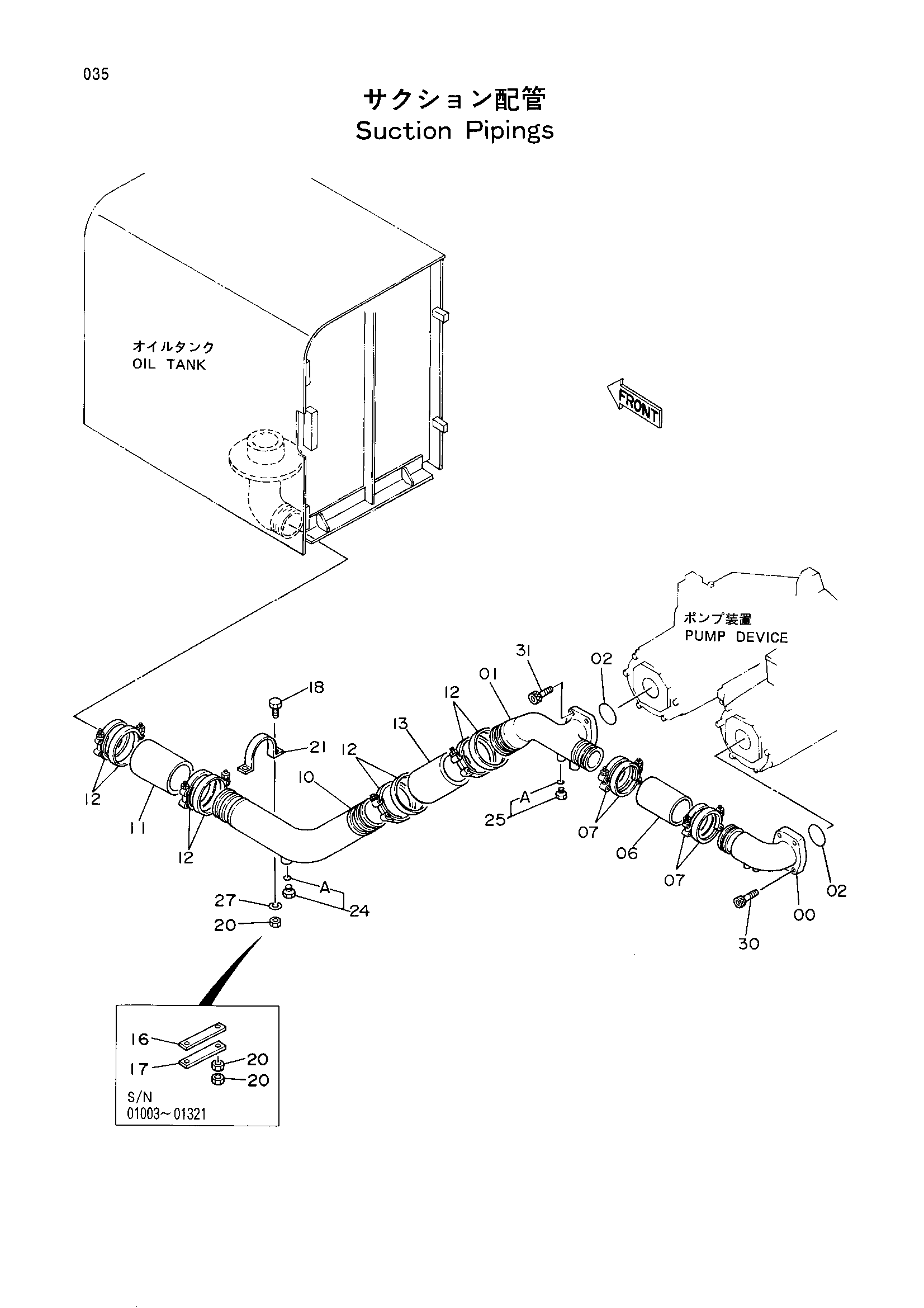

Заводская схема «Всасывание трубопроводы» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8043799 | Трубка | 1 |
| 01 | 8041490 | Трубка | 1 |
| 02 | A810100 | Уплотнительное кольцо | 2 |
| 06 | 4193871 | Резиновый шланг | 1 |
| 07 | 4193872 замена: 4282488 | Хомут шланга | 4 |
| 07 | 4282488 | Хомут шланга | 4 |
| 10 | 8045827 | Трубка | 1 |
| 11 | 4204188 | Резиновый шланг | 1 |
| 12 | 4204189 замена: 4282491 | Хомут шланга | 8 |
| 12 | 4282491 | Хомут шланга | 8 |
| 13 | 4221288 | Резиновый шланг | 1 |
| 16 | 4236242 | Пластина | 1 |
| 17 | 4236243 | Пластина резиновый | 1 |
| 18 | J901040 | Болт | 2 |
| 18 | J901055 | Болт | 2 |
| 20 | J950010 | Гайка | 2 |
| 20 | J950010 | Гайка | 4 |
| 21 | 4207010 | Хомут трубки | 1 |
| 24 | 4174542 | Пробка | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4174541 | Пробка | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A590910 | Пружинная шайба | 2 |
| 30 | M341245 | Болт с внутренним шестигранником | 4 |
| 31 | M341240 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
