Крышка (1) — HITACHI EX700

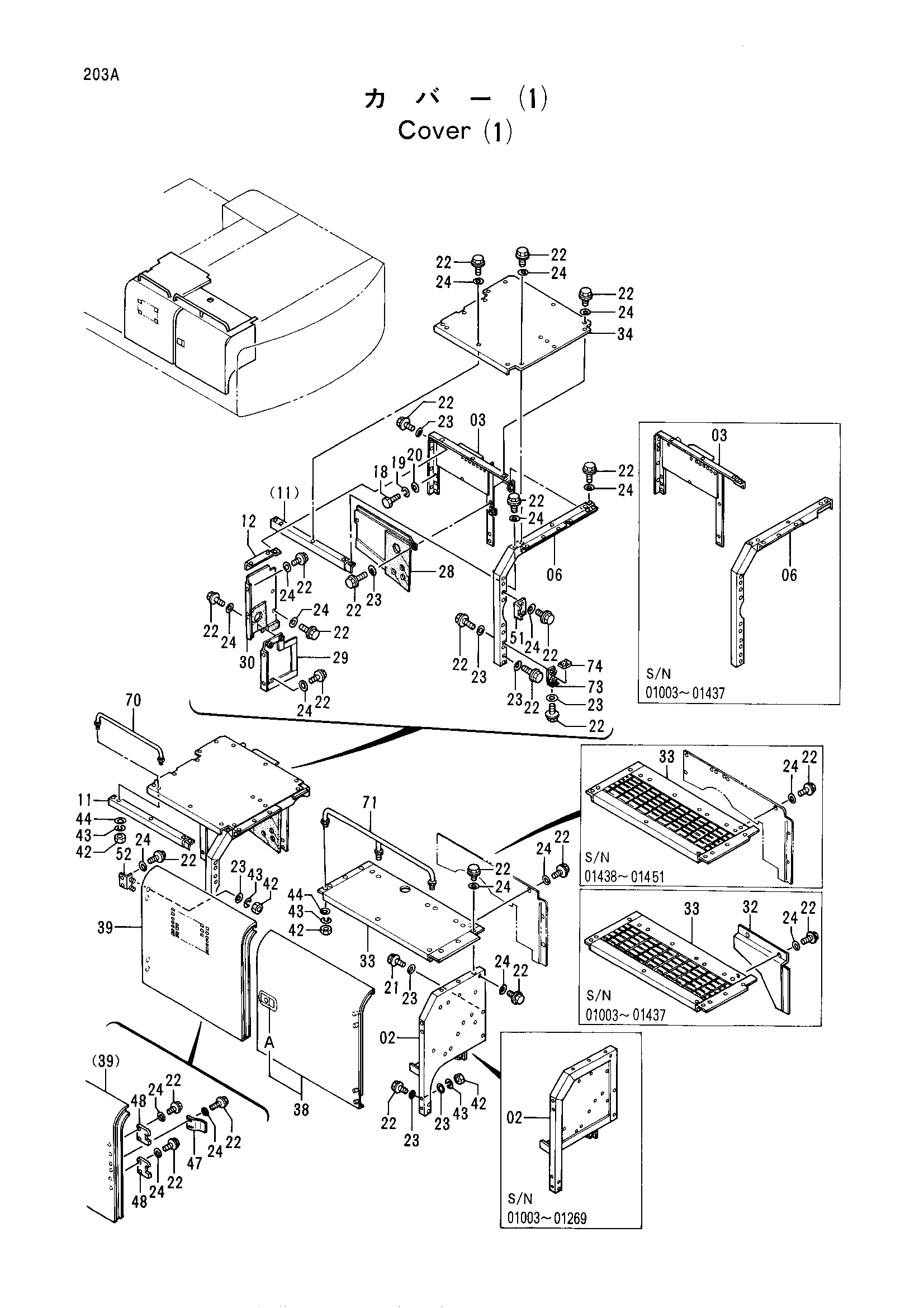

Заводская схема «Крышка (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	6010327 замена: 6012305	Панель	1
02	6012305	Панель	1
03	7021519 замена: 7028625	Опора	1
03	7028625	Опора	1
06	7021554 замена: 7028632	Опора	1
06	7028632	Опора	1
11	8041604	Опора	1
12	9730084	Опора	1
18	J901635	Болт	4
19	A590916	Пружинная шайба	4
20	4114405	Шайба	4
21	J011225	Болт с шайбой	2
22	J011230	Болт с шайбой	63
23	4086891	Шайба	26
24	4249324	Шайба	50
28	8043876	Крышка	1
29	8041676	Крышка	1
30	8041735	Крышка	1
32	3042006	Крышка	1
33	4326331 замена: 4232906	Крышка	1
33	4326331 замена: 7028629	Крышка	1
33	7021552 замена: 4232906	Крышка	1
33	7021552 замена: 7028629	Крышка	1
33	7028629	Крышка	1
34	7021553	Крышка	1
38	6010326	Дверь	1
38A	4354011 замена: 4361768	Дверь блокировка (1)<для детали: см. отдельный	1
38A	4361768	Дверь блокировка (1)<для детали: см. отдельный	1
38A	7017862 замена: 7027540	Дверь блокировка (1)	1
38A	7027540 замена: 4354011	Дверь блокировка (2)<для детали: см. отдельный	1
39	5002544 замена: 5003436	Дверь	1
39	5003436	Дверь	1
42	J950012	Гайка	13
43	A590912	Пружинная шайба	13
44	4086891	Шайба	5
47	4221015	Ограничитель	1
48	4248989	Ограничитель	2
51	3041731	Ограничитель	2
52	9730116	Кронштейн	2
70	8043825	Стойка	1
71	8043826	Стойка	1
73	8046555	Кронштейн	2
74	4248853	Пластина	2
