Электрооборудование (5) — HITACHI EX700

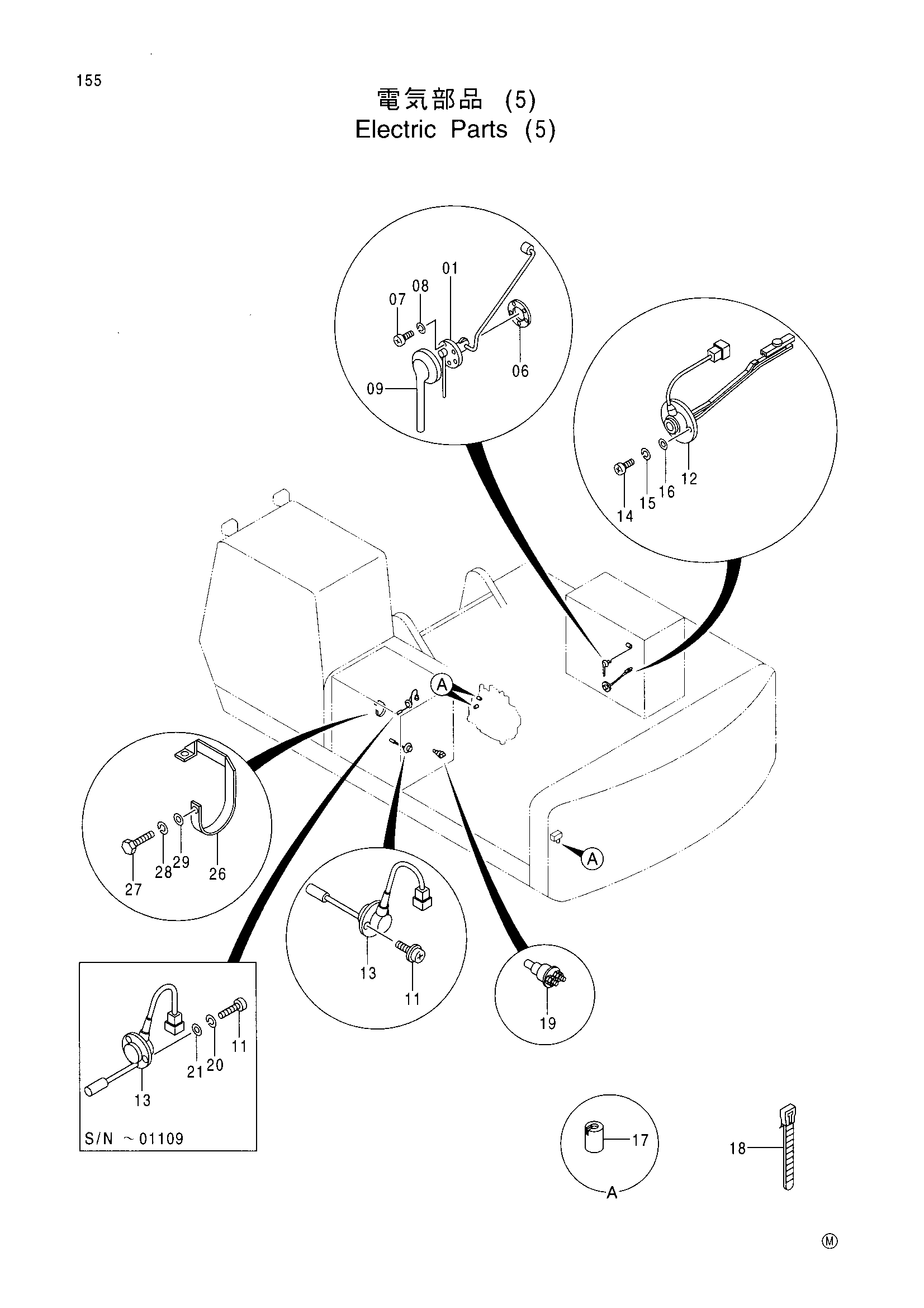

Заводская схема «Электрооборудование (5)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4201926 | Флоат (топливный) | 1 |
| 06 | 4504289 | Манжета | 1 |
| 07 | M430510 | Винт | 5 |
| 08 | A590905 | Пружинная шайба | 5 |
| 09 | 4207240 | Колпачок | 1 |
| 11 | J460512 | Винт с шайбой | 3 |
| 11 | M430513 | Винт | 3 |
| 12 | 4129941 | Выключатель уровень (топливный) | 1 |
| 13 | 4151888 | Выключатель уровень (HYD. масляный) | 1 |
| 14 | M430513 | Винт | 3 |
| 15 | A590905 | Пружинная шайба | 3 |
| 16 | A590105 | Плоская шайба | 3 |
| 17 | 4207239 | Колпачок | 3 |
| 18 | 4055311 | Зажим лента 140 | 2 |
| 19 | 4189569 | Выключатель термостатический (хйд.оил) | 1 |
| 19 | 4269604 | Выключатель термостатический (хйд.оил) | 1 |
| 20 | A590905 | Пружинная шайба | 3 |
| 21 | A590105 | Плоская шайба | 3 |
| 26 | 3050000 | Пластина | 1 |
| 27 | J901020 | Болт | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 29 | J217083 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
