Воздушный трубопроводы — HITACHI EX700

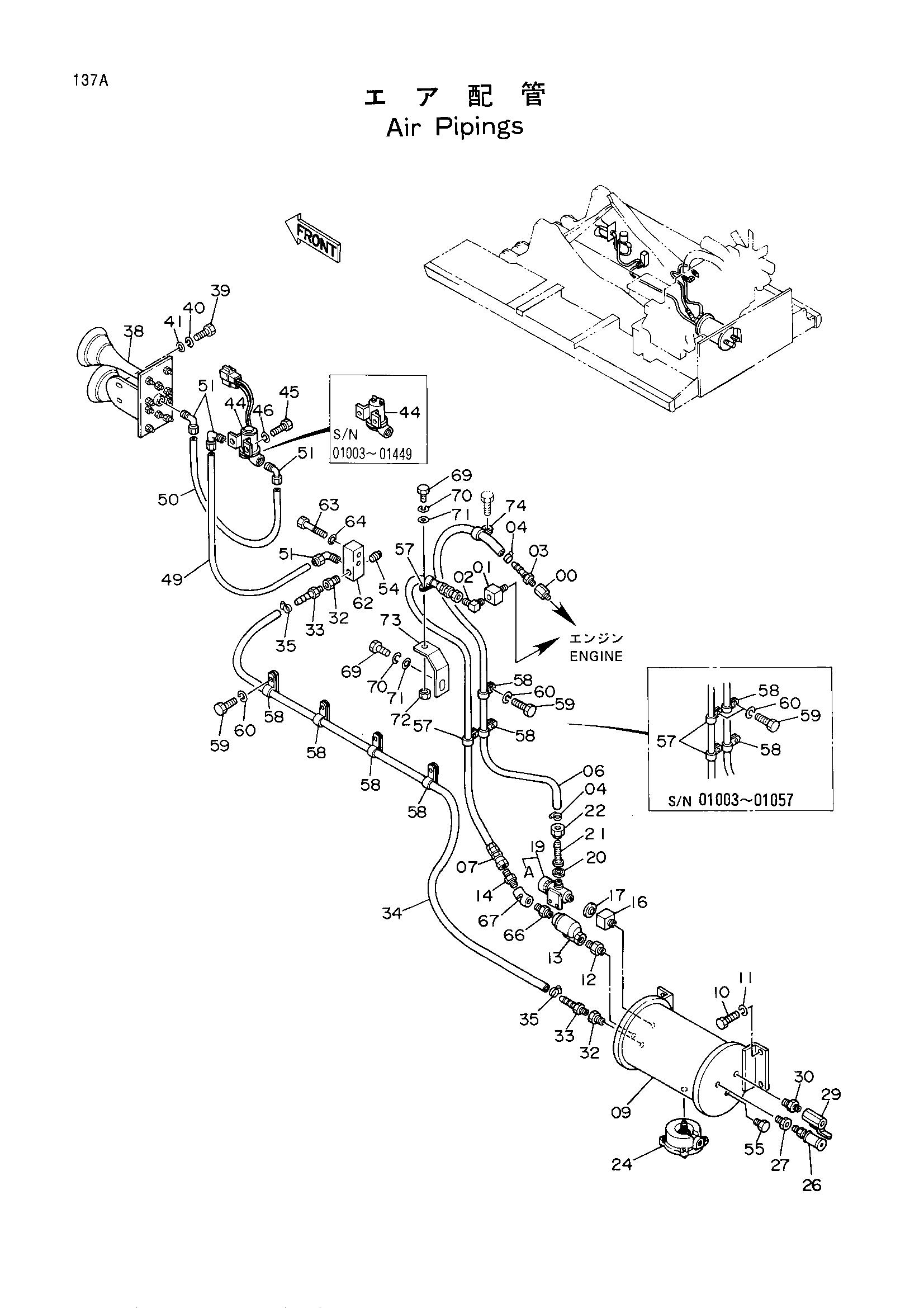

Заводская схема «Воздушный трубопроводы» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089531 | Адаптер | 1 |
| 01 | 4174336 | Адаптер | 1 |
| 02 | 94-1403 | Угловой штуцер | 1 |
| 03 | 49960 | Ниппель шланг | 1 |
| 04 | 4514700 | Зажим шланг | 2 |
| 06 | 4221402 | Резиновый шланг | 1 |
| 07 | 4254582 замена: 4271111 | Воздушный шланг | 1 |
| 07 | 4271111 | Воздушный шланг | 1 |
| 09 | 8501883 | Бак воздушный | 1 |
| 10 | J901022 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 986953 | Обратный клапан | 1 |
| 14 | 4115046 | Адаптер | 1 |
| 16 | 499820 | Адаптер | 1 |
| 17 | 984219 | Уплотнительная шайба | 1 |
| 19 | 4125684 | Регулятор | 1 |
| 19A | 4125693 | Фильтр | 1 |
| 20 | 984225 | Манжета | 1 |
| 21 | 487027 | Втулка | 1 |
| 22 | 971303 | Гайка втулка | 1 |
| 24 | 969205 | Клапан | 1 |
| 26 | 986952 | Клапан защитный | 1 |
| 27 | 94-1601 | Переходник | 1 |
| 27 | J728382 | Переходник | 1 |
| 29 | 94-4026 | Кран | 1 |
| 30 | 94-1901 | Адаптер | 1 |
| 32 | 94-1601 | Переходник | 2 |
| 33 | 4130659 | Адаптер | 2 |
| 34 | 4221400 | Резиновый шланг | 1 |
| 35 | 4514700 | Зажим шланг | 2 |
| 38 | 4135433 | Звуковой сигнал воздушный | 1 |
| 39 | J901018 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | A590110 | Плоская шайба | 2 |
| 44 | 4135434 замена: 4325651 | Клапан | 1 |
| 44 | 4135434 замена: 4326067 | Клапан | 1 |
| 44 | 4326067 | Клапан | 1 |
| 45 | J900814 | Болт | 2 |
| 46 | A590908 | Пружинная шайба | 2 |
| 49 | 4504272 | Трубка | 1 |
| 50 | 4511309 | Трубка | 1 |
| 51 | 992312 | Разъём трубка | 4 |
| 54 | 94-2022 | Пробка | 1 |
| 54 | J75282 замена: 94-2022 | Пробка | 1 |
| 55 | 94-2023 | Пробка | 1 |
| 55 | J75283 замена: 94-2023 | Пробка | 1 |
| 57 | 4190262 замена: 4190273 | Зажим | 3 |
| 57 | 4190273 | Зажим | 2 |
| 58 | 4190253 | Зажим | 6 |
| 59 | J901016 | Болт | 7 |
| 59 | J901016 | Болт | 8 |
| 60 | A590910 | Пружинная шайба | 7 |
| 60 | A590910 | Пружинная шайба | 8 |
| 62 | 4223793 | Блок | 1 |
| 63 | J900845 | Болт | 2 |
| 64 | A590908 | Пружинная шайба | 2 |
| 66 | 94-1702 | Адаптер | 1 |
| 67 | 94-0601 | Угловой штуцер | 1 |
| 69 | J901020 | Болт | 2 |
| 70 | A590910 | Пружинная шайба | 2 |
| 71 | A590110 | Плоская шайба | 2 |
| 72 | J950010 | Гайка | 1 |
| 73 | 4256115 | Кронштейн | 1 |
| 74 | 4190253 | Зажим | 1 |
| 74 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
