Радиатор — HITACHI EX700

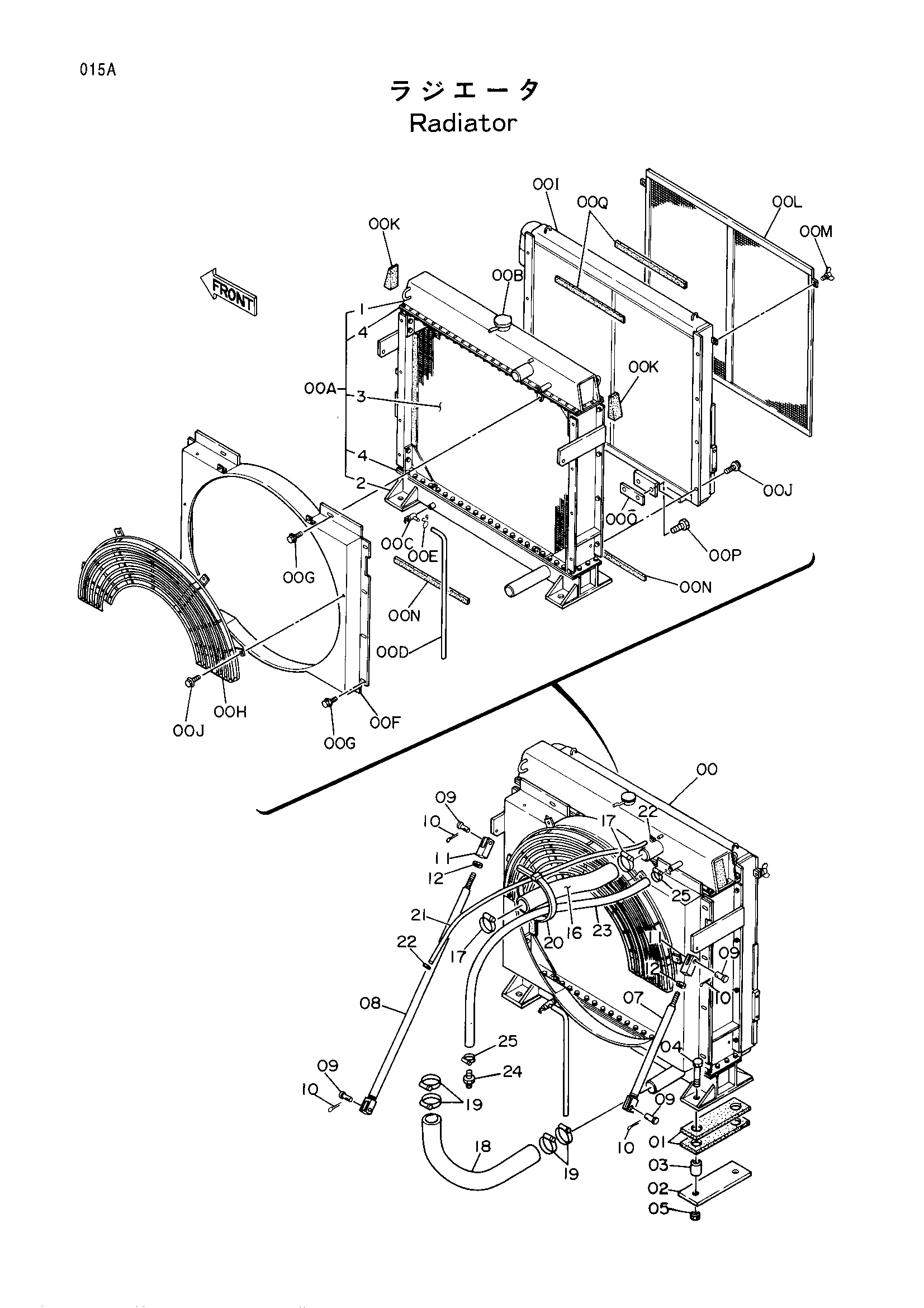

Заводская схема «Радиатор» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4241209 | Радиатор в сборе | 1 |
| 00A | 4252561 | Коре радиатор | 1 |
| 00A1 | 4354208 | Бак верхний | 1 |
| 00A2 | 4354209 | Бак нижний | 1 |
| 00A3 | 4354207 | Коре | 1 |
| 00A4 | 4329838 | Прокладка | 2 |
| 00B | 4229915 | Колпачок | 1 |
| 00C | 4248510 | Кокк дренажный | 1 |
| 00D | 4252609 | Трубка дренажный | 1 |
| 00E | 4143888 | Провод | 1 |
| 00F | 4252610 | Кожух | 1 |
| 00G | 4257368 | Болт с шайбой | 12 |
| 00H | 4252611 замена: 4334988 | Сетка | 1 |
| 00H | 4334988 | Сетка | 1 |
| 00I | 4240921 | Масляный радиатор | 1 |
| 00J | 4257369 | Болт с шайбой | 12 |
| 00K | 4252612 | Манжета | 2 |
| 00L | 4241208 | Защитный кожух | 1 |
| 00M | M360614 | Болт винг | 2 |
| 00N | 4252614 | Манжета | 4 |
| 00O | 4257370 | Регулировочная шайба | 1 |
| 00P | 4297797 | Болт | 4 |
| 00Q | 4252615 | Манжета | 8 |
| 01 | 4220788 | Пластина резиновый | 4 |
| 02 | 4220789 | Фиксатор | 2 |
| 03 | 4220790 | Проставка | 4 |
| 04 | J912203 | Болт | 4 |
| 05 | M660022 | U-образная гайка | 4 |
| 07 | 8046063 | Стойка | 1 |
| 08 | 8046064 | Стойка | 1 |
| 09 | A741640 | Палец | 4 |
| 10 | A764025 | Шплинт | 4 |
| 11 | 3041808 | Концевой вилка | 2 |
| 12 | J951020 | Гайка | 2 |
| 16 | 3041821 | Резиновый шланг | 1 |
| 17 | 4504491 | Хомут шланга | 2 |
| 18 | 3041820 | Резиновый шланг | 1 |
| 19 | 4507512 | Хомут шланга | 4 |
| 20 | 4051379 | Хомут | 1 |
| 21 | 4222338 | Водяной шланг | 1 |
| 22 | 4508575 | Хомут шланга | 2 |
| 23 | 4222645 | Водяной шланг | 1 |
| 24 | 4222380 | Соединение шланг | 1 |
| 25 | 4505243 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
