Однозубый рыхлитель (укороченный рукоять, HD рукоять) <EX700, EX700H — HITACHI EX700

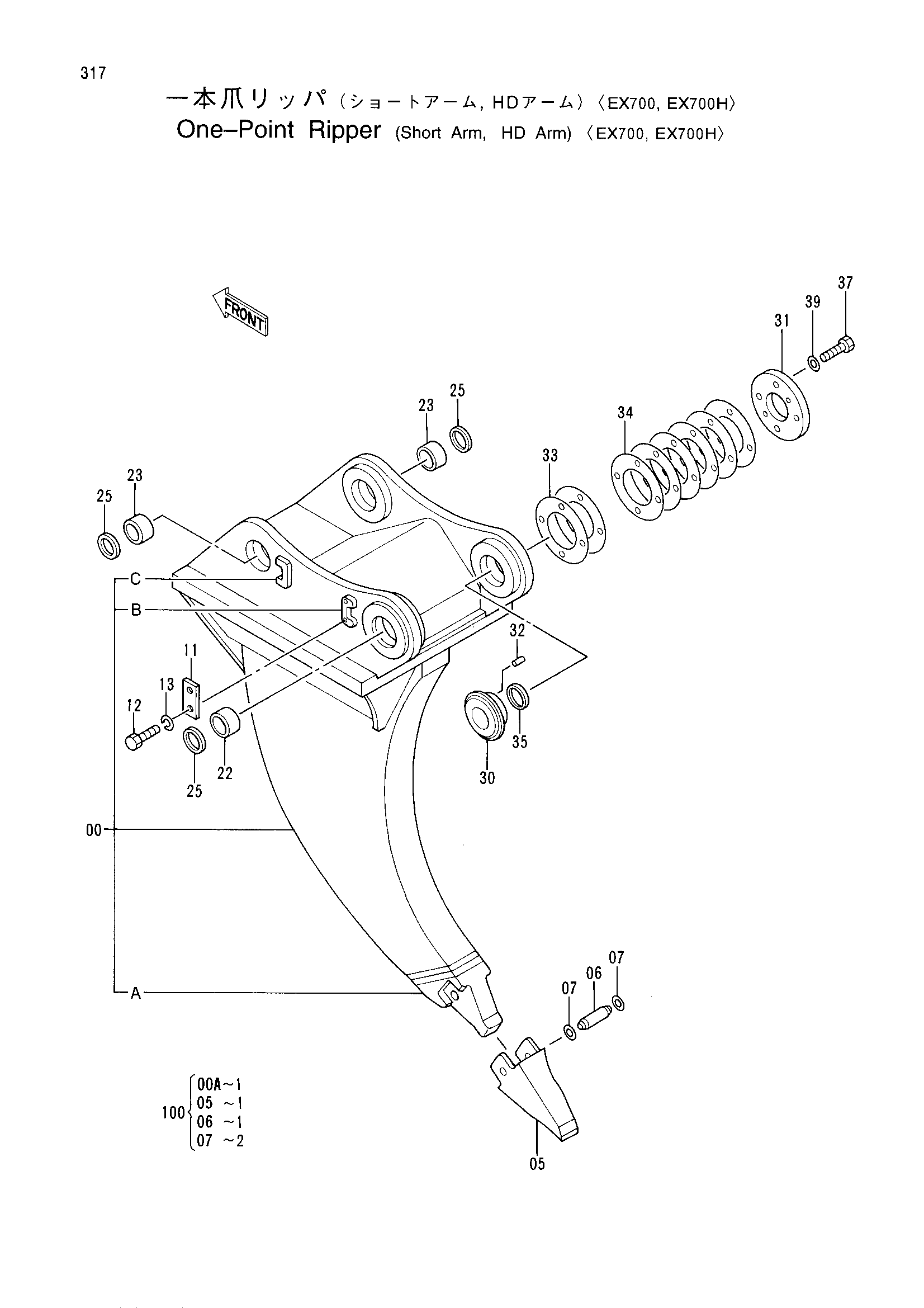

Заводская схема «Однозубый рыхлитель (укороченный рукоять, HD рукоять) <EX700, EX700H» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9141414 | Рыхлитель в сборе | 1 | |
| 00 | 6014919 | Рыхлитель | 1 |
| 00A | 4152347 | Носе рыхлитель | 1 |
| 00B | 4217056 | Ограничитель | 1 |
| 00C | 4217051 | Ограничитель | 1 |
| 05 | 4173556 | Наконечник рыхлитель | 1 |
| 06 | 4152349 | Стопорный палец | 1 |
| 07 | 4152350 | Стопорное кольцо | 2 |
| 11 | 4122729 | Пластина | 1 |
| 12 | J912045 | Болт | 2 |
| 13 | A590920 | Пружинная шайба | 2 |
| 22 | 4280759 | Втулка | 1 |
| 23 | 4280760 | Втулка | 2 |
| 25 | 4251767 | Пылезащитное уплотнение | 3 |
| 30 | 3057285 | Бобышка | 1 |
| 31 | 4217058 | Пластина | 1 |
| 32 | 4217061 | Установочный штифт | 2 |
| 33 | 4217059 | Регулировочная шайба 0.5 | 2 |
| 34 | 4217060 | Регулировочная шайба 1.0 | 6 |
| 35 | 4123879 | Пылезащитное уплотнение | 1 |
| 37 | J932050 | Болт | 4 |
| 39 | 4018545 | Шайба | 4 |
| 100 | 9107818 | Комплект наконечник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
