Поршневой насос — HITACHI EX700

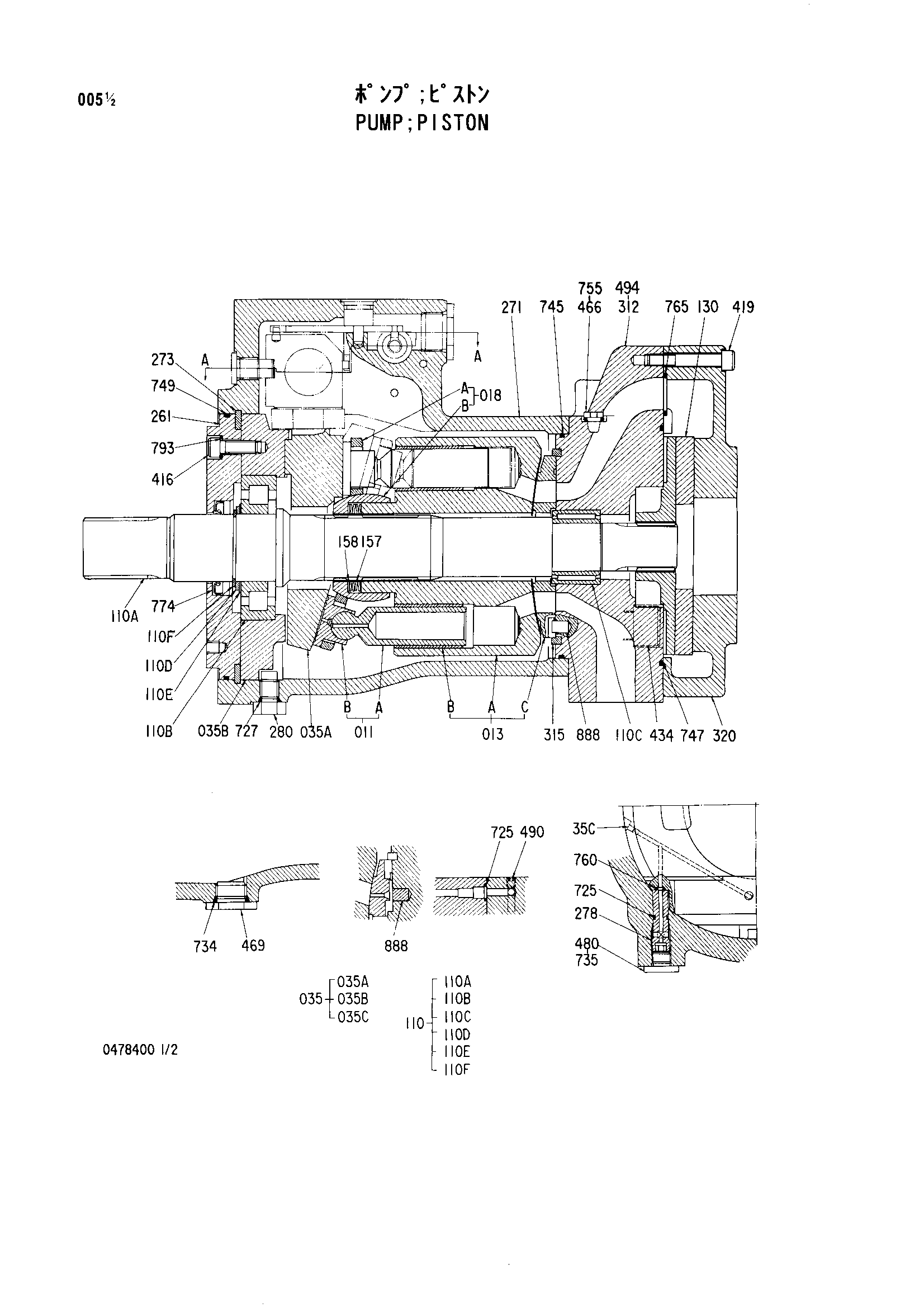

Заводская схема «Поршневой насос» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4291284 | Насос | 1 | |
| 011 | 4312157 | Поршень в сборе | 1 |
| 013 | 0339802 | Гидроцилиндр. в сборе | 1 |
| 018 | 0384211 | Пластина в сборе | 1 |
| 035 | 0442801 замена: 0443401 | Пластина в сборе | 1 |
| 035 | 0443401 | Пластина в сборе | 1 |
| 068 | 4254525 | Клапан | 1 |
| 083 | 0339805 | Золотник в сборе | 1 |
| 110 | 4325986 | Вал в сборе | 1 |
| 110A | 0384201 | Вал | 1 |
| 110B | 0339807 | Роликовый подшипник | 1 |
| 110C | 0443415 | Игольчатый подшипник | 1 |
| 110D | 0384202 | Проставка | 1 |
| 110E | 0339811 | Регулировочная шайба | 2 |
| 110F | 960323 | Стопорное кольцо | 1 |
| 130 | 0384203 | Боостер | 1 |
| 157 | 0339810 | Пружина флусх | 4 |
| 261 | 0339812 | Крышка передний | 1 |
| 271 | 0384209 | Корпус | 1 |
| 273 | 0339814 | Фиксатор | 1 |
| 278 | 0339816 | Трубка | 1 |
| 280 | 0339818 | Болт | 1 |
| 312 | 0384204 | Крышка | 1 |
| 315 | 0384210 | Кольцо направляющая | 1 |
| 320 | 0384205 | Крышка | 1 |
| 402 | M340625 | Болт с внутренним шестигранником | 4 |
| 414 | 0238211 | Болт с внутренним шестигранником | 2 |
| 416 | 0102438 | Болт с внутренним шестигранником | 4 |
| 419 | 0111530 | Болт с внутренним шестигранником | 5 |
| 428 | 0195126 | Болт с внутренним шестигранником | 4 |
| 429 | 0237814 | Болт с внутренним шестигранником | 4 |
| 430 | 0384301 | Болт с внутренним шестигранником | 1 |
| 434 | 0384206 | Болт с внутренним шестигранником | 4 |
| 469 | 0313106 | Пробка | 1 |
| 470 | 0384302 | Пробка | 1 |
| 480 | 0124805 | Пробка | 1 |
| 490 | 0263019 | Пробка | 19 |
| 492 | 94-2010 | Пробка | 2 |
| 494 | 0102440 | Пробка | 1 |
| 527 | 0339823 | Корпус | 1 |
| 531 | 0339824 | Рычаг | 1 |
| 532 | 0339825 | Поршень | 1 |
| 534 | 0339826 | Ограничитель | 1 |
| 535 | 0339827 | Ограничитель | 1 |
| 543 | 0339828 | Кольцо | 1 |
| 544 | 0339829 | Болт | 1 |
| 545 | 0218834 | Палец 6.5 | 2 |
| 551 | 0384303 | Корпус | 1 |
| 554 | 0384304 | Крышка | 1 |
| 572 | 0339831 | Крышка | 1 |
| 615 | 0339832 | Рычаг | 1 |
| 617 | 0218839 | Палец 5.5 | 1 |
| 620 | 0339833 | Палец | 1 |
| 655 | 0384305 | Пружина | 1 |
| 656 | 0384306 | Пружина | 1 |
| 657 | 0384307 | Пружина | 1 |
| 661 | 0339836 | Шток | 1 |
| 662 | 0218847 | Линер | 1 |
| 663 | 0384308 | Седло пружины | 1 |
| 664 | 0339837 | Седло пружины | 2 |
| 667 | 0384309 | Поршень | 1 |
| 669 | 0339838 | Поршень | 1 |
| 672 | 0339839 | Крышка | 1 |
| 691 | 0384310 | Поршень | 1 |
| 702 | 4366544 | Уплотнительное кольцо | 2 |
| 702 | A811030 замена: 4366544 | Уплотнительное кольцо | 2 |
| 725 | 4366519 | Уплотнительное кольцо | 7 |
| 725 | 4506320 замена: 4366519 | Уплотнительное кольцо | 7 |
| 727 | 4297380 | Уплотнительное кольцо | 1 |
| 727 | 4509180 замена: 4297380 | Уплотнительное кольцо | 1 |
| 732 | 4365826 | Уплотнительное кольцо | 1 |
| 732 | 4506416 замена: 4365826 | Уплотнительное кольцо | 1 |
| 733 | 4355080 | Уплотнительное кольцо | 2 |
| 733 | 4506420 замена: 4355080 | Уплотнительное кольцо | 2 |
| 734 | 4297381 | Уплотнительное кольцо | 1 |
| 734 | 4506424 замена: 4297381 | Уплотнительное кольцо | 1 |
| 735 | 0339840 | Уплотнительное кольцо | 1 |
| 745 | 0339841 замена: 4366550 | Уплотнительное кольцо | 1 |
| 745 | 4366550 | Уплотнительное кольцо | 1 |
| 747 | 0384207 замена: 4366551 | Уплотнительное кольцо | 1 |
| 747 | 4366551 | Уплотнительное кольцо | 1 |
| 749 | 0339842 | Уплотнительное кольцо | 1 |
| 755 | 4297379 | Уплотнительное кольцо | 1 |
| 755 | 957366 замена: 4297379 | Уплотнительное кольцо | 1 |
| 757 | 4366528 | Уплотнительное кольцо | 1 |
| 757 | 4506429 замена: 4366528 | Уплотнительное кольцо | 1 |
| 760 | 4366512 | Уплотнительное кольцо | 1 |
| 760 | 4506405 замена: 4366512 | Уплотнительное кольцо | 1 |
| 763 | 4366556 | Уплотнительное кольцо | 2 |
| 763 | A811035 замена: 4366556 | Уплотнительное кольцо | 2 |
| 765 | 4292387 | Уплотнительное кольцо | 2 |
| 765 | A811050 замена: 4292387 | Уплотнительное кольцо | 2 |
| 774 | 0384208 | Масляное уплотнение | 1 |
| 791 | 0339844 | Кольцо | 1 |
| 792 | 0339845 | Кольцо | 1 |
| 793 | 0339846 замена: 4366552 | Шайба | 4 |
| 793 | 4366552 | Шайба | 4 |
| 801 | 0100095 | Гайка | 1 |
| 805 | 0116502 | Гайка | 2 |
| 888 | 0313404 | Палец | 2 |
| 924 | 0218852 | Винт | 1 |
| 930 | 0339847 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
