Передний трубопроводы (удлинённый стрела) <EX700> — HITACHI EX700

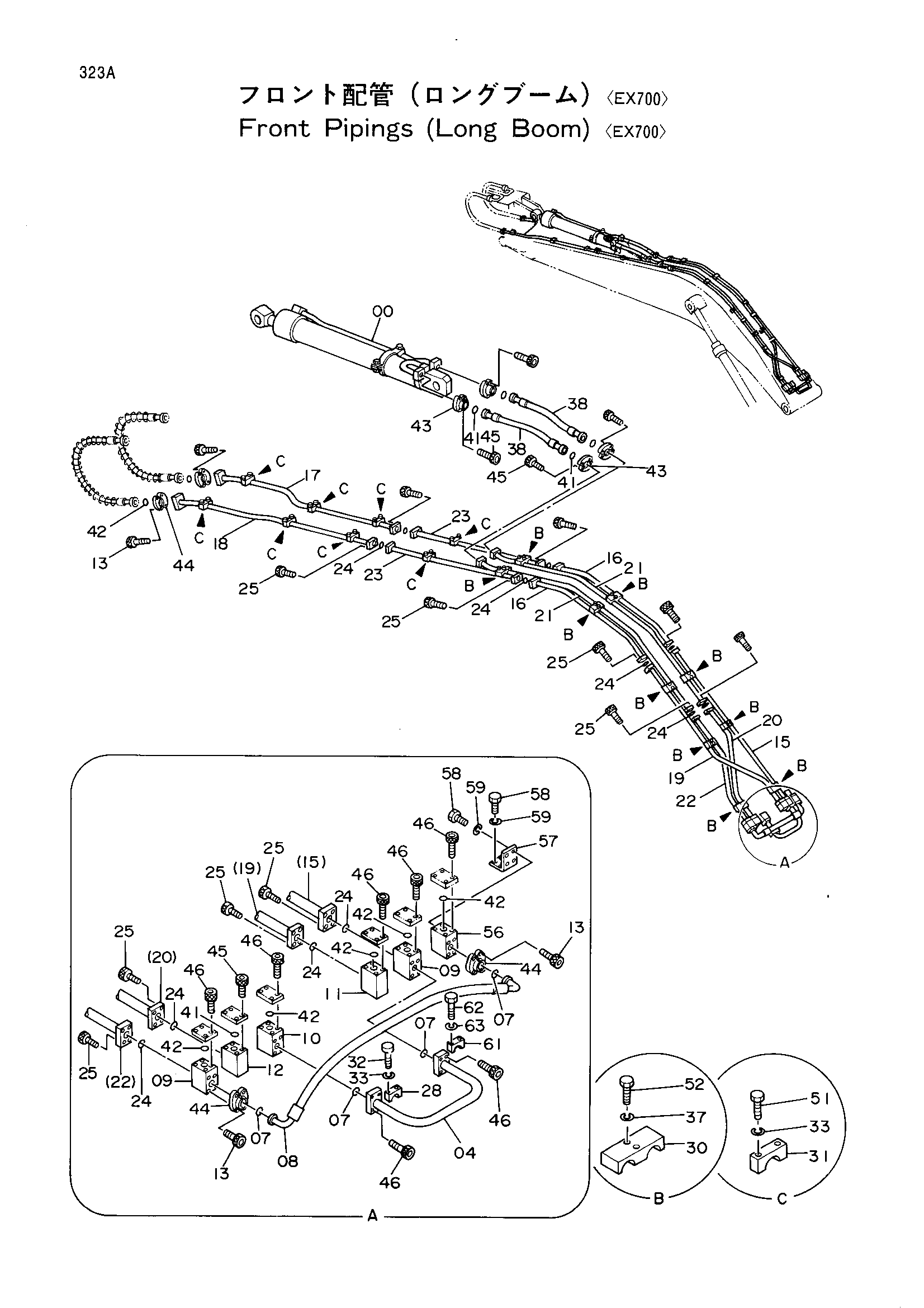

Заводская схема «Передний трубопроводы (удлинённый стрела) <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4218518	Гидроцилиндр рукояти	1
04	9729729	Трубка	1
07	4508805	Уплотнительное кольцо	4
08	4246357 замена: 4272332	Шланг	1
08	4272332	Шланг	1
09	3041175	Блок	2
10	3041176	Блок	1
11	3041177	Блок	1
12	3044706	Блок	1
13	M341445	Болт с внутренним шестигранником	8
15	9729732	Трубка	1
16	8050024	Трубка	2
17	8041209	Трубка	1
18	8041210	Трубка	1
19	8041211	Трубка	1
20	8041212	Трубка	1
21	8050025	Трубка	2
22	8041214	Трубка	1
23	9736416	Трубка	2
24	4510169	Уплотнительное кольцо	12
25	M341650	Болт с внутренним шестигранником	48
28	4118860 замена: 4334364	Хомут трубки	1
28	4334364	Хомут трубки	1
30	4118858	Хомут трубки	10
31	4118861	Хомут трубки	8
32	J901270	Болт	2
33	A590912	Пружинная шайба	18
37	A590914	Пружинная шайба	20
38	4219322	Шланг	2
41	4510169	Уплотнительное кольцо	5
42	4508805	Уплотнительное кольцо	5
43	4075854	Разъёмный фланец	8
44	4089703	Разъёмный фланец	4
45	M341650	Болт с внутренним шестигранником	20
46	M341445	Болт с внутренним шестигранником	28
51	J901280	Болт	16
52	J901480	Болт	20
56	3047474	Блок	1
57	4246903	Кронштейн	1
58	J901230	Болт	8
59	A590912	Пружинная шайба	8
61	4334364	Хомут трубки	1
62	J901270	Болт	2
63	A590912	Пружинная шайба	2
