Пилотный трубопроводы (6) (погрузчик нижний разгрузка) — HITACHI EX700

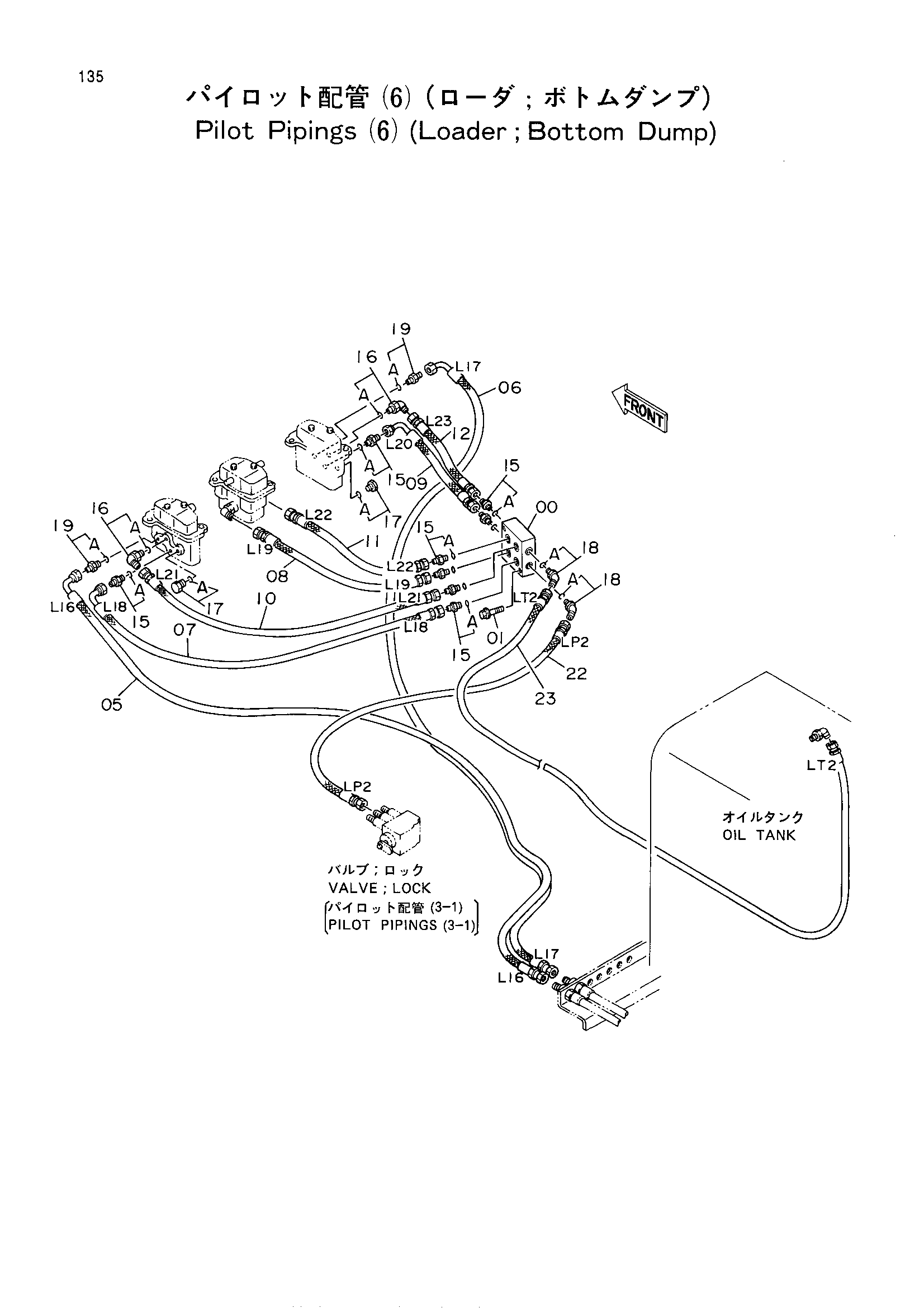

Заводская схема «Пилотный трубопроводы (6) (погрузчик нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3048090 | Блок | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 05 | 4261384 замена: 4367348 | Нейлоновый шланг (L16) | 1 |
| 05 | 4367348 | Шланг (L16) | 1 |
| 06 | 4261385 замена: 4367349 | Нейлоновый шланг (L17) | 1 |
| 06 | 4367349 | Шланг (L17) | 1 |
| 07 | 4282822 замена: 4367343 | Нейлоновый шланг (L18) | 1 |
| 07 | 4367343 | Шланг (L18) | 1 |
| 08 | 4282823 замена: 4367323 | Нейлоновый шланг (L19) | 1 |
| 08 | 4367323 | Шланг (L19) | 1 |
| 09 | 4282824 замена: 4367342 | Нейлоновый шланг (L20) | 1 |
| 09 | 4367342 | Шланг (L20) | 1 |
| 10 | 4282825 замена: 4367326 | Нейлоновый шланг (L21) | 1 |
| 10 | 4367326 | Шланг (L21) | 1 |
| 11 | 4282826 замена: 4367322 | Нейлоновый шланг (L22) | 1 |
| 11 | 4367322 | Шланг (L22) | 1 |
| 12 | 4282827 замена: 4367321 | Нейлоновый шланг (L23) | 1 |
| 12 | 4367321 | Шланг (L23) | 1 |
| 15 | 4200467 | Адаптер | 8 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200472 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4261226 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4282820 замена: 4367325 | Нейлоновый шланг (LP2) | 1 |
| 22 | 4282820 | Нейлоновый шланг (LP2) | 1 |
| 22 | 4367325 | Шланг (LP2) | 1 |
| 22 | 4367325 | Шланг (LP2) | 1 |
| 23 | 4282821 замена: 4367329 | Нейлоновый шланг (LT2) | 1 |
| 23 | 4282821 | Нейлоновый шланг (LT2) | 1 |
| 23 | 4367329 | Шланг (LT2) | 1 |
| 23 | 4367329 | Шланг (LT2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
