Гидроцилиндр стрелы (левый) <удлинённый стрела> — HITACHI EX700

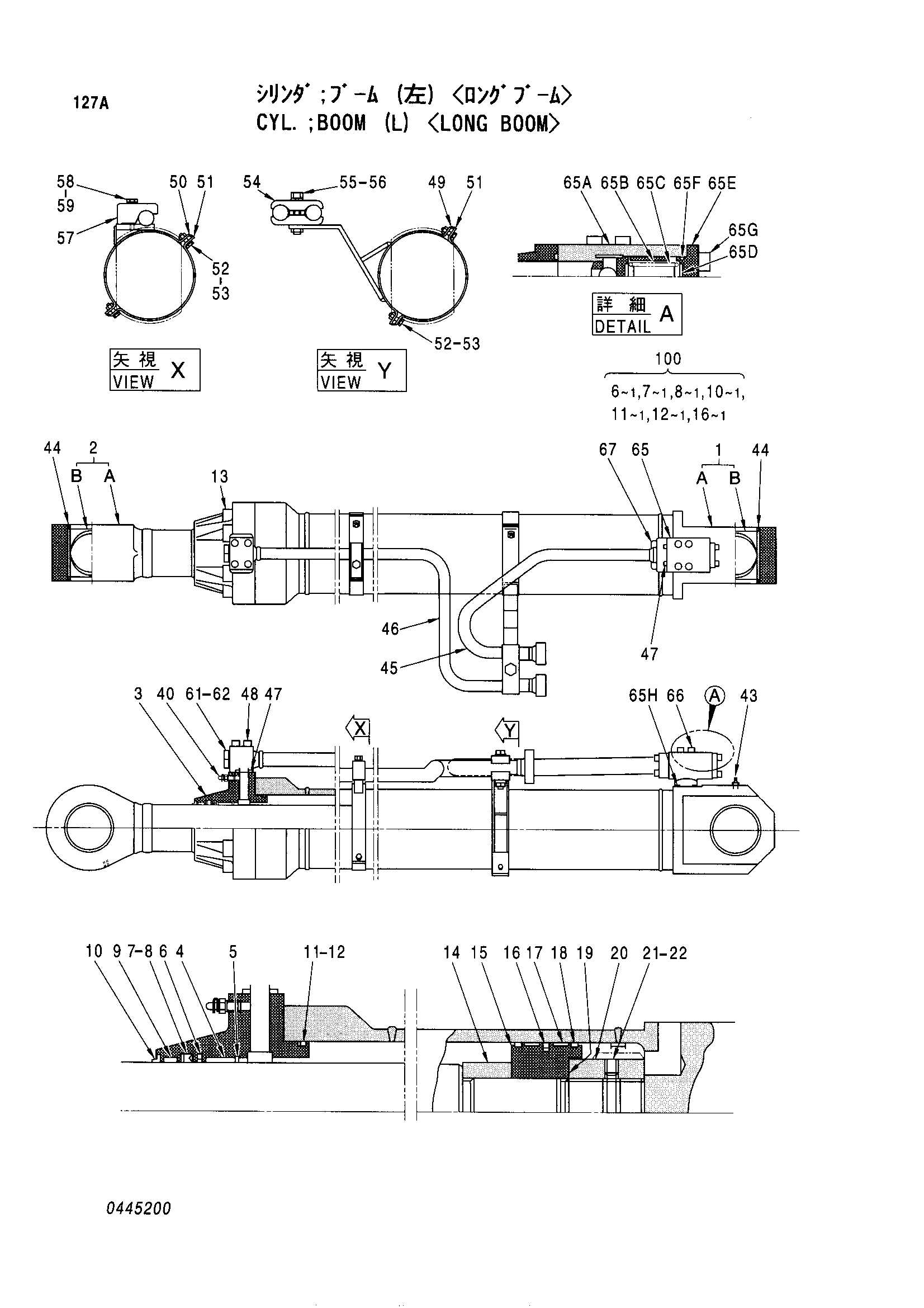

Заводская схема «Гидроцилиндр стрелы (левый) <удлинённый стрела>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4303118 замена: 4338871 | Гидроцилиндр стрелы (левый) | 1 | |
| 1-44 | 4302057 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4254037 | Труба гидроцилиндра | 1 |
| 1A | 0379801 | Труба гидроцилиндра | 1 |
| 1B | 0379802 | Втулка | 1 |
| 2 | 4254038 | Шток поршня | 1 |
| 2A | 0379803 | Шток поршня | 1 |
| 2B | 0444801 | Втулка | 1 |
| 3 | 0379805 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0417405 | Уплотнительное кольцо | 1 |
| 7 | 4094949 | У-ринг | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0417406 | Кольцо | 1 |
| 10 | 0242506 | Грязесъёмное кольцо | 1 |
| 11 | A811190 | Уплотнительное кольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0379809 | Амортизирующий подшипник | 1 |
| 15 | 0379810 | Поршень | 1 |
| 16 | 0257010 | Уплотнительное кольцо | 1 |
| 17 | 0340108 | Кольцо | 2 |
| 18 | 4199817 | Кольцо | 2 |
| 19 | 0379813 | Регулировочная шайба | 1 |
| 20 | 0379814 | Гайка | 1 |
| 21 | 0379815 | Установочный винт | 1 |
| 22 | 0109124 | Шарик | 1 |
| 40 | 0237418 | Бреедер воздушный | 1 |
| 43 | J75482 | Штуцер | 1 |
| 44 | 4251767 | Грязесъёмное кольцо | 4 |
| 45 | 0444901 | Трубка | 1 |
| 46 | 0444902 | Трубка | 1 |
| 47 | 955612 | Уплотнительное кольцо | 2 |
| 48 | 0171719 | Болт с внутренним шестигранником | 8 |
| 49 | 0379703 | Лента | 1 |
| 49 | 0379818 замена: 0379703 | Лента | 1 |
| 50 | 0379819 | Лента | 1 |
| 51 | 0379820 | Лента | 2 |
| 52 | 0408815 | Болт | 4 |
| 53 | 0325913 | Шайба | 4 |
| 54 | 0379821 | Хомут трубки | 2 |
| 55 | 0417614 | Болт | 1 |
| 56 | 0168014 | Пружинная шайба | 1 |
| 57 | 0353016 | Хомут трубки | 1 |
| 58 | 0254312 | Болт | 1 |
| 59 | A590914 | Пружинная шайба | 1 |
| 61 | 0379823 | Пробка | 2 |
| 62 | 985098 | Уплотнительное кольцо | 2 |
| 65 | 0445101 | Клапан в сборе | 1 |
| 65A | 0171715 | Корпус клапан | 1 |
| 65B | 0445102 | Клапан | 1 |
| 65C | 4105384 | Пружина | 1 |
| 65D | 4063807 | Направляющая пружины | 2 |
| 65E | 4063808 | Пробка | 1 |
| 65F | 4061776 | Уплотнительное кольцо | 1 |
| 65G | 0168006 | Болт с внутренним шестигранником | 4 |
| 65H | 955612 | Уплотнительное кольцо | 1 |
| 66 | 0191420 | Болт с внутренним шестигранником | 4 |
| 67 | 0158883 | Болт с внутренним шестигранником | 4 |
| 100 | 4337105 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
