Клапан — HITACHI EX700

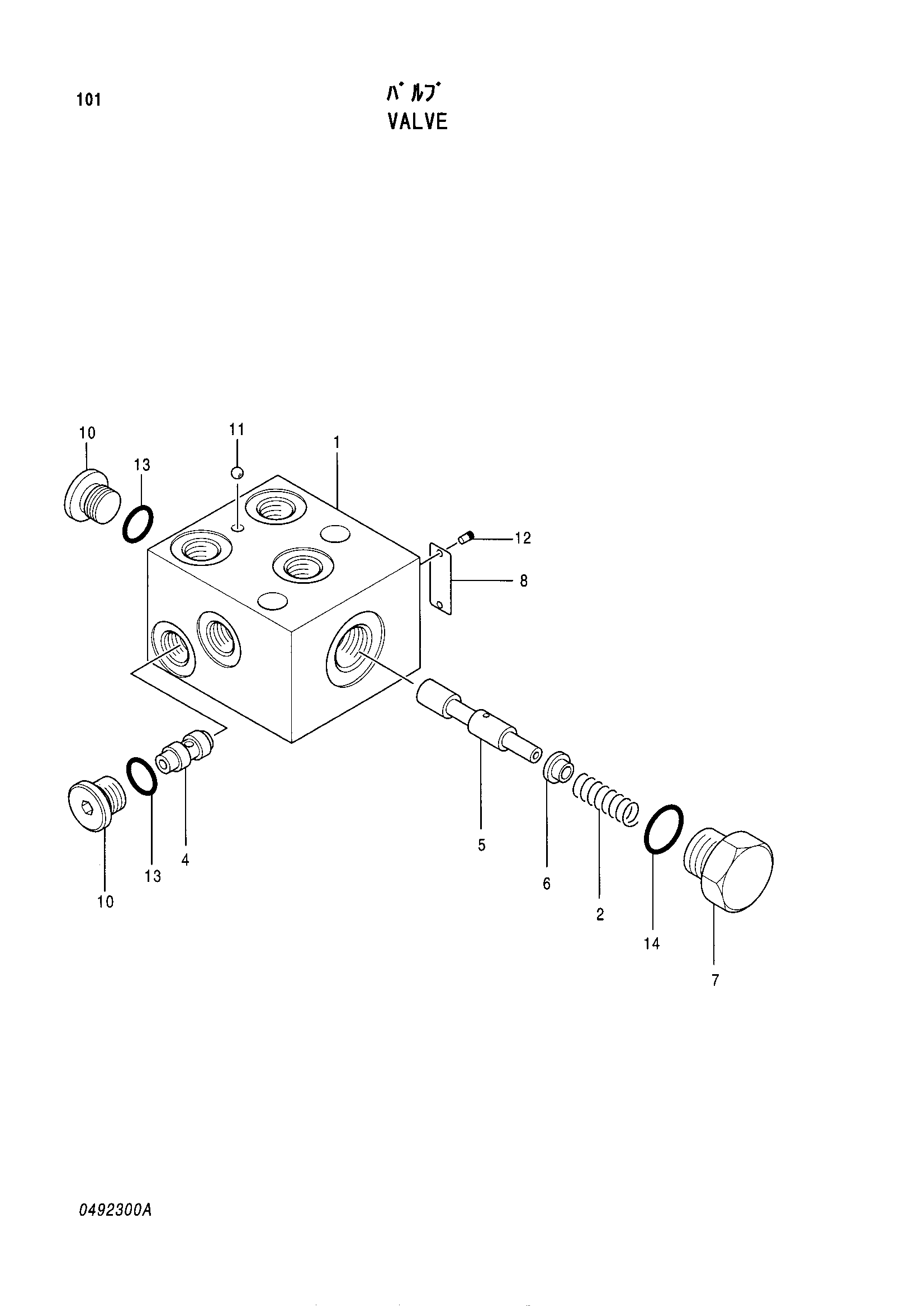

Заводская схема «Клапан» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4258562 | Клапан | 1 | |
| 1 | 0380501 | Корпус | 1 |
| 2 | 0492301 | Пружина сжатия | 1 |
| 2 | 4335257 замена: 0492301 | Пружина сжатия | 1 |
| 2 | 4335257 замена: 0492302 | Пружина сжатия | 1 |
| 2 | 4335257 замена: 0492303 | Пружина сжатия | 1 |
| 4 | 0252203 | Золотник | 1 |
| 5 | 0380503 | Золотник | 1 |
| 6 | 0380504 замена: 0492301 | Фиксатор | 1 |
| 6 | 0380504 замена: 0492302 | Фиксатор | 1 |
| 6 | 0380504 замена: 0492303 | Фиксатор | 1 |
| 6 | 0492302 | Фиксатор | 1 |
| 7 | 0380505 замена: 0492301 | Пробка | 1 |
| 7 | 0380505 замена: 0492302 | Пробка | 1 |
| 7 | 0380505 замена: 0492303 | Пробка | 1 |
| 7 | 0492303 | Пробка | 1 |
| 10 | 0314205 | Пробка | 2 |
| 11 | 0228705 | Стальной шарик | 1 |
| 12 | 0208717 | Приводной винт | 2 |
| 13 | 957366 | Уплотнительное кольцо | 2 |
| 14 | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
