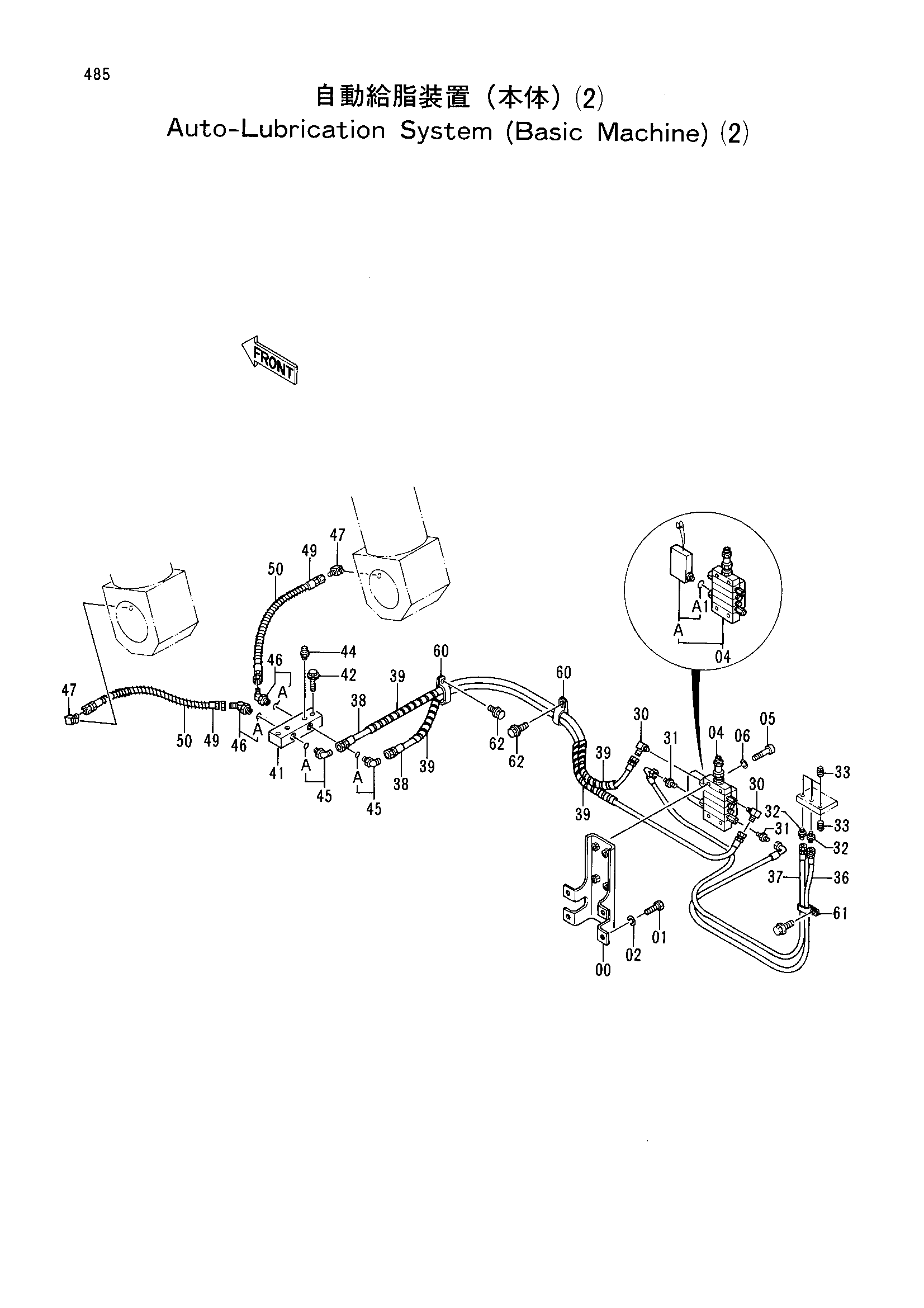

Автоматическая смазка система (базовый машина) (2) — HITACHI EX700
Заводская схема «Автоматическая смазка система (базовый машина) (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052230 | Кронштейн | 1 |
| 01 | M111222 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 04 | 4289917 замена: 4320076 | Клапан | 1 |
| 04 | 4320076 | Клапан | 1 |
| 04A | 4339135 | Выключатель | 1 |
| 04A1 | 4328543 | Уплотнительное кольцо | 1 |
| 05 | M340845 | Болт с внутренним шестигранником | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 31 | 4223381 | Адаптер | 2 |
| 32 | 94-1302 | Адаптер | 2 |
| 33 | 94-2023 | Пробка | 4 |
| 36 | 4285450 | Шланг | 1 |
| 37 | 4285451 | Шланг | 1 |
| 38 | 4158117 | Шланг | 2 |
| 39 | 4149557 | Защитный кожух | 4 |
| 41 | 4285392 | Блок | 1 |
| 42 | J011045 | Болт с шайбой | 2 |
| 44 | J75482 | Пресс-маслёнка | 2 |
| 45 | 4112300 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4108100 | Угловой штуцер | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 94-1501 | Угловой штуцер | 2 |
| 49 | 4158071 | Шланг | 2 |
| 50 | 4158138 | Защита шланга | 2 |
| 60 | 4190282 | Зажим | 2 |
| 61 | 4190266 | Зажим | 1 |
| 62 | J011016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
