Пилотный трубопроводы (7-2) (ултра сверхдлинный удлинённый передний) — HITACHI EX700

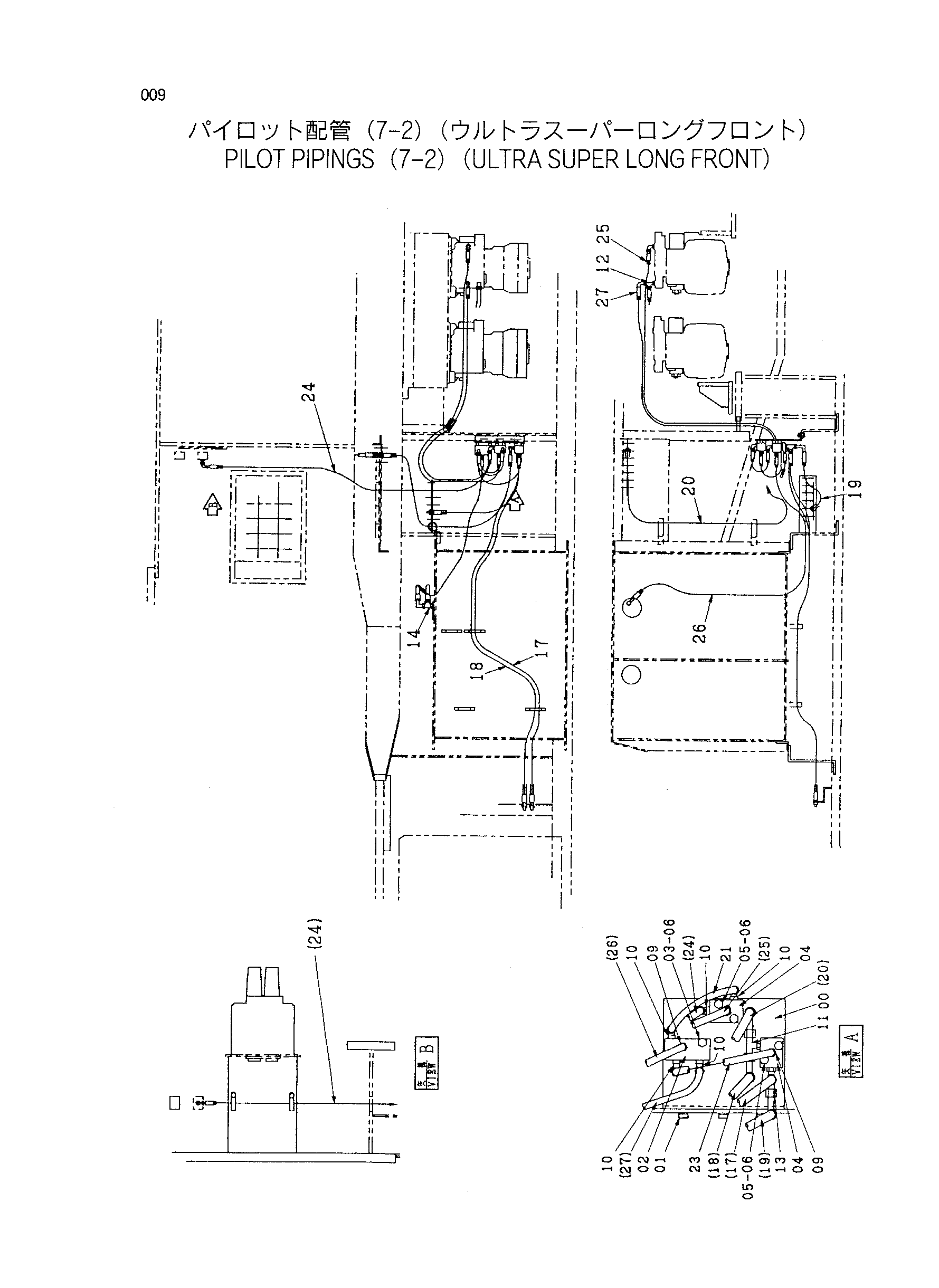

Заводская схема «Пилотный трубопроводы (7-2) (ултра сверхдлинный удлинённый передний)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053514 | Пластина | 1 |
| 01 | J011230 | Болт с шайбой | 3 |
| 02 | 4187566 | Клапан | 1 |
| 03 | J011080 | Болт с шайбой | 2 |
| 04 | 4195759 | Челночный клапан | 2 |
| 05 | J011075 | Болт с шайбой | 4 |
| 06 | 4131346 | Проставка | 6 |
| 09 | 4200465 | Адаптер | 3 |
| 10 | 4154670 | Угловой штуцер | 5 |
| 11 | 4208473 | Тройник | 1 |
| 12 | 4203171 | Тройник | 1 |
| 13 | 4207300 | Тройник | 1 |
| 14 | 4239713 | Тройник | 1 |
| 17 | 4295292 замена: 4387353 | Нейлоновый шланг | 1 |
| 17 | 4387353 | Шланг | 1 |
| 18 | 4295293 замена: 4367363 | Нейлоновый шланг | 1 |
| 18 | 4367363 | Шланг | 1 |
| 19 | 4295294 замена: 4387354 | Нейлоновый шланг | 1 |
| 19 | 4387354 | Шланг | 1 |
| 20 | 4295295 замена: 4387355 | Нейлоновый шланг | 1 |
| 20 | 4387355 | Шланг | 1 |
| 21 | 4295296 замена: 4367313 | Нейлоновый шланг | 1 |
| 21 | 4367313 | Шланг | 1 |
| 23 | 4295298 замена: 4354489 | Нейлоновый шланг | 1 |
| 23 | 4354489 | Шланг | 1 |
| 24 | 4295299 | Шланг | 1 |
| 25 | 4295300 | Шланг | 1 |
| 26 | 4295301 замена: 4367341 | Нейлоновый шланг | 1 |
| 26 | 4367341 | Шланг | 1 |
| 27 | 4248670 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
