Пилотный трубопроводы для NPK гидромолот (1) <EX700H, EX700BE — HITACHI EX700

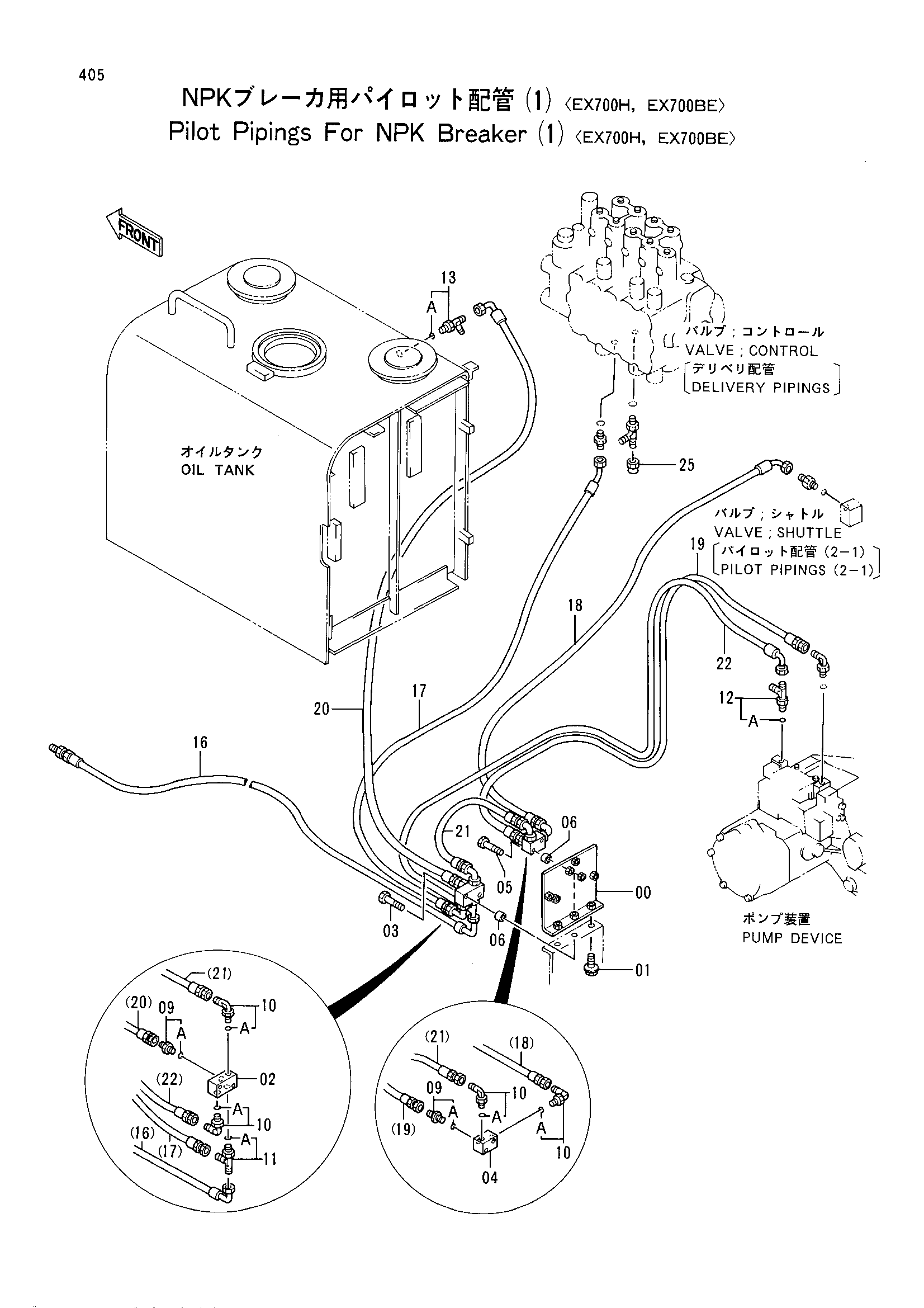

Заводская схема «Пилотный трубопроводы для NPK гидромолот (1) <EX700H, EX700BE» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053514 | Пластина | 1 |
| 01 | J011230 | Болт с шайбой | 3 |
| 02 | 4207238 | Клапан | 1 |
| 03 | J011080 | Болт с шайбой | 2 |
| 04 | 4195759 | Челночный клапан | 1 |
| 05 | J011075 | Болт с шайбой | 2 |
| 06 | 4131346 | Проставка | 4 |
| 09 | 4200465 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4207300 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4203171 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4239713 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4295293 | Нейлоновый шланг | 1 |
| 16 | 4295293 | Нейлоновый шланг | 1 |
| 16 | 4367363 | Шланг (B02) | 1 |
| 16 | 4367363 | Шланг (B02) | 1 |
| 17 | 4261374 | Нейлоновый шланг | 1 |
| 17 | 4261374 | Нейлоновый шланг | 1 |
| 17 | 4367357 | Шланг (L06) | 1 |
| 17 | 4367357 | Шланг (L06) | 1 |
| 18 | 4295299 | Шланг | 1 |
| 19 | 4251986 | Шланг | 1 |
| 20 | 4295301 | Нейлоновый шланг | 1 |
| 20 | 4295301 | Нейлоновый шланг | 1 |
| 20 | 4367341 | Шланг (B10) | 1 |
| 20 | 4367341 | Шланг (B10) | 1 |
| 21 | 4295296 | Нейлоновый шланг | 1 |
| 21 | 4295296 | Нейлоновый шланг | 1 |
| 21 | 4367313 | Шланг (B05) | 1 |
| 21 | 4367313 | Шланг (B05) | 1 |
| 22 | 4251984 | Шланг | 1 |
| 25 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
