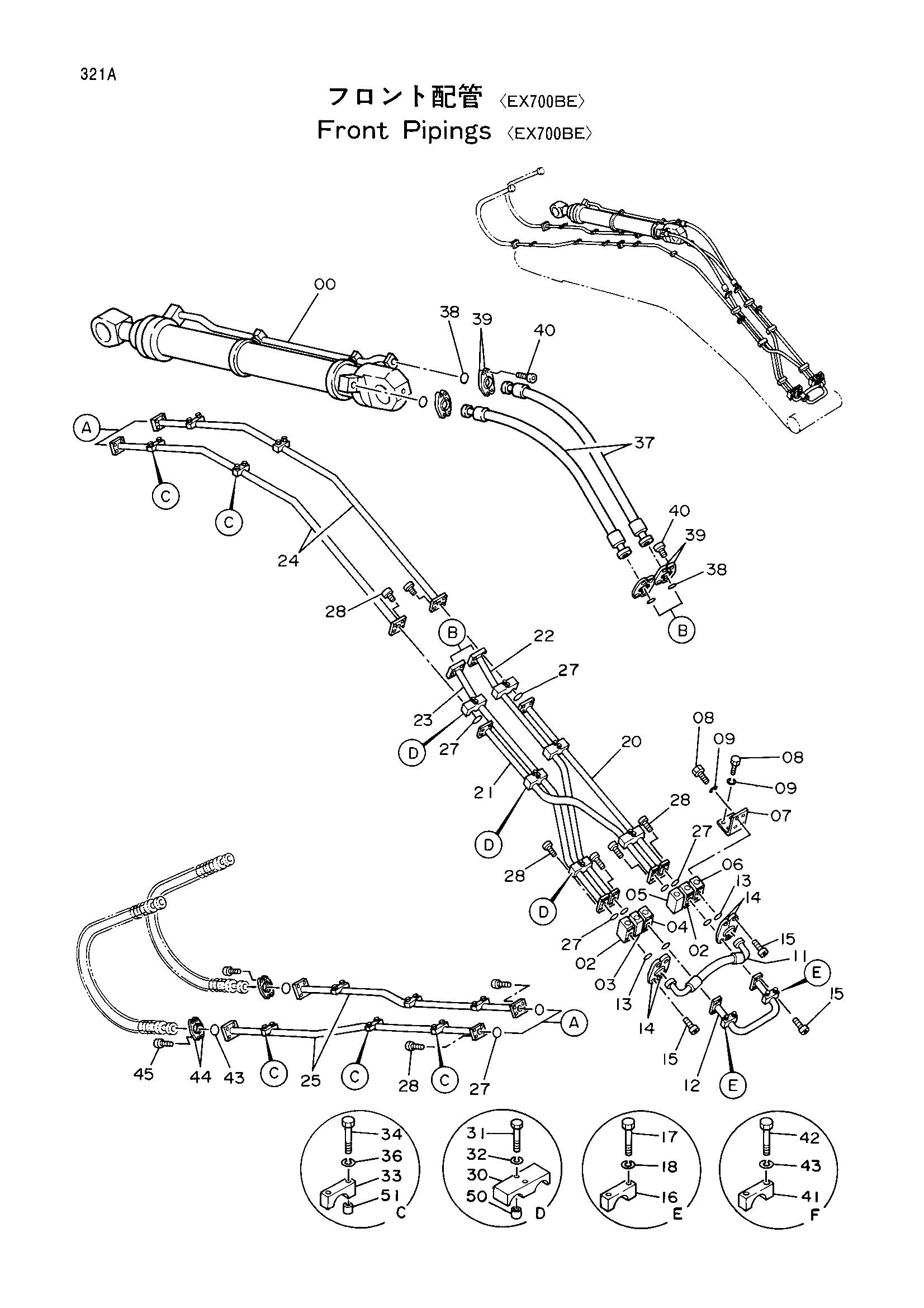

Передний трубопроводы <EX700BE> — HITACHI EX700

Заводская схема «Передний трубопроводы <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4253060	Гидроцилиндр рукояти	1
02	3041175	Блок	2
03	3044706	Блок	1
04	3041176	Блок	1
05	3041177	Блок	1
06	3047474	Блок	1
07	4246903	Кронштейн	1
08	J901230	Болт	8
09	A590912	Пружинная шайба	8
11	4246357 замена: 4272332	Шланг	1
11	4272332	Шланг	1
12	9729729	Трубка	1
13	4508805	Уплотнительное кольцо	4
14	4089703	Разъёмный фланец	4
15	M341445	Болт с внутренним шестигранником	16
16	4118860 замена: 4334364	Хомут трубки	1
16	4334364	Хомут трубки	1
17	J901270	Болт	2
18	A590912	Пружинная шайба	2
20	8047128	Трубка	1
21	8047129	Трубка	1
22	8047130	Трубка	1
23	8047131	Трубка	1
24	8047132	Трубка	2
25	8047133	Трубка	2
27	4510169	Уплотнительное кольцо	8
28	M341650	Болт с внутренним шестигранником	32
30	4118858	Хомут трубки	6
31	J901480	Болт	12
32	A590914	Пружинная шайба	12
33	4118861	Хомут трубки	10
34	J901280	Болт	20
36	A590912	Пружинная шайба	20
37	4190293 замена: 4228920	Шланг	2
37	4228920 замена: 4347836	Шланг	2
37	4347836	Шланг	2
38	4510169	Уплотнительное кольцо	4
39	4075854	Разъёмный фланец	8
40	M341650	Болт с внутренним шестигранником	16
41	4334364	Хомут трубки	1
42	J901270	Болт	2
43	A590912	Пружинная шайба	2
50	4359624	Проставка(NPK, MKB гидромолот)	12
51	4359658	Проставка(NPK, MKB гидромолот)	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
