Пилотный трубопроводы (3-4) — HITACHI EX700

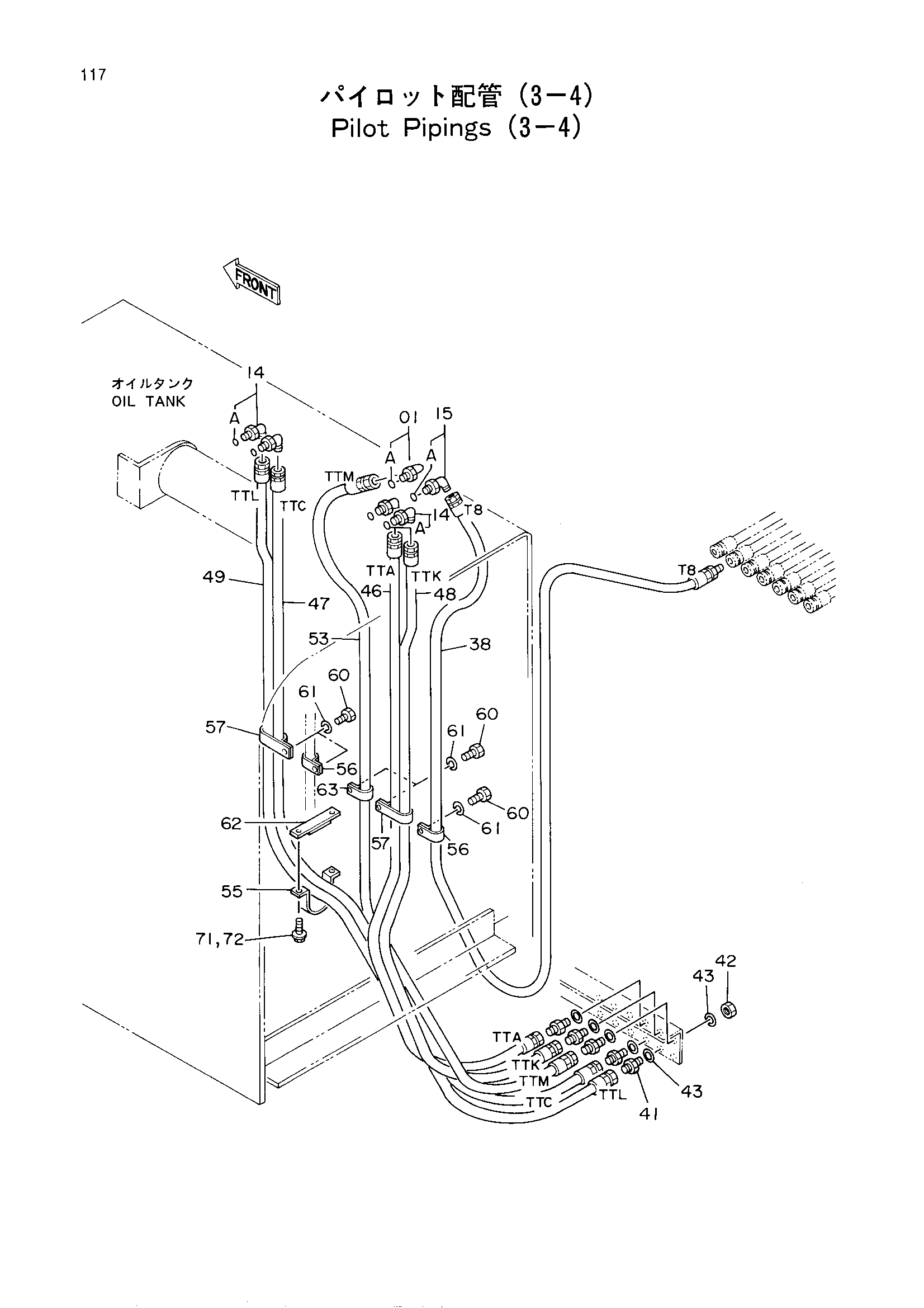

Заводская схема «Пилотный трубопроводы (3-4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200470 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4218452 замена: 4364468 | Нейлоновый шланг (T8) | 1 |
| 38 | 4364468 | Шланг (T8) | 1 |
| 41 | 4248117 | Адаптер | 5 |
| 42 | 4209198 | Гайка | 5 |
| 43 | 449490 | Шайба | 10 |
| 46 | 4248642 замена: 4331045 | Нейлоновый шланг (TTA) | 1 |
| 46 | 4331045 замена: 4364400 | Пластиковый шланг (TTA) | 1 |
| 46 | 4364400 | Шланг (TTA) | 1 |
| 47 | 4248643 замена: 4364402 | Нейлоновый шланг (TTC) | 1 |
| 47 | 4364402 | Шланг (TTC) | 1 |
| 48 | 4248644 замена: 4331046 | Нейлоновый шланг (TTK) | 1 |
| 48 | 4331046 замена: 4364401 | Пластиковый шланг (TTK) | 1 |
| 48 | 4364401 | Шланг (TTK) | 1 |
| 49 | 4248645 замена: 4364404 | Нейлоновый шланг (TTL) | 1 |
| 49 | 4364404 | Шланг (TTL) | 1 |
| 53 | 4258698 замена: 4364403 | Нейлоновый шланг (TTM) | 1 |
| 53 | 4364403 | Шланг (TTM) | 1 |
| 55 | 4089557 | Хомут | 1 |
| 56 | 4190275 | Зажим 14 | 2 |
| 57 | 4190292 | Зажим 14X2 | 2 |
| 57 | 4192018 замена: 4190292 | Зажим 10X2 | 2 |
| 60 | J901016 | Болт | 5 |
| 61 | A590910 | Пружинная шайба | 5 |
| 62 | 4187112 | Хомут | 1 |
| 63 | 4190261 | Зажим | 1 |
| 71 | J011020 | Болт с шайбой | 2 |
| 71 | J901016 | Болт | 2 |
| 72 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
